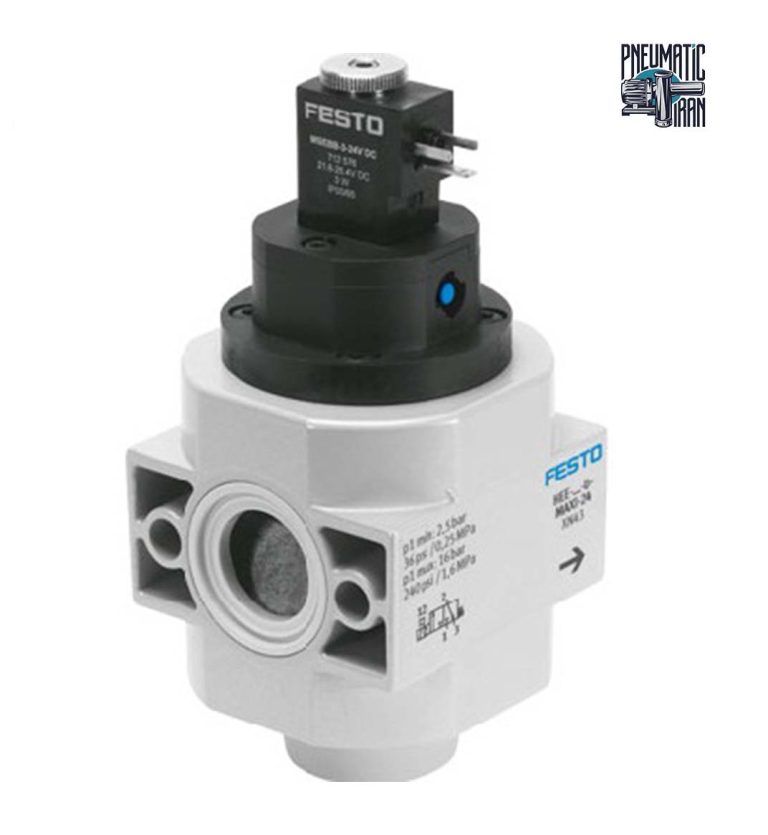

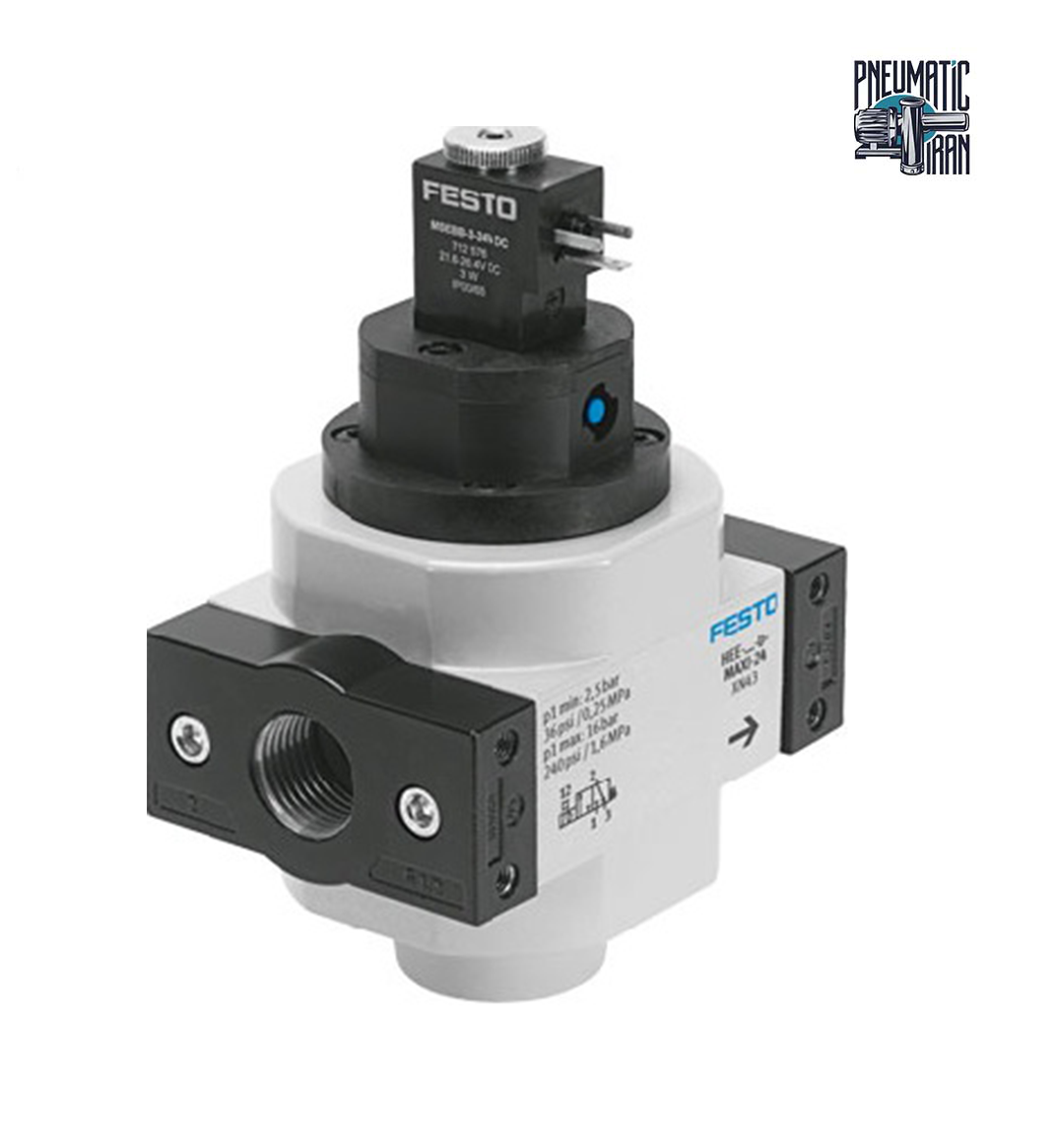

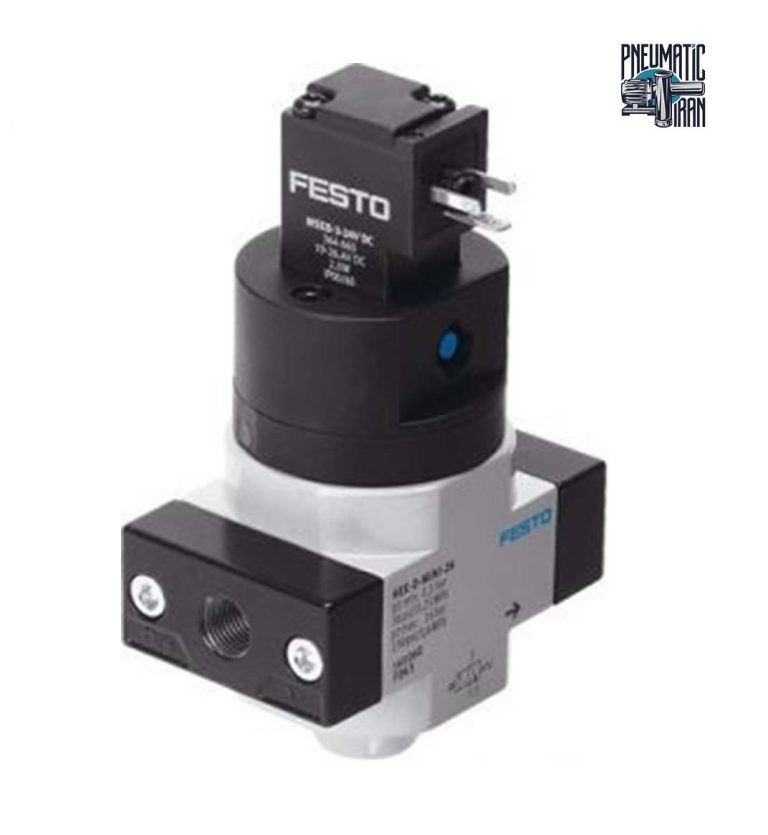

شیر برقی پنوماتیک مدل HEE-3/4-D-MAXI-24 برند Festo

راهنمای جامع خرید، مشخصات فنی و تحلیل عملکرد شیر برقی پنوماتیک فستو مدل HEE-3/4-D-MAXI-24

شیر برقی پنوماتیک مدل HEE-3/4-D-MAXI-24 (با کد سفارش فنی 172950) یکی از تجهیزات پیشرفته و فوق‌العاده باکیفیت شرکت آلمانی Festo است که در دسته شیرهای قطع و وصل الکتریکی (On/Off Electric Valves) سری HEE-D-MAXI قرار می‌گیرد. این تجهیز صنعتی نقش کلیدی در کنترل و مدیریت جریان هوای فشرده در مدارهای پنوماتیک سنگین ایفا می‌کند. در ادامه، ویژگی‌های ساختاری، مشخصات عملکردی و مزایای استفاده از این شیر پنوماتیکی را به دقت زیر ذره‌بین می‌بریم.

تحلیل طراحی و اصول عملکردی شیر HEE-3/4-D-MAXI-24

سری HEE فستو به عنوان شیرهای قطع و وصل با فرمان الکتریکی (پیلوت‌دار) طراحی شده‌اند. مدل ذکر شده از ساختار شیر سوپاپی پیستونی (Piston Gate Valve) بهره می‌برد که پایداری بسیار بالایی در فشار بالا دارد.

• پیکربندی ۳/۲ راه (3/2-way): این شیر دارای سه پورت و دو حالت کاری است که به‌صورت پیش‌فرض در وضعیت Normally Closed (بسته در حالت عدم تحریک) قرار دارد. وقتی بوبین ۲۴ ولت DC تحریک می‌شود، مسیر ورود هوا به خروجی باز شده و با قطع جریان، هوا از پورت خروجی اگزوز تخلیه می‌شود.
• ابعاد و ساختار بدنه (سایز Maxi): سایز بدنه از خانواده استاندارد Maxi فستو است. بدنه این شیر از آلیاژ آلومینیوم دایکاست مستحکم ساخته شده که در برابر خوردگی مقاوم است و واشرها و آب‌بندهای آن از جنس نیتریل رابر (NBR) تشکیل شده‌اند. وزن خالص این قطعه در حدود ۸۰۰ گرم است.

مشخصات فنی برجسته و پارامترهای عملیاتی

1. سایز اتصالات (Ports): پورت‌های ورودی (1) و خروجی (2) دارای رزوه استاندارد G3/4 اینچ هستند، در حالی که پورت تخلیه اگزوز (3) با سایز G3/8 اینچ طراحی شده است تا افت فشار کمتری در مسیر برگشت ایجاد کند.
2. بازه فشار کاری: این مدل توانایی کار در بازه وسیعی از فشار، از ۲.۵ بار الی ۱۶ بار (۰.۲۵ تا ۱.۶ مگاپاسکال) را داراست که آن را برای سیستم‌های صنعتی سنگین کاملاً ایده‌آل می‌سازد.
3. دبی عبوری (Flow Rate): دبی نرمال استاندارد این شیر معادل ۶۰۰۰ لیتر بر دقیقه (6000 l/min) است که برای تغذیه سیلندرهای پنوماتیک بزرگ و اکچویتورهای صنعتی حجم هوای فوق‌العاده مناسبی فراهم می‌کند.
4. مشخصات بوبین و برق مصرفی: بوبین دستگاه با ولتاژ 24 V DC کار کرده و توانی معادل 2.5 وات مصرف می‌کند. این بوبین دارای قابلیت تحمل نوسانات ولتاژ تا ۱۰± درصد است و اتصال برقی آن مطابق استاندارد DIN EN 175301-803 (تیپ C با کانکتور پلاگ) متصل می‌گردد.
5. شرایط محیطی: این شیر برای کار در بازه دمایی ۱۰- تا ۶۰+ درجه سانتی‌گراد طراحی شده و سیال مجاز آن هوای فشرده (مطابق استاندارد ISO 8573-1:2010 [7:4:4]) یا گازهای خنثی است (امکان کارکرد با هوای روغنی نیز وجود دارد).
