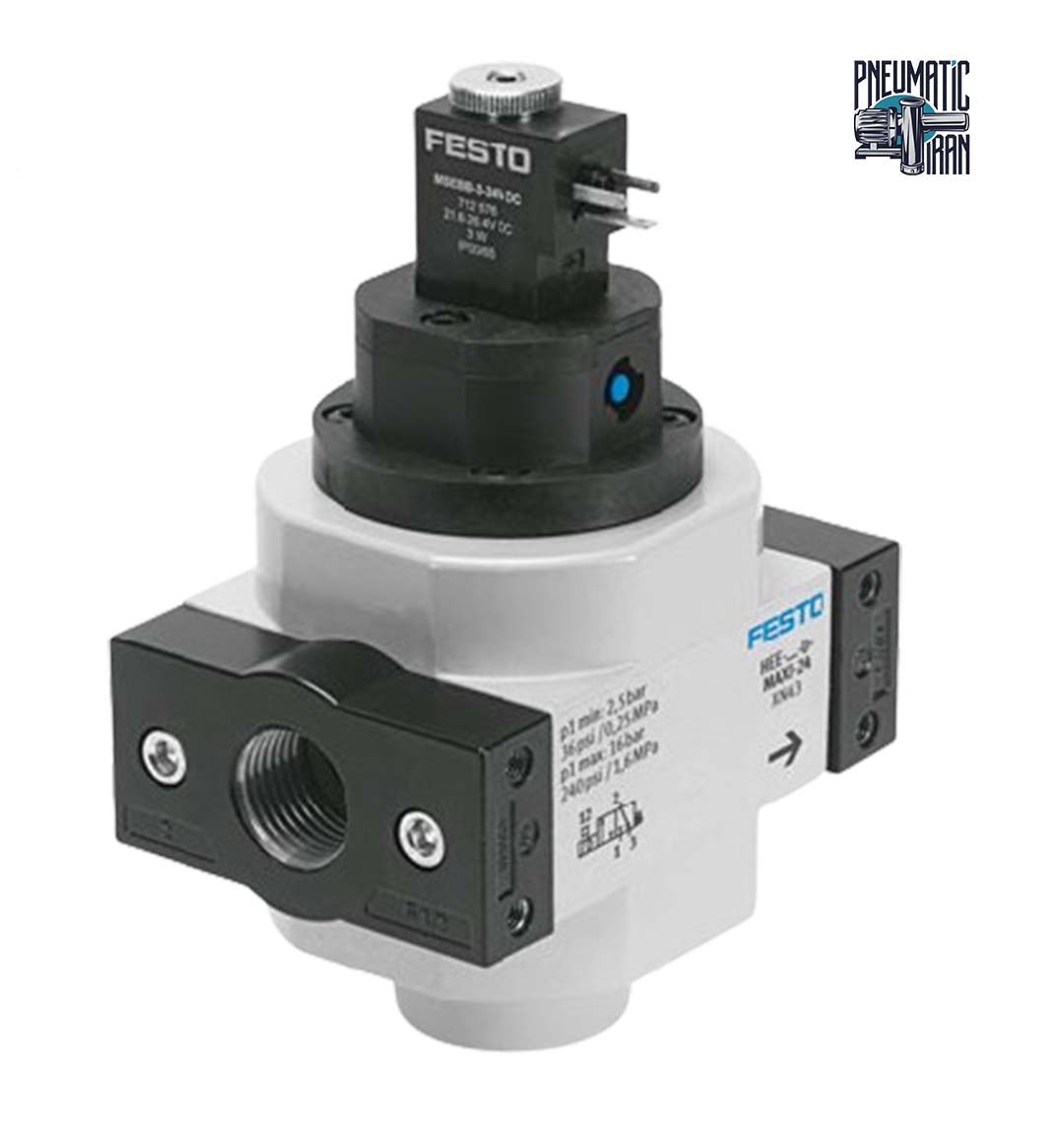

شیر پنوماتیک برقی مدل HEE-1/2-D-MAXI-24 برند Festo
شیر پنوماتیک برقی مدل HEE-1/2-D-MAXI-24 برند Festo از تجهیزات کلیدی کمپانی پیشگام فستو (Festo) آلمان در بخش آماده‌سازی هوای فشرده (سری D) است.
قیمت محصول
توضیحات محصول
بررسی تخصصی شیر پنوماتیک برقی فستو (Festo) مدل HEE-1/2-D-MAXI-24
شیر پنوماتیک برقی مدل HEE-1/2-D-MAXI-24 از تجهیزات کلیدی کمپانی پیشگام فستو (Festo) آلمان در بخش آماده‌سازی هوای فشرده (سری D) است. پیشوند HEE بیانگر شیر قطع و وصل برقی (Electrically Actuated On/Off Valve) با عملکرد 3/2 راهه است که امکان کنترل الکتریکی جریان ورودی اصلی باد به خطوط تولید را از طریق PLC، رله‌های ایمنی یا مدارهای توقف اضطراری (Emergency Stop) فراهم می‌سازد.
این شیر با کانکشن ورودی و خروجی ۱ اینچ (G 1) در سایز بدنه MAXI عرضه می‌شود؛ به این معنی که برای پروژه‌های با دبی بسیار بالا و صنایع سنگین مهندسی شده است. بوبین این مدل با ولتاژ استاندارد صنعتی VDC 24 تغذیه می‌شود.
ویژگی‌ها و مزایای برجسته شیر برقی HEE-1/2-D-MAXI-24
- کنترل و تخلیه ایمن مدار 3/2 راهه نرمال بسته – NC):با اعمال سیگنال الکتریکی 24 V ، شیر باز شده و مدار تحت فشار قرار می‌گیرد. به محض قطع سیگنال (اعم از فرمان عادی یا قطع برق اضطراری)، شیر ورودی را بسته و هوای محبوس در کل مدار خروجی را با سرعت بالا از درگاه اگزوز (پورت ۳) به هوای آزاد تخلیه می‌کند.
- یکپارچگی آسان با سیستم‌های کنترل و PLC:امکان زمان‌بندی دقیق روشن/خاموش شدن خط، فرمان‌پذیری هوشمند از سیستم‌های اسکادا و تطابق با استانداردهای ایمنی ماشین‌آلات صنعتی.
- دبی هوای استثنایی و افت فشار ناچیز:طراحی سایز MAXI با رزوه 1/2 اینچ، دبی نامی خیره‌کننده‌ای بالغ بر 10,000 لیتر بر دقیقه را ارائه می‌دهد که نیاز ماشین‌آلات پرمصرف و ایستگاه‌های توزیع هوای فشرده مرکزی را تأمین می‌کند.
- تحریک کمکی دستی (Manual Override):مجهز به ضامن دستی است که به تکنسین‌ها اجازه می‌دهد در زمان قطع برق، راه‌اندازی اولیه، تست و یا تعمیرات، مسیر باد را به‌صورت فیزیکی باز یا بسته کنند.
- طراحی ماژولار سری D فستو:به سادگی از طریق براکت‌های اتصال ماژولار به شیر استارت نرم (Soft-start valve نوع HEL)، فیلتررگلاتورها و روان‌کننده‌های سری D کوپل می‌شود.
کاربردهای صنعتی شیر برقی Festo HEE-1/2-D-MAXI-24
- ایستگاه‌های ایمنی خطوط تولید اتوماتیک: تخلیه اضطراری باد خط در صورت فعال شدن استپ قارچی (E-Stop) یا گیت‌های نوری ایمنی.
- صنایع سنگین و مادر: خطوط ریخته‌گری، بدنه و رنگ خودروسازی، صنایع فولاد و صنایع سیمان که مصرف هوای بسیار بالایی دارند.
- ورودی هوای واحدهای FRL مرکزی: مدیریت متمرکز ورود و خروج هوای فشرده به سیستم‌های چند رباتی و سلول‌های اتوماسیون.
اطلاعات محصول
| برند |
Festo (فستو) آلمان |
|---|---|
| کد فنی محصول |
HEE-1/2-D-MAXI-24 |
| کد سفارش فستو (Part Number) |
معمولاً ۱۷۰۶۸۲ (بسته به متعلقات بوبین) |
| سری محصول |
سری D (سایز ماژولار MAXI) |
| عملکرد شیر (Valve Function) |
3/2 راهه، تک بوبین (Monostable)، نرمال بسته (NC) |
| نوع تحریک |
برقی (Electrical / Solenoid-actuated) با پایلوت داخلی |
| سایز کانکشن ورودی و خروجی (۱ و ۲) |
G 1 (یک اینچ) |
| ولتاژ بوبین |
24 V DC |
| دبی نامی استاندارد |
حدود 10,000 l/min |
| درجه حفاظت الکتریکی (IP Code) |
IP65 (در صورت اتصال صحیح سوکت استاندارد) |
| تحریک دستی (Manual Override) |
دارد (بصورت فشاری یا قفل‌شونده) |
| جنس پوسته بدنه |
آلومینیوم دایکست (Die-cast Aluminium) |
| جنس آب‌بندها |
NBR |
