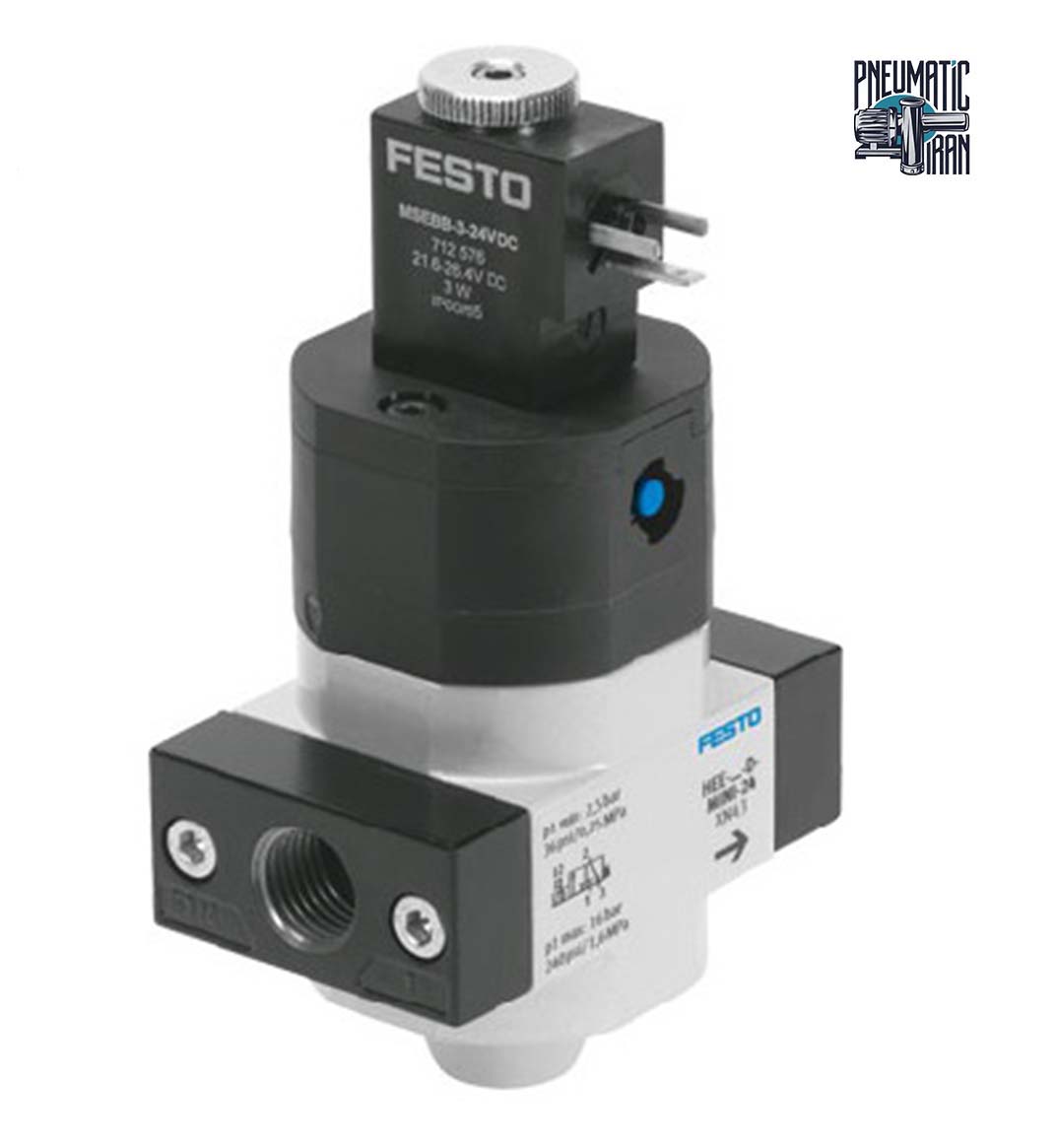

شیر برقی پنوماتیک مدل HEE-3/8-D-MINI-24 برند Festo

راهنمای جامع مشخصات فنی، عملکرد و تحلیل مهندسی شیر برقی پنوماتیک فستو مدل HEE-3/8-D-MINI-24

شیر برقی قطع و وصل (On/Off) پنوماتیک مدل HEE-3/8-D-MINI-24 (با کد قطعه انحصاری 165074) محصولی مهندسی‌شده و خوش‌نام از شرکت پیشروی Festo آلمان است. این تجهیز که در سری محبوب HEE-D-MINI قرار دارد، برای مدیریت، قطع و وصل ایمن و دقیق جریان هوای فشرده در خطوط پنوماتیک با مقیاس متوسط و کوچک طراحی شده است. حفظ ثبات فشار، قابلیت اطمینان بالا و ساختار جمع‌وجور، آن را به گزینه‌ای استاندارد در اتوماسیون صنعتی تبدیل کرده است.

کالبدشکافی عملکردی و معماری ساختاری

خانواده شیرهای HEE فستو به‌عنوان شیرهای قطع‌کننده الکتریکی (Electrically actuated on/off valves) شناخته می‌شوند که با فرمان پیلوت عمل می‌کنند.

• پیکربندی ۳/۲ راه (3/2-way): این مدل دارای ۳ پورت ورودی/خروجی و ۲ وضعیت کاری است و در حالت عادی به‌صورت پیش‌فرض در وضعیت Normally Closed (بسته) قرار دارد. به محض اعمال ولتاژ ۲۴ ولت مستقیم به بوبین، مسیر جریان هوای فشرده باز می‌شود و پس از قطع جریان، فنر مکانیکی داخلی شیر را به حالت اولیه برمی‌گرداند و هوای محبوس در خروجی از طریق پورت اگزوز تخلیه می‌گردد.
• طراحی بدنه و جنس متریال: بدنه این شیر از آلیاژ آلومینیوم دایکاست با پوشش مقاوم ساخته شده است تا در برابر تنش‌های مکانیکی
• محیط‌های صنعتی دوام بیاورد. آب‌بندهای داخلی آن از جنس لاستیک نیتریل (NBR) هستند که مقاومت بهینه‌ای در برابر روغن‌های موجود در هوای فشرده از خود نشان می‌دهند. وزن خالص خود بلوک شیر تنها حدود ۲۲۳ گرم (و وزن کل قطعه با تجهیزات نزدیک به ۳۱۰ گرم) است.

پارامترهای فنی کلیدی و مشخصات عملیاتی

1. سایز اتصالات پنوماتیک (Ports): پورت‌های اصلی ورودی (1) و خروجی (2) دارای رزوه استاندارد G3/8 اینچ هستند، در حالی که پورت تخلیه هوا (3) با سایز G1/8 اینچ طراحی شده است.
2. بازه فشار کاری: این شیر از فشارهای پایین تا فشارهای صنعتی سنگین، یعنی از ۲.۵ بار الی ۱۶ بار (۰.۲۵ تا ۱.۶ مگاپاسکال) پشتیبانی می‌کند.
3. نرخ دبی (Nominal Flow Rate): دبی استاندارد عبوری در این مدل معادل ۱۶۰۰ لیتر بر دقیقه (1600 l/min) است که برای تغذیه عملگرها و مدارهای سایز مینی فستو کارایی کاملاً متوازن و بهینه‌ای دارد.
4. مشخصات بوبین و ولتاژ: بوبین الکتریکی دستگاه با ولتاژ 24 V DC و توان مصرفی 3 وات کار می‌کند. میزان تحمل نوسان ولتاژ آن ۱۰± درصد بوده و اتصال برقی آن از طریق کانکتور پلاگ استاندارد DIN EN 175301-803 (تیپ C) برقرار می‌شود.
5. وضعیت سیکل کاری و محیطی: این تجهیز برای کارکرد دائم (سیکل کاری 100%) طراحی شده و بازه دمای مجاز سیال و محیط آن بین ۱۰- تا ۶۰+ درجه سانتی‌گراد متغیر است. سیال ورودی باید هوای فشرده (مطابق استاندارد ISO 8573-1:2010 [7:4:4]) یا گازهای خنثی باشد.
