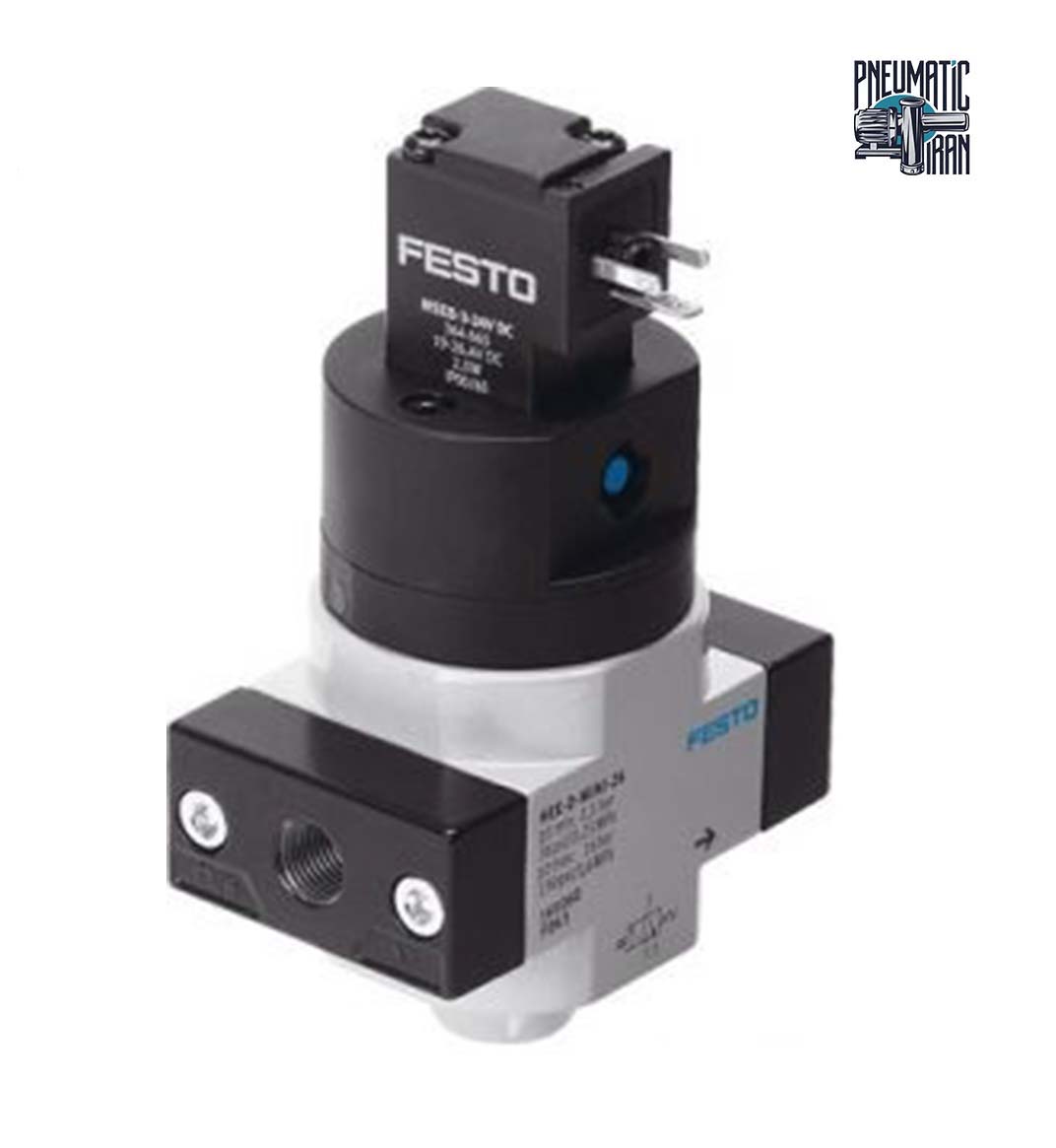

شیر برقی پنوماتیک مدل HEE-3/8-MIDI-110 برند فستو

شیر برقی قطع و وصل (On/Off) پنوماتیک مدل HEE-3/8-D-MIDI-110 (با کد سفارش فنی 172942؛ که در خانواده سری HEE-D-MIDI قرار دارد) از تجهیزات برجسته، باکیفیت و مهندسی‌شده کمپانی آلمانی Festo است. این تجهیز به طور ویژه برای کنترل دقیق، تخلیه ایمن و قطع و وصل جریان هوای فشرده در خطوط صنعتی با دبی متوسط به بالا طراحی شده است.

(نکته فنی: در دسته‌بندی فستو، مدل‌های سری MIDI در سایزهای رزوه G1/4 و G3/8 عرضه می‌شوند که نسخه ۳/۸ اینچ آن با کد اختصاصی ۱۷۲۹۴۲ شناخته می‌شود).

تحلیل ساختار مکانیکی و اصول عملکردی

این شیر از نوع تجهیزات قطع و وصل با فرمان الکتریکی (پیلوت‌دار) است که با ساختار شیر سوپاپی پیستونی (Piston Gate Valve) کار می‌کند و قابلیت اطمینان فوق‌العاده‌ای در شرایط کاری تحت فشار سنگین دارد.

• پیکربندی ۳/۲ راه (3/2-way): این شیر دارای ۳ پورت و ۲ حالت عملکردی است و به‌صورت پیش‌فرض در وضعیت Normally Closed (بسته) قرار دارد. به محض اعمال ولتاژ الکتریکی به بوبین، مسیر ورودی باز شده و جریان هوای فشرده به سمت مصرف‌کننده هدایت می‌شود. با قطع جریان، به کمک فنر مکانیکی داخلی، مسیر ورودی مسدود گشته و هوای موجود در مدار از طریق پورت تخلیه (اگزوز) خارج می‌شود.
• بدنه سری MIDI: بدنه این تجهیز از آلیاژ آلومینیوم دایکاست با مقاومت بسیار بالا در برابر خوردگی صنعتی ساخته شده است. وزن خالص بلوک شیر حدود ۵۰۰ گرم بوده و عناصر آب‌بندی داخلی آن از نوع لاستیک نرم NBR تشکیل شده‌اند.

مشخصات فنی برجسته و پارامترهای عملیاتی

• سایز اتصالات پنوماتیک (Ports): پورت‌های اصلی ورودی (1) و خروجی (2) با رزوه استاندارد G3/8 اینچ و پورت اگزوز/تخلیه آن با سایز استاندارد متناسب طراحی شده‌اند تا افت فشار در زمان تخلیه به حداقل برسد.
• بازه فشار کاری: این شیر از فشار ۲.۵ بار الی ۱۶ بار (۰.۲۵ تا ۱.۶ مگاپاسکال) پشتیبانی می‌کند که آن را برای سیستم‌های پنوماتیک فشارقوی کاملاً ایده‌آل می‌سازد.
• نرخ دبی عبوری (Nominal Flow Rate): دبی استاندارد اسمی در مدل سایز ۳/۸ اینچ سری MIDI معادل ۳۲۰۰ لیتر بر دقیقه (3200 l/min) است (این مقدار برای مدل پایه ۱/۴ اینچ به ۳۶۰۰ لیتر بر دقیقه می‌رسد).
• مشخصات بوبین و ولتاژ تغذیه: بوبین این مدل با ولتاژ 110 V AC (فرکانس ۵۰/۶۰ هرتز) کار می‌کند. میزان توان مصرفی آن در حالت استارت (Pick-up) برابر با 5.0 VA و در حالت نگهداری (Holding) برابر با 3.7 VA است. نوسان ولتاژ مجاز آن تا ۱۰± درصد بوده و اتصال برقی از طریق کانکتور تیپ C مطابق استاندارد DIN EN 175301-803 متصل می‌گردد.
• شرایط محیطی و سیال: بازه دمای مجاز سیال و محیط بین ۱۰- الی ۶۰+ درجه سانتی‌گراد است. سیال ورودی باید هوای فشرده استاندارد (مطابق ISO 8573-1:2010 [7:4:4]) یا گازهای خنثی باشد (کارکرد با هوای روغن‌کاری‌شده نیز مجاز است).

مزایا و کاربردهای صنعتی

– پشتیبانی از ولتاژهای خاص صنعتی: استفاده از بوبین 110 ولت AC این شیر را برای استفاده در تابلوها و مدارهای برقی خاص با استانداردهای ولتاژی معین مناسب ساخته است.
– دبی بالا و افت انرژی کم: سایز بدنه MIDI همراه با دبی ۳۲۰۰ لیتری امکان تغذیه همزمان عملگرهای بزرگ صنعتی را بدون افت فشار چشمگیر فراهم می‌کند.
– کاربردهای رایج: خطوط مونتاژ اتوماسیون صنعتی، ماشین‌آلات سنگین بسته‌بندی، صنایع فرآیندی و پتروشیمی، و مدارهای ایمنی و تخلیه سریع هوا در سیستم‌های پنوماتیک.
