شیرهای برقی پنوماتیک (Solenoid Pneumatic Valves) از اجزای کلیدی سیستم‌های اتوماسیون صنعتی هستند. این شیرها با استفاده از سیگنال الکتریکی، جریان هوای فشرده را کنترل می‌کنند و نقش مهمی در راه‌اندازی سیلندرها، عملگرها و تجهیزات پنوماتیک دارند. در میان انواع مختلف، شیرهای ۲/۲ راه، ۳/۲ راه و ۵/۲ راه بیشترین کاربرد را در صنعت دارند.
در این مقاله به بررسی دقیق عملکرد هر یک از این شیرها، تفاوت‌های ساختاری و کاربردی آن‌ها، مزایا، محدودیت‌ها و نکات مهم انتخاب و استفاده در محیط‌های صنعتی می‌پردازیم. شناخت صحیح عملکرد این شیرها به افزایش بهره‌وری، کاهش مصرف انرژی و طول عمر بیشتر تجهیزات کمک می‌کند.

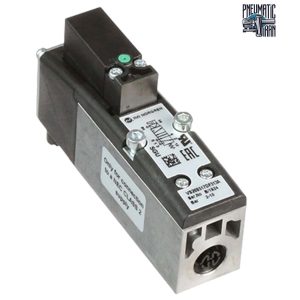

شیر برقی پنوماتیک چیست و چگونه کار می‌کند؟
شیر برقی پنوماتیک وسیله‌ای است که با تحریک بوبین الکتریکی (سلونوئید)، مسیر عبور هوای فشرده را باز یا بسته می‌کند. وقتی جریان برق به بوبین می‌رسد، میدان مغناطیسی ایجاد شده و هسته شیر جابه‌جا می‌شود. با قطع برق، فنر برگشت‌دهنده معمولاً شیر را به حالت اولیه برمی‌گرداند.
عوامل مؤثر بر عملکرد شیر برقی پنوماتیک عبارت‌اند از:
- زمان پاسخ‌دهی (Response Time)
- دبی عبوری هوا (Flow Rate)
- محدوده فشار کاری
- نوع آب‌بندی و جنس بدنه
- مصرف برق بوبین
- تعداد سیکل کاری مجاز

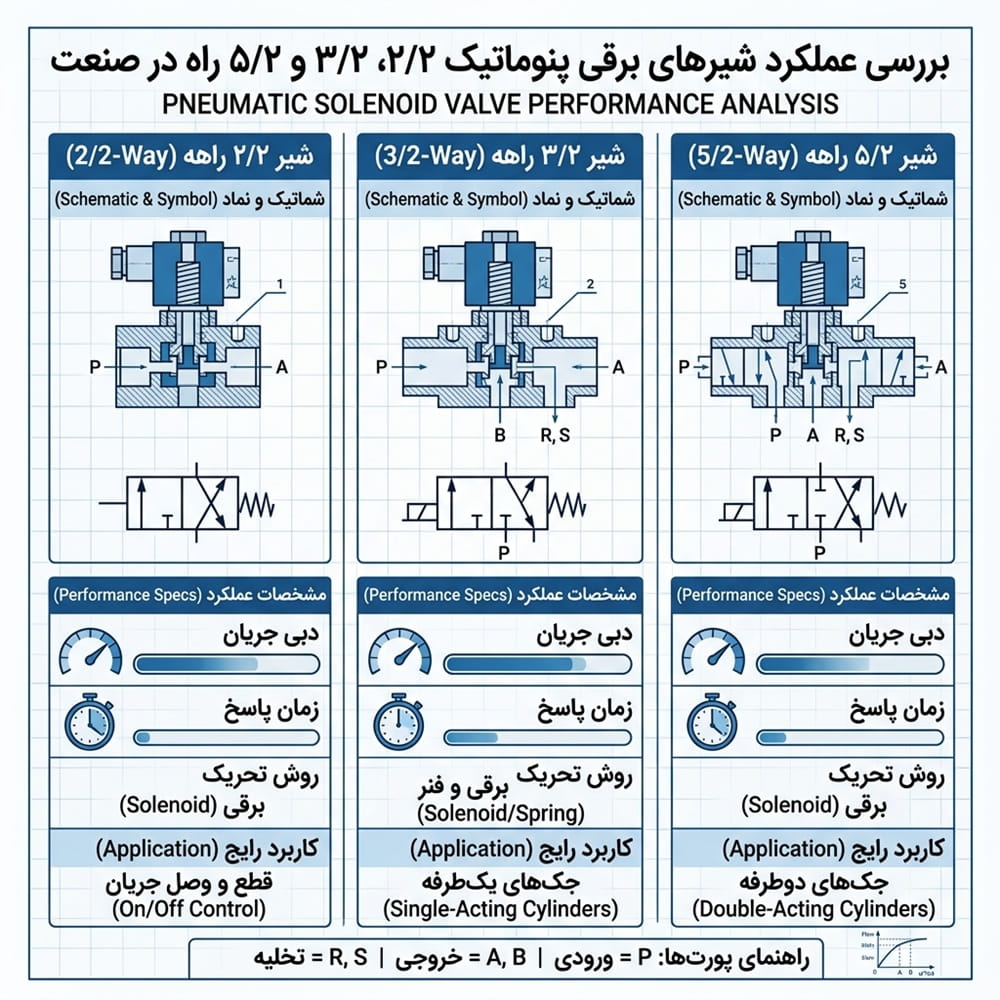

بررسی عملکرد شیر برقی پنوماتیک ۲/۲ راه
شیر ۲/۲ راه دارای دو پورت (ورودی و خروجی) و دو وضعیت (باز و بسته) است. این شیر ساده‌ترین نوع شیر برقی پنوماتیک محسوب می‌شود و عمدتاً برای قطع و وصل جریان هوا به کار می‌رود.
عملکرد:
- در حالت عادی بسته (NC): بدون برق، مسیر بسته است و با تحریک برق باز می‌شود.
- در حالت عادی باز (NO): بدون برق مسیر باز است و با تحریک برق بسته می‌شود.
کاربردهای صنعتی:
- کنترل ساده روشن/خاموش ابزارهای بادی
- سیستم‌های دمیدن و پاک‌سازی
- خطوطی که فقط نیاز به قطع و وصل جریان دارند
- کاربردهای کم‌حجم و اقتصادی
مزایا: ساختار ساده، قیمت مناسب، نصب آسان و قابلیت اطمینان بالا در کاربردهای ساده.
محدودیت: امکان کنترل جهت حرکت سیلندر یا تخلیه هوا را ندارد و فقط برای قطع و وصل مناسب است.
بررسی عملکرد شیر برقی پنوماتیک ۳/۲ راه
شیر ۳/۲ راه دارای سه پورت و دو وضعیت است. پورت‌ها معمولاً شامل ورودی هوا (P)، خروجی به عملگر (A) و تخلیه (R یا Exhaust) هستند. این شیر پرکاربردترین گزینه برای کنترل سیلندرهای یک‌طرفه (Single Acting) است.
عملکرد:
- در یک وضعیت، هوای فشرده به سیلندر می‌رسد و پیستون حرکت می‌کند.
- در وضعیت دیگر، مسیر تغذیه قطع و هوای داخل سیلندر از طریق پورت تخلیه خارج می‌شود تا فنر داخلی سیلندر آن را به حالت اولیه برگرداند.
کاربردهای صنعتی:
- کنترل سیلندرهای یک‌طرفه در خطوط مونتاژ
- سیستم‌های گیره‌بندی و هل‌دادن
- ماشین‌آلات بسته‌بندی
- تجهیزات جابه‌جایی سبک
مزایا: امکان تأمین و تخلیه هوا در یک شیر، پاسخ سریع و مناسب برای عملگرهای فنردار.
نکته عملکردی: انتخاب صحیح اندازه پورت و دبی شیر تأثیر مستقیمی بر سرعت حرکت سیلندر دارد.

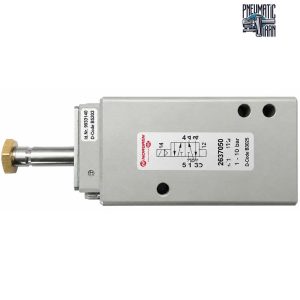

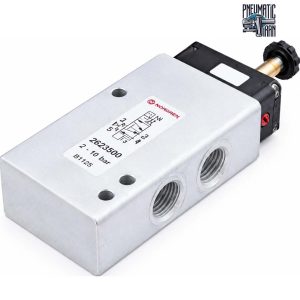

بررسی عملکرد شیر برقی پنوماتیک ۵/۲ راه
شیر ۵/۲ راه دارای پنج پورت و دو وضعیت است و استاندارد اصلی کنترل سیلندرهای دوطرفه (Double Acting) به شمار می‌رود. پورت‌ها شامل یک ورودی هوا، دو خروجی کاری (A و B) و دو پورت تخلیه هستند.
عملکرد:
در وضعیت اول، هوا به یک سمت سیلندر وارد و سمت دیگر تخلیه می‌شود.
با تغییر وضعیت (تحریک بوبین)، جهت جریان برعکس می‌شود و سیلندر در جهت مخالف حرکت می‌کند.

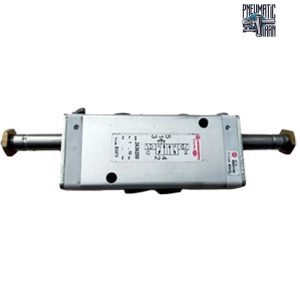

این شیر می‌تواند تک‌بوبین (با فنر برگشت) یا دو‌بوبین (حافظه‌دار / Bistable) باشد.
کاربردهای صنعتی:
- خطوط تولید اتوماتیک
- ربات‌های پنوماتیک و سیستم‌های جابه‌جایی
- پرس‌ها و دستگاه‌های فرم‌دهی
- صنایع خودروسازی، غذایی، دارویی و بسته‌بندی
مزایا: کنترل دقیق جهت حرکت، امکان کار با سیلندرهای دوطرفه، تنوع بالا در نوع تحریک (تک‌بوبین یا دو‌بوبین) و قابلیت استفاده در مدارهای پیچیده‌تر.
نکته مهم: در مدل دو‌بوبین، شیر آخرین وضعیت خود را حفظ می‌کند و در صورت قطع برق ناگهانی، موقعیت عملگر تغییر نمی‌کند؛ این ویژگی در بسیاری از کاربردهای ایمنی و فرآیندی مزیت محسوب می‌شود.
مقایسه عملکرد شیرهای ۲/۲، ۳/۲ و ۵/۲ راه
| ویژگی | شیر ۲/۲ راه | شیر ۳/۲ راه | شیر ۵/۲ راه |
|---|---|---|---|
| تعداد پورت | ۲ | ۳ | ۵ |
| کاربرد اصلی | قطع و وصل ساده | سیلندر یک‌طرفه | سیلندر دوطرفه |
| قابلیت تخلیه هوا | ندارد | دارد | دارد (دو مسیر) |
| پیچیدگی مدار | بسیار کم | متوسط | بالاتر |
| قیمت تقریبی | پایین‌تر | متوسط | بالاتر |
انتخاب نوع شیر باید بر اساس نوع عملگر (یک‌طرفه یا دوطرفه)، سرعت مورد نیاز، فشار کاری و شرایط ایمنی انجام شود.
عوامل مؤثر بر عملکرد شیرهای برقی پنوماتیک در صنعت
۱. کیفیت هوای فشرده: وجود رطوبت، روغن و ذرات باعث کاهش عمر آب‌بندی و عملکرد نامنظم شیر می‌شود. استفاده از واحد مراقبت هوا (فیلتر، رگولاتور و روغن‌زن در صورت نیاز) ضروری است.
۲. ولتاژ و نوع بوبین: بوبین‌های ۲۴ ولت DC، ۲۲۰ ولت AC و سایر ولتاژها باید با سیستم کنترل هماهنگ باشند. بوبین‌های کم‌مصرف و دارای نشانگر وضعیت، نگهداری را آسان‌تر می‌کنند.
۳. دمای محیط و سیکل کاری: در محیط‌های گرم یا با تعداد سیکل بسیار بالا، انتخاب شیر با کلاس دمایی و دوام مناسب اهمیت دارد.
۴. اندازه و دبی: شیر کوچک‌تر از نیاز، سرعت عملگر را کاهش می‌دهد و شیر بزرگ‌تر، هزینه و مصرف هوا را بالا می‌برد.
نکات انتخاب و نگهداری برای عملکرد بهینه
- همواره دبی مورد نیاز سیلندر و طول شیلنگ را در محاسبات لحاظ کنید.
- در محیط‌های دارای گرد و غبار یا مواد شیمیایی، از شیرهای با درجه حفاظت مناسب (IP) و جنس بدنه مقاوم استفاده کنید.
- بازرسی دوره‌ای نشتی، صدای غیرعادی بوبین و تمیزی فیلترها را در برنامه نگهداری قرار دهید.
- برای کاربردهای حساس، شیرهای دارای تأییدیه و برندهای معتبر صنعتی را ترجیح دهید.
- در صورت نیاز به کنترل سرعت، از شیرهای کنترل جریان (فلو کنترل) در کنار شیر اصلی استفاده کنید.
نتیجه‌گیری
شیرهای برقی پنوماتیک ۲/۲، ۳/۲ و ۵/۲ راه هر کدام نقش مشخص و غیرقابل جایگزینی در صنعت دارند. شیر ۲/۲ راه برای قطع و وصل ساده، شیر ۳/۲ راه برای سیلندرهای یک‌طرفه و شیر ۵/۲ راه برای کنترل کامل سیلندرهای دوطرفه طراحی شده‌اند. شناخت دقیق عملکرد این شیرها، انتخاب صحیح بر اساس نیاز فرآیند و رعایت اصول نگهداری، باعث افزایش پایداری خطوط تولید، کاهش توقفات و بهینه‌سازی مصرف انرژی می‌شود.
اگر در حال طراحی یا بهینه‌سازی یک سیستم پنوماتیک هستید، بررسی نوع عملگر، فشار کاری، سرعت مورد نیاز و شرایط محیطی را پیش از انتخاب شیر در اولویت قرار دهید. انتخاب درست شیر برقی پنوماتیک، سرمایه‌گذاری مؤثری در بهره‌وری بلندمدت تجهیزات صنعتی است.
