انواع فشار در سیستمهای پنوماتیک
سیستمهای پنوماتیک یکی از ستونهای اصلی اتوماسیون صنعتی به شمار میروند. از خطوط تولید خودروسازی تا صنایع غذایی و دارویی، هوای فشرده نیروی محرک بیشماری از عملگرها، شیرها و ابزارهای صنعتی است. درک دقیق مفهوم فشار و انواع آن در این سیستمها، پیشنیاز اصلی طراحی، راهاندازی و عیبیابی تجهیزات پنوماتیک است. در این مقاله به بررسی تخصصی انواع فشار در سیستمهای پنوماتیک میپردازیم.
فشار چیست و چرا در پنوماتیک اهمیت دارد؟
فشار در تعریف فیزیکی، نیرویی است که بر واحد سطح وارد میشود و یکای آن در سیستم SI، پاسکال (Pa) است. در کاربردهای صنعتی معمولاً از واحدهای بار (bar)، پوند بر اینچ مربع (PSI) یا کیلوپاسکال (kPa) استفاده میشود.
در سیستمهای پنوماتیک، فشار هوای فشرده تعیینکننده نیروی خروجی سیلندرها، سرعت عملکرد شیرها و راندمان کلی سیستم است. هر گونه انحراف از محدوده فشار طراحیشده میتواند منجر به کاهش عمر قطعات، خرابی ناگهانی یا خطرات ایمنی جدی شود.

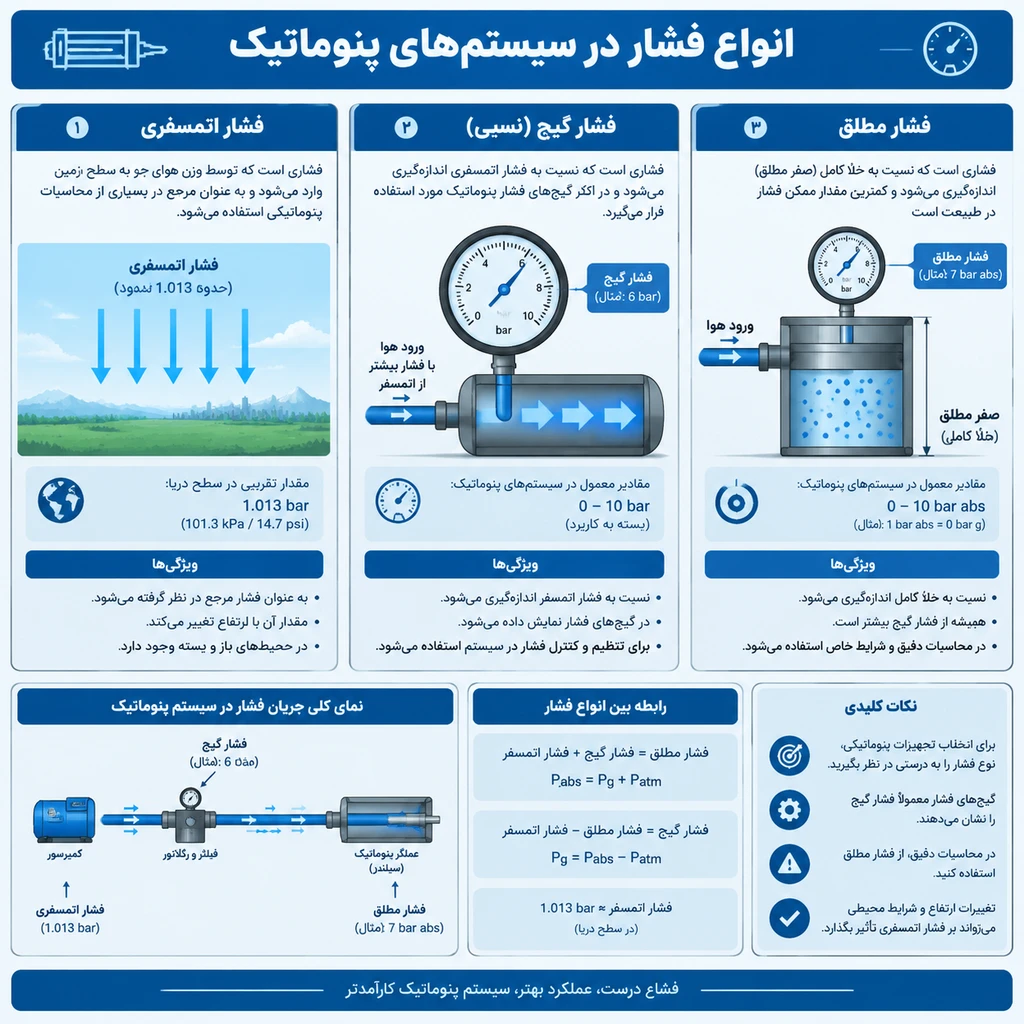

۱. فشار مطلق (Absolute Pressure)
فشار مطلق، فشار اندازهگیریشده نسبت به خلأ کامل (صفر مطلق فشار) است. این نوع فشار در محاسبات ترمودینامیکی، طراحی کمپرسورها و آنالیز دقیق سیستمهای پنوماتیک کاربرد دارد.
در شرایط استاندارد، فشار اتمسفر برابر ۱۰۱.۳۲۵ کیلوپاسکال یا ۱.۰۱۳ بار است. بنابراین سیستمی که فشار گیج آن ۶ بار است، فشار مطلق برابر ۷.۰۱۳ بار دارد.
در طراحی کمپرسورهای پنوماتیک، نسبت فشار مطلق ورودی به خروجی (نسبت تراکم) یکی از پارامترهای کلیدی محاسبه توان مصرفی و دمای خروجی است.
۲. فشار گیج یا اضافی (Gauge Pressure)
فشار گیج رایجترین نوع فشار در عملیات روزمره سیستمهای پنوماتیک است. این فشار نسبت به فشار اتمسفر محلی اندازهگیری میشود و روی اکثر فشارسنجهای صنعتی نمایش داده میشود.
محدوده کاری معمول سیستمهای پنوماتیک صنعتی بین ۴ تا ۱۰ بار گیج است. واحد نمایش آن معمولاً barg یا psig نوشته میشود تا از فشار مطلق متمایز شود.
نکته مهم برای مهندسان: تمام مشخصهفنی قطعات پنوماتیک مانند سیلندرها، شیرهای کنترل و تنظیمکنندههای فشار (Regulators) بر اساس فشار گیج تعریف میشوند.
۳. فشار منفی یا وکیوم (Vacuum / Negative Gauge Pressure)
هنگامی که فشار گیج سیستم پایینتر از فشار اتمسفر برسد، فشار منفی یا وکیوم ایجاد میشود. در اینجا مقدار فشار گیج عددی منفی خواهد داشت.
کاربردهای صنعتی وکیوم در پنوماتیک:
- گیرههای وکیومی (Vacuum Grippers): برای جابجایی قطعات صاف، شیشه، فلزات ورقهای و بستهبندی در رباتهای صنعتی
- سیستمهای انتقال مواد پنوماتیک: انتقال پودر، گرانول و مواد بالک در خطوط تولید
- تست نشتی: ایجاد وکیوم در مدار برای شناسایی نقاط نشتی
تولید وکیوم در سیستمهای پنوماتیک معمولاً توسط اژکتورهای ونتوری (Venturi Ejectors) انجام میشود که از جریان هوای فشرده برای ایجاد خلأ بهره میگیرند.
۴. فشار دیفرانسیل (Differential Pressure)
این نوع فشار در موارد زیر نقش حیاتی دارد:
- پایش فیلترها: افت فشار دیفرانسیل در فیلتر هوا، شاخص گرفتگی و نیاز به تعویض فیلتر المنت است. معمولاً افت فشار بیشتر از ۰.۵ بار نشانه اشباع فیلتر است.
- اندازهگیری دبی جریان: با استفاده از عناصر اروریفیس یا لوله ونتوری، فشار دیفرانسیل به دبی جریان هوا تبدیل میشود.
- کنترل شیرهای تناسبی: در سرووشیرهای پنوماتیک، فشار دیفرانسیل روی سیلندر موقعیت و نیروی عملگر را کنترل میکند.
۵. فشار کاری یا عملیاتی (Working Pressure / Operating Pressure)
فشار کاری، فشاری است که سیستم پنوماتیک در شرایط عملیاتی نرمال و پیوسته با آن کار میکند. این فشار توسط رگولاتورهای فشار (Air Pressure Regulators) از فشار خط اصلی کمپرسور به مقدار مطلوب کاهش مییابد.
در تنظیم فشار کاری باید تعادلی بین عوامل زیر برقرار شود:
نیروی لازم برای عملگر: سیلندرها و موتورهای هوایی به فشار حداقلی برای تأمین گشتاور یا نیرو نیاز دارند
مصرف هوا و انرژی: هر بار افزایش فشار، مصرف انرژی کمپرسور را به طور قابل توجهی بالا میبرد
عمر آببندها و قطعات: فشار بالاتر از مقدار نامی باعث تسریع فرسایش واشرها و اورینگها میشود
۶. فشار حداکثر مجاز کاری (MAWP – Maximum Allowable Working Pressure)
این پارامتر حد بالایی فشاری است که یک قطعه یا سیستم پنوماتیک میتواند به طور پیوسته تحمل کند. MAWP توسط سازنده بر اساس استانداردهای ایمنی، جنس مواد، ضخامت دیواره و ضریب ایمنی تعیین میشود.
فشار شکست (Burst Pressure) معمولاً ۴ تا ۵ برابر MAWP است، اما طراحی هیچگاه نباید به این محدوده نزدیک شود. انتخاب قطعاتی با MAWP مناسب، اولین اصل در طراحی ایمن سیستمهای پنوماتیک است.
۷. فشار تنظیمی رگولاتور (Set Pressure)
رگولاتورهای فشار وظیفه کاهش و تثبیت فشار خط اصلی را دارند. فشار تنظیمی (Set Pressure) مقداری است که رگولاتور برای حفظ آن برنامهریزی شده است.
دو نوع اصلی رگولاتور در پنوماتیک وجود دارد:
- رگولاتورهای غیر تخلیهای (Non-relieving): برای سیستمهایی که فشار پاییندست نباید از مقدار تنظیمی تجاوز کند
- رگولاتورهای تخلیهای (Relieving): امکان تخلیه فشار اضافه از پاییندست را دارند و در اکثر کاربردهای عمومی استفاده میشوند.
۸. فشار پشتی (Back Pressure)
فشار پشتی، فشاری است که در مسیر خروجی یک عملگر یا شیر ایجاد میشود و در جهت مخالف جریان اصلی عمل میکند. این فشار میتواند عملکرد سیلندرها را مختل کند و باعث کاهش سرعت، افزایش دمای هوا و عملکرد نامنظم شیرها شود.
مدیریت فشار پشتی از طریق شیرهای کنترل جریان (Flow Control Valves) و سایلنسرهای مناسب بر روی خطوط اگزوز انجام میشود.
جمعبندی
شناخت دقیق انواع فشار در سیستمهای پنوماتیک — از فشار مطلق و گیج گرفته تا وکیوم، دیفرانسیل و فشارهای عملیاتی — پایه اصلی طراحی بهینه، بهرهبرداری ایمن و نگهداری پیشگیرانه این سیستمهاست. انتخاب صحیح قطعات بر اساس محدوده فشار کاری، رعایت MAWP و پایش مستمر فشار دیفرانسیل فیلترها، مستقیماً بر قابلیت اطمینان، مصرف انرژی و طول عمر سیستم تأثیر میگذارند.
