در دنیای اتوماسیون صنعتی و سیستمهای پنوماتیک، دوام و پایداری تجهیزات در شرایط محیطی مختلف، کلید تداوم تولید و کاهش هزینههای نگهداری است. یکی از مهمترین شاخصهایی که هنگام انتخاب شیر برقی پنوماتیک و جک پنوماتیک باید به آن توجه کرد، درجه حفاظت IP (Ingress Protection) است.
در این مقاله جامع، به بررسی دقیق استاندارد IP در تجهیزات پنوماتیک، اهمیت آن در برندهای معتبر و نحوه انتخاب صحیح تجهیزات بر اساس شرایط محیطی میپردازیم.
بخش اول: درجه حفاظت IP چیست؟

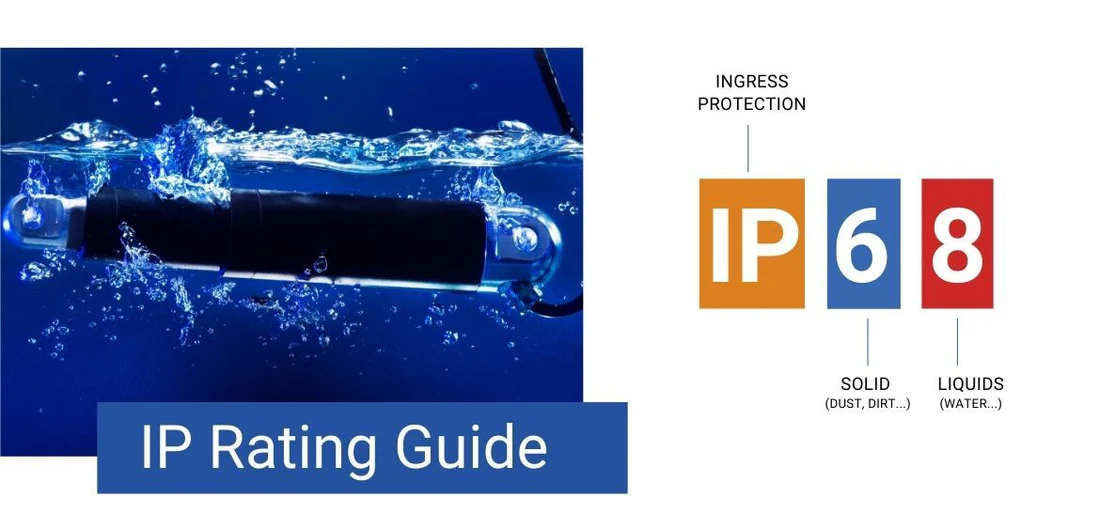

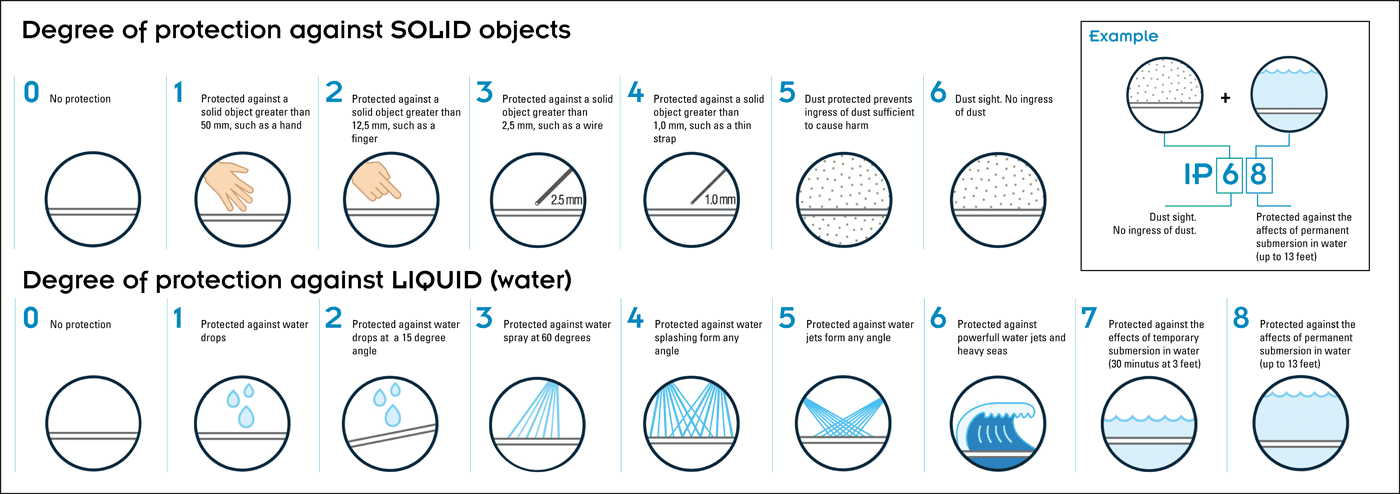

استاندارد IP یک معیار بینالمللی (IEC 60529) است که میزان مقاومت تجهیزات الکتریکی و مکانیکی را در برابر ورود عوامل خارجی مانند گرد و غبار، ابزار، تماس دست و مایعات (آب) مشخص میکند. این کد معمولاً از دو عدد تشکیل شده است:
- عدد اول (۰ تا ۶): نشاندهنده میزان حفاظت در برابر ورود اجسام جامد و گرد و غبار.
- عدد دوم (۰ تا ۹): نشاندهنده میزان حفاظت در برابر نفوذ آب و رطوبت.
در سیستمهای پنوماتیک که ترکیبی از قطعات مکانیکی دقیق و تحریککنندههای الکتریکی هستند، رعایت این استاندارد برای جلوگیری از خرابی زودرس ضروری است.
بخش دوم: اهمیت IP در شیر برقی پنوماتیک
شیر برقی پنوماتیک (Solenoid Valve) حساسترین بخش یک مدار پنوماتیکی از نظر حفاظت محیطی است. چرا؟ چون این قطعه شامل یک بخش الکتریکی به نام «بوبین» یا سولنوئید است.
۱. حفاظت از بوبین و سوکت
ورود رطوبت به داخل سوکت یا بوبین شیر برقی میتواند باعث اتصال کوتاه، سوختن سیمپیچ و در نهایت توقف خط تولید شود. اکثر شیرهای برقی استاندارد دارای IP65 هستند. این به معنای حفاظت کامل در برابر گرد و غبار و مقاومت در برابر پاشش آب با فشار کم است.
۲. محیطهای خاص و IP67/IP68
در صنایع غذایی یا دارویی که تجهیزات به طور مداوم با مواد شوینده شسته میشوند، استفاده از شیرهایی با IP65 کافی نیست. در اینجا نیاز به شیرهایی با درجه IP67 (مقاوم در برابر غوطهوری موقت در آب) یا حتی IP69K (مقاوم در برابر شستشو با فشار و دمای بالا) است.
۳. ورود آلودگی به اسپول (Spool)
اگرچه عدد دوم IP به آب اشاره دارد، اما عدد اول (حفاظت در برابر جامدات) برای بخش مکانیکی شیر مهم است. ورود ذرات ریز به داخل بدنه شیر میتواند باعث خراشیدگی اسپول و نشتی داخلی هوا شود.
بخش سوم: درجه حفاظت IP در جک پنوماتیک
بسیاری تصور میکنند جک پنوماتیک (Cylinder) به دلیل ماهیت مکانیکی نیازی به استاندارد IP ندارد، اما این یک باور اشتباه است.
۱. حفاظت از گلویی و پکینگها
گرد و غبار و ذرات معلق در محیطهای صنعتی (مانند کارخانههای سیمان یا سنگبری) میتوانند روی شفت جک بنشینند. هنگام عقب رفتن شفت، این ذرات وارد پکینگ گلویی شده و باعث خوردگی آن و نشتی هوا میشوند. جکهای با طراحی خاص و مجهز به “Scraper” یا پاککننده شفت، در دستهبندیهای حفاظتی بالاتری قرار میگیرند.
۲. سنسورهای جک پنوماتیک
بخش الکتریکی جکهای پنوماتیک، سنسورهای مغناطیسی (Reed Switches) هستند که روی بدنه جک نصب میشوند. این سنسورها باید حداقل دارای IP67 باشند، زیرا در معرض روغن، گرد و غبار و رطوبت محیطی قرار دارند.
۳. جکهای استیل برای صنایع غذایی
در محیطهایی که شستشوی مستقیم وجود دارد، جکهای پنوماتیک با بدنه استیل ضد زنگ و درجه حفاظت بالا انتخاب میشوند تا از نفوذ آب به شیارهای سنسور و اتصالات جلوگیری شود.
بخش چهارم: بررسی برندهای معتبر و استانداردهای حفاظتی آنها
انتخاب برند مناسب رابطه مستقیمی با اطمینان از صحت درجه حفاظت اعلام شده دارد. در ادامه به بررسی چند برند پیشرو میپردازیم:
۱. فستو (Festo) – آلمان
فستو پیشرو در ارائه تجهیزات برای محیطهای سخت است. محصولات این برند در دستهبندیهای متنوعی از نظر IP عرضه میشوند:
- سریهای استاندارد: معمولاً IP65.
- سریهای Clean Design: طراحی شده برای صنایع غذایی با IP67 و IP69K که مقاومت فوقالعادهای در برابر خوردگی و شستشو دارند.
۲. اس ام سی (SMC) – ژاپن
SMC تنوع بینظیری در شیرهای برقی و جکهای پنوماتیک دارد. سنسورهای جک SMC معمولاً با استانداردهای حفاظتی بسیار بالا (حتی IP68) تولید میشوند تا در محیطهای غرق در روغن و خنککنندههای صنعتی دوام بیاورند.
۳. ایرتک (Airtac) – تایوان
ایرتک به عنوان یک برند اقتصادی و باکیفیت، در محصولات خود استاندارد IP65 را به صورت پیشفرض برای اکثر شیرهای برقی رعایت میکند. این برند برای مصارف عمومی صنعتی گزینهای بسیار ایدهآل و قابل اعتماد است.
۴. متال ورک (Metal Work) – ایتالیا
محصولات متال ورک به دقت ساخت بالا مشهورند. جکهای سری ISO این شرکت با پکینگهای مقاوم و سنسورهایی با IP بالا عرضه میشوند که برای صنایع خودروسازی و خطوط مونتاژ بسیار مناسب هستند.
بخش پنجم: راهنمای انتخاب تجهیزات بر اساس محیط کاری
برای اینکه بهترین بهرهوری را از سیستم پنوماتیک خود داشته باشید، این راهنما را دنبال کنید:
- محیطهای خشک و معمولی (کارگاههای مونتاژ):
- درجه حفاظت مورد نیاز: IP54 یا IP65
- مناسب برای اکثر شیرهای برقی و جکهای استاندارد ایرتک و فستو.
- محیطهای دارای گرد و غبار شدید (صنایع چوب و سیمان):
- درجه حفاظت مورد نیاز: IP6X
- توصیه: استفاده از جکهای دارای گردگیر (Bellows) و شیرهای برقی که در تابلو برق محصور شدهاند.
- محیطهای مرطوب و دارای پاشش آب (صنایع بستهبندی):
- درجه حفاظت مورد نیاز: IP65 یا IP66
- توصیه: استفاده از سوکتهای باکیفیت و اطمینان از سفت بودن واشرهای آببندی بوبین.
- صنایع غذایی، دارویی و شیمیایی:
- درجه حفاظت مورد نیاز: IP67، IP68 یا IP69K
- توصیه: استفاده از تجهیزات استیل (Stainless Steel) از برندهایی مانند Festo یا SMC که لبههای تیز ندارند و آلودگی در آنها تجمع نمیکند.
بخش ششم: نکات حیاتی در نصب و نگهداری برای حفظ درجه IP
خرید یک تجهیز با IP بالا به تنهایی کافی نیست؛ نصب نادرست میتواند این حفاظت را از بین ببرد:
- گلندها (Cable Glands): در شیرهای برقی، حتماً از گلندهای مناسب برای ورود کابل استفاده کنید. اگر کابل به درستی سفت نشود، آب از کنار کابل وارد سوکت شده و IP65 عملاً به IP00 تبدیل میشود!
- نصب سنسورها: سنسورهای جک پنوماتیک باید به درستی در شیار خود محکم شوند و کابل آنها نباید تحت کشش شدید باشد تا آببندی انتهای سنسور آسیب نبیند.
- استفاده از صداخفهکن (Silencer): ورود آلودگی از طریق منافذ تخلیه شیر برقی نیز ممکن است. استفاده از صداخفهکنهای باکیفیت علاوه بر کاهش صدا، به عنوان یک فیلتر اولیه عمل میکند.
بخش هفتم: نتیجهگیری
توجه به درجه حفاظت IP در سیستمهای پنوماتیک هزینهای اضافی نیست، بلکه یک سرمایهگذاری برای جلوگیری از توقفهای ناخواسته تولید است.
- شیر برقی پنوماتیک به دلیل داشتن بخش الکتریکی، بیشترین حساسیت را به نفوذ رطوبت دارد.
- جک پنوماتیک و سنسورهای آن باید در برابر ذرات ساینده و مایعات شوینده محافظت شوند.
- برندهایی مثل فستو، SMC و ایرتک انتخابهای متنوعی را پیش روی شما میگذارند که بسته به بودجه و حساسیت پروژه میتوانید از میان آنها انتخاب کنید.
همواره قبل از خرید، کاتالوگ فنی محصول را چک کنید و اطمینان حاصل کنید که عدد IP درج شده با شرایط واقعی محیط کار شما همخوانی دارد. برای محیطهای خورنده یا بسیار مرطوب، صرف هزینه بیشتر برای خرید تجهیزات با IP بالاتر (مانند IP67)، در درازمدت با حذف هزینههای تعمیرات، به سود شما خواهد بود.
