آیا تا به حال به دنبال راهی برای انتقال هوای فشرده در سیستمهای صنعتی بودهاید که هم منعطف باشد و هم در برابر فشار و دمای بالا دوام بیاورد؟ پاسخ در یک قطعه حیاتی نهفته است: شیلنگ پنوماتیک. در این مقاله، به بررسی دقیق ماهیت، انواع، کاربردها و نکات مهم در انتخاب شیلنگهای پنوماتیک میپردازیم.
شیلنگ پنوماتیک چیست؟ (تعریف و عملکرد)

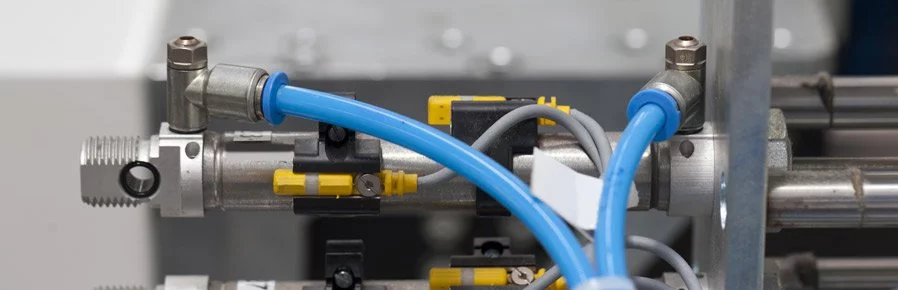

شیلنگ پنوماتیک (Pneumatic Hose) نوعی لوله انعطافپذیر است که برای انتقال گازها، بهویژه هوای فشرده، در سیستمهای پنوماتیک (بادی) طراحی شده است. برخلاف لولههای سخت که در جای خود ثابت میمانند، شیلنگها به دلیل خاصیت انعطافپذیری، اجازه میدهند که اجزای دستگاه (مانند سیلندرها و شیرهای کنترل) به راحتی حرکت کنند یا در فضاهای تنگ و پیچیده نصب شوند.
این شیلنگها باید در برابر تغییرات فشار، اصطکاک، مواد شیمیایی و گاهی اوقات دمای محیط مقاوم باشند تا از نشت هوا و افت فشار در سیستم جلوگیری شود.
ساختار و مواد تشکیلدهنده شیلنگهای پنوماتیک
کیفیت یک شیلنگ پنوماتیک مستقیماً به مواد اولیه آن بستگی دارد. بسته به کاربرد، این شیلنگها از مواد مختلفی ساخته میشوند:
پلیاورتان (PU): محبوبترین نوع شیلنگ برای کاربردهای عمومی. دارای انعطافپذیری بسیار بالا، مقاومت در برابر سایش و تحمل خوب در برابر خم شدن است.
پلیآمید (PA/Nylon): این شیلنگها بسیار سختتر و مقاومتر از پلیاورتان هستند. برای کاربردهایی که فشار بالا یا تماس با مواد شیمیایی وجود دارد، عالی هستند.
پلیاتیلن (PE): ارزانتر هستند و بیشتر در سیستمهای انتقال آب یا کاربردهای صنعتی سبک استفاده میشوند، اما مقاومت کمتری در برابر خم شدن دارند.
PTFE (تفلون): برای شرایط بسیار سخت، دمای بسیار بالا و مقاومت شیمیایی فوقالعاده استفاده میشود.
انواع شیلنگ پنوماتیک بر اساس کاربرد
برای انتخاب درست، باید بدانید که شیلنگها را میتوان از چندین جهت دستهبندی کرد:
۱. از نظر جنس (Material Based)
همانطور که گفته شد، انتخاب بین PU (برای انعطاف) و PA (برای فشار بالا) اصلیترین تصمیم است.
۲. از نظر فشار کاری (Pressure Rating)
شیلنگها بر اساس میزان فشاری که میتوانند تحمل کنند دستهبندی میشوند. استفاده از یک شیلنگ با فشار کاری پایین در مسیری با فشار بالا باعث ترکیدگی و ایجاد خطرات ایمنی میشود.
۳. از نظر قطر (Diameter)
شیلنگها معمولاً دارای دو نوع قطر هستند:
- قطر داخلی (ID): که تعیین میکند چه مقدار هوا از داخل آن عبور میکند.
- قطر خارجی (OD): که برای انتخاب اتصالات (Fitting) مناسب بسیار حیاتی است.
کاربردهای اصلی شیلنگ پنوماتیک در صنعت
شیلنگهای پنوماتیک ستون فقرات بسیاری از صنایع هستند. برخی از مهمترین کاربردهای آنها عبارتند از:
- اتوماسیون صنعتی: در خطوط تولید خودکار که از سیلندرها و اکچویتورها برای جابجایی قطعات استفاده میشود.
- ماشینآلات بستهبندی: برای کنترل دقیق مکش و پرتاب بستهبندیها.
- صنایع خودروسازی: در خطوط مونتاژ و ابزارهای بادی (مانند دریلهای بادی).
- تجهیزات پزشکی: در دستگاههای تنفس مصنوعی یا ابزارهای دندانپزشکی که نیاز به انتقال هوای بسیار تمیز و بدون آلودگی دارند.
- صنایع غذایی: استفاده از شیلنگهای مخصوص (Food Grade) که با مواد غذایی واکنش نشان نمیدهند.
نکات کلیدی در هنگام خرید شیلنگ پنوماتیک
اگر قصد خرید دارید، حتماً این چکلیست را بررسی کنید تا در هزینههای تعمیر و نگهداری دچار مشکل نشوید:
- محیط عملیاتی را بشناسید: آیا محیط شما پر از روغن است؟ آیا دمای محیط بسیار بالا یا پایین است؟ (مثلاً در محیطهای پر از روغن، شیلنگ PU معمولی آسیب میبیند).
- میزان فشار سیستم: همیشه شیلنگی را انتخاب کنید که فشار کاری آن حداقل ۲ برابر فشار عملیاتی سیستم شما باشد.
- شعاع خم شدن (Bending Radius): مطمئن شوید شیلنگ در مسیرهای پیچیده دستگاه، دچار شکستگی یا “Kink” نمیشود.
- سازگاری با اتصالات: قطر خارجی شیلنگ باید دقیقاً با اتصالات پنوماتیک شما همخوانی داشته باشد تا از نشتی هوا جلوگیری شود.
نتیجهگیری
شیلنگ پنوماتیک فراتر از یک لوله ساده است؛ این قطعه تعیینکننده راندمان، سرعت و ایمنی کل سیستم بادی شماست. با شناخت تفاوتهای بین مواد (مانند PU و PA) و توجه به شرایط محیطی، میتوانید طول عمر تجهیزات خود را افزایش داده و هزینههای توقف خط تولید را کاهش دهید.
