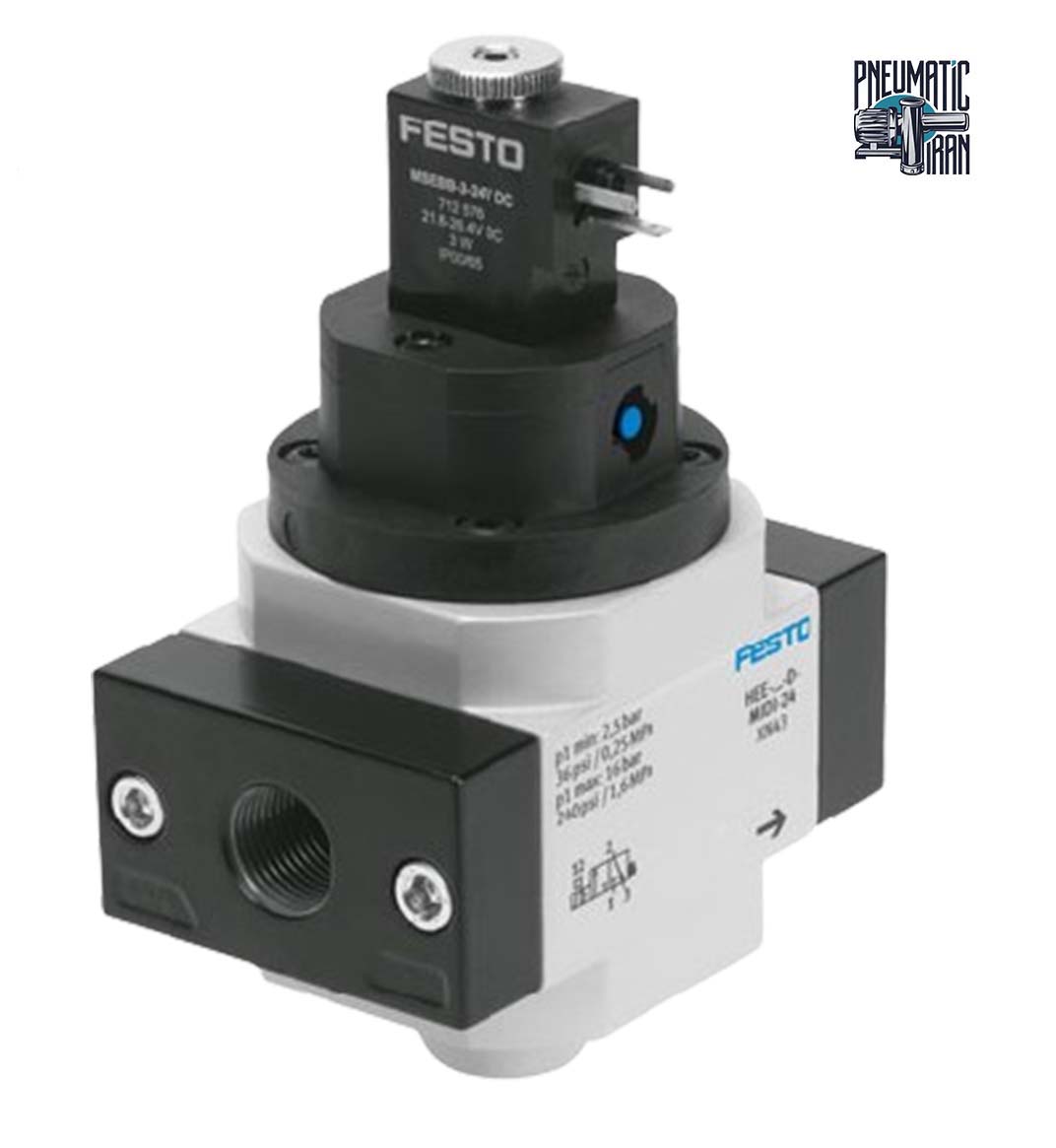

شیر پنوماتیک برقی مدل HEE-1/4-D-MIDI-24 برند Festo
این شیر الکتریکی با مکانیزم 3/2 راهه نرمال بسته (NC) طراحی شده و نقش شیر قطع و وصل اصلی (On/Off Valve) را در مدار ایفا می‌کند.
قیمت محصول
توضیحات محصول
بررسی تخصصی شیر پنوماتیک برقی فستو (Festo) مدل HEE-1/4-D-MIDI-24
شیر پنوماتیک برقی مدل HEE-1/4-D-MIDI-24 از محصولات پرکاربرد کمپانی فستو (Festo) آلمان در بخش آماده‌سازی و کنترل ایمن هوای فشرده (سری D) است. این شیر الکتریکی با مکانیزم 3/2 راهه نرمال بسته (NC) طراحی شده و نقش شیر قطع و وصل اصلی (On/Off Valve) را در مدار ایفا می‌کند.
تفاوت بارز این مدل، بهره‌مندی از سایز کانکشن رزوه 1/4 اینچ (G 1/4) بر روی پلتفرم و پوسته مقاوم سایز MIDI است. این ترکیب مهندسی، استحکام ساختاری بدنه میدی و دبی مناسب را همراه با امکان اتصال آسان به لوله‌کشی‌ها و شیلنگ‌های سایز 1/4 (بدون نیاز به تبدیل‌های غیر استاندارد) فراهم می‌آورد. بوبین این شیر با ولتاژ استاندارد صنعتی 24 V DC تحریک می‌شود.
ویژگی‌ها و مزایای برجسته شیر برقی HEE-1/4-D-MIDI-24
- ایمنی بالا با سیستم تخلیه اضطراری مدار: در شرایط عادی و با اعمال ولتاژ، شیر مسیر عبور هوا را باز نگه می‌دارد. به محض قطع سیگنال فرمان از جانب PLC یا فشردن کلید استپ اضطراری (E-Stop)، شیر جریان ورودی را مسدود کرده و هوای پرفشار محبوس در خروجی را از طریق پورت اگزوز (پورت ۳) به سرعت تخلیه می‌نماید.
- پایداری مکانیکی سایز MIDI با کانکشن استاندارد ۱/۴: بدنه بزرگ‌تر و مستحکم‌تر در مقایسه با سری MINI، مقاومت شیر را در برابر تنش‌های مکانیکی و ارتعاشات صنعتی تضمین می‌کند؛ در عین حال رزوه‌های پورت 1/4 امکان هماهنگی سریع با سامانه‌های پایپینگ مرسوم کارگاهی را می‌دهد.
- فرمان‌پذیری مستقیم از انواع کنترلرها و PLC: تجهیز به بوبین کم‌مصرف 24 V DC ، اتصال بی‌واسطه به خروجی‌های دیجیتال ترانزیستوری و رله‌ای کنترلرهای صنعتی را بدون نیاز به رله‌های کمکی واسط تسهیل می‌کند.
- ضامن تست و تحریک دستی (Manual Override): وجود کلید تحریک دستی روی شیر به تکنسین‌ها اجازه می‌دهد در فاز راه‌اندازی، تست‌های دوره‌ای یا هنگام قطع برق، مسیر هوا را به‌صورت مکانیکی فعال سازند.
- یکپارچگی ماژولار در سری D: طراحی هماهنگ به کاربر اجازه می‌دهد شیر را مستقیماً به فیلترها، رگلاتورها، شیر استارت نرم (HEL) و بلوک‌های توزیع هوای سری D متصل کند.
اطلاعات محصول
| برند |
Festo (فستو) آلمان |
|---|---|
| کد فنی محصول |
HEE-1/4-D-MIDI-24 |
| سری محصول |
سری D (سایز ماژولار MIDI) |
| عملکرد شیر (Valve Function) |
3/2 راهه، تک‌بوبین (Monostable)، با برگشت فنر مکانیکی |
| نوع تحریک |
برقی (Electrical) با تحریک پایلوت داخلی |
| سایز پورت‌های ورودی و خروجی (۱ و ۲) |
G 1/4 (یک دوم اینچ) |
| ولتاژ بوبین |
24 V DC |
| دبی نامی استاندارد |
حدود 1800 l/min |
| درجه حفاظت بدنه (IP Code) |
IP65 (همراه با سوکت و آب‌بندی صحیح استاندارد) |
| مکانیزم راه‌اندازی دستی |
دارد (ضامن فشاری / قفل‌شونده) |
| جنس پوسته بدنه |
آلومینیوم دایکست (Die-cast Aluminium) |
| جنس آب‌بندها |
NBR |
| سیال کاری |
هوای فشرده استاندارد و فیلترشده (ISO 8573-1:2010) |
