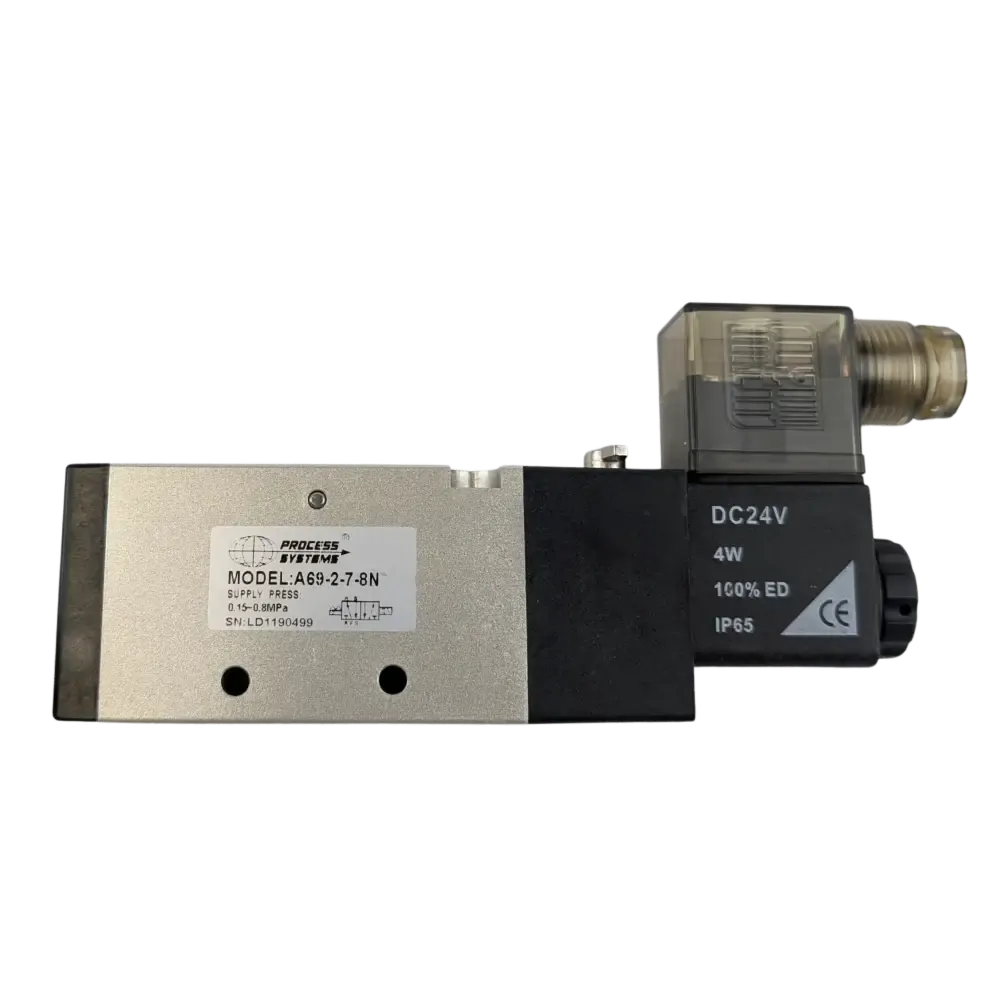

در دنیای اتوماسیون صنعتی و سیستمهای کنترل سیالات، شیرهای برقی پنوماتیک (Pneumatic Solenoid Valves) نقش قلب تپنده سیستم را ایفا میکنند. این قطعات وظیفه کنترل جهت، فشار و دبی هوای فشرده را بر عهده دارند. اما برای اینکه یک سیستم پنوماتیک بهطور ایمن، کارآمد و هماهنگ عمل کند، قطعات مختلف از سازندگان متفاوت باید با هم سازگار باشند. اینجاست که اهمیت استانداردهای بینالمللی مشخص میشود.
در این مقاله جامع، به بررسی تخصصی مهمترین استانداردهای شیرهای برقی پنوماتیک از جمله ISO 5599، ISO 15407، ASME B16.34 و دیگر استانداردهای مرتبط میپردازیم.
چرا استانداردهای شیر برقی پنوماتیک اهمیت دارند؟
رعایت استانداردها در طراحی و تولید شیرهای برقی چندین مزیت کلیدی دارد:
- قابلیت تعویض (Interchangeability): امکان جایگزینی یک شیر از برند A با برندی دیگر بدون تغییر در لولهکشی یا پایه.
- ایمنی (Safety): تضمین مقاومت بدنه در برابر فشار و جلوگیری از حوادث ناشی از ترکیدگی.
- دقت عملکرد: تعیین دقیق نرخ جریان و زمان پاسخگویی.
- سهولت در تعمیر و نگهداری: یکسانسازی قطعات یدکی و اتصالات.
۱. استاندارد ISO 5599: رابطهای نصب شیرهای ۵ پورت
استاندارد ISO 5599 یکی از شناختهشدهترین استانداردها در دنیای پنوماتیک است. این استاندارد به مشخصات رابطهای نصب (Mounting Interface) برای شیرهای کنترل جهت ۵ پورت (۵/۲ و ۵/۳) اختصاص دارد.
ISO 5599-1: ابعاد فیزیکی و ویژگیهای سطح نصب را تعیین میکند. این استاندارد باعث میشود شیرهای تولید شده توسط شرکتهای مختلف (مانند فستو، اسامسی یا متال ورک) بر روی یک «پایه پلاک» (Manifold) واحد نصب شوند.
سایزها: این استاندارد شامل سایزهای ۱، ۲، ۳ و ۴ است که هر کدام برای دبیهای مشخصی طراحی شدهاند.
مزیت: حذف نیاز به لولهکشی مستقیم به خودِ شیر؛ لولهها به پایه متصل میشوند و شیر به راحتی روی آن پیچ میشود.
۲. استاندارد ISO 15407: تکامل سایزهای کوچک
با پیشرفت تکنولوژی و نیاز به سیستمهای فشردهتر، استاندارد ISO 15407 معرفی شد. این استاندارد مشابه ISO 5599 است اما برای شیرهای با عرض کمتر (معمولاً ۱۸ میلیمتر و ۲۶ میلیمتر) کاربرد دارد.
ISO 15407-1: مربوط به اتصال پنوماتیک در سطح زیرین شیر.
ISO 15407-2: مربوط به اتصالات الکتریکی مجتمع (Plug-in). در این مدل، سیمکشیها از طریق پایه منتقل میشوند و شیر بدون نیاز به کابلکشی جداگانه، تنها با نصب روی پایه، برقدار میشود.
۳. استاندارد ISO 5598: زبان مشترک پنوماتیک
پیش از هر چیز، مهندسان نیاز به یک زبان مشترک دارند. ISO 5598 استانداردی است که واژگان، اصطلاحات و تعاریف مربوط به سیستمها و قطعات قدرت سیال (پنوماتیک و هیدرولیک) را تعیین میکند. از نامگذاری پورتها گرفته تا تعریف انواع تحریک (Solenoid, Pilot, Manual)، همگی در این مرجع تعریف شدهاند.
۴. استاندارد ISO 6358: سنجش عملکرد و دبی
یکی از چالشهای بزرگ در پنوماتیک، محاسبه دقیق میزان هوای عبوری از شیر است. استاندارد ISO 6358 روشهای تست برای تعیین ویژگیهای جریان (Flow Characteristics) را تعریف میکند.
ضریب C (Conductance): رسانایی صوتی جریان.
ضریب b (Critical Pressure Ratio): نسبت فشار بحرانی.
این اعداد به طراحان کمک میکنند تا سایز شیر را دقیقاً متناسب با سیلندر انتخاب کنند تا از اتلاف انرژی یا کندی سیستم جلوگیری شود.
۵. استاندارد ISO 6953: تنظیم دقیق فشار
اگرچه این استاندارد بیشتر برای رگولاتورهای فشار شناخته میشود، اما در شیرهای برقی که دارای سیستم کنترل فشار داخلی یا تناسبی (Proportional) هستند، بسیار حیاتی است. ISO 6953 روشهای تست برای تعیین مشخصات استاتیکی و دینامیکی رگولاتورهای هوای فشرده را مشخص میکند.
۶. استاندارد ISO 10218: ایمنی در محیطهای رباتیک
امروزه بسیاری از شیرهای برقی پنوماتیک روی بازوهای رباتیک یا در سلولهای تولیدی خودکار نصب میشوند. ISO 10218 استاندارد ایمنی برای رباتهای صنعتی است.
نقش شیر برقی: طبق این استاندارد، شیرهای برقی مورد استفاده در رباتیک باید دارای قابلیتهای خاصی مانند تخلیه سریع فشار (Quick Exhaust) یا وضعیت ایمن (Fail-safe) باشند تا در صورت قطع برق یا اضطرار، ربات حرکت ناگهانی نداشته باشد.
۷. استاندارد IEC 60534: کنترل فرآیندهای صنعتی
استاندارد IEC 60534 (که مشابه استاندارد ISA S75 است) عمدتاً برای “شیرهای کنترل فرآیند” (Process Control Valves) نوشته شده است. اما چرا در پنوماتیک مهم است؟
بسیاری از شیرهای برقی پنوماتیک بزرگ که در صنایع نفت، گاز و پتروشیمی برای باز و بسته کردن اکچویتورهای بزرگ استفاده میشوند، باید با الزامات این استاندارد مطابقت داشته باشند. این استاندارد به ظرفیت جریان، تستهای نشتی و مشخصات الکتریکی بوبین (Solenoid) میپردازد.
۸. استاندارد ASME B16.34: استحکام و متریال
استاندارد ASME B16.34 یکی از سختگیرانهترین استانداردهای آمریکایی برای شیرهای فلنجی، رزوه ای و جوشی است.
کاربرد در پنوماتیک: برای شیرهای برقی که در فشارهای بسیار بالا یا در محیطهای خورنده کار میکنند، رعایت این استاندارد الزامی است. این استاندارد پارامترهایی نظیر:
ضخامت دیواره بدنه.
درجهبندی فشار-دما (Pressure-Temperature Ratings).
نوع متریال (مانند استیل ۳۱۶ یا فولاد کربنی).
را تعیین میکند تا از ایمنی کامل دستگاه در شرایط سخت اطمینان حاصل شود.
بیشتر بخوانید: درجه حفاظت IP در سیستم های پنوماتیک
مقایسه استانداردهای اروپایی و آمریکایی
در دنیای پنوماتیک، معمولاً دو جبهه استاندارد وجود دارد:
- استانداردهای ISO: که در اروپا و آسیا بسیار رایج هستند (مانند ISO 5599).
- استانداردهای ANSI/NFPA: که در آمریکای شمالی بیشتر استفاده میشوند.
امروزه بسیاری از سازندگان معتبر سعی میکنند محصولات خود را به گونهای طراحی کنند که هر دو استاندارد را پوشش دهند یا آداپتورهای تبدیل ارائه دهند.
نکات کلیدی در انتخاب شیر برقی بر اساس استاندارد
هنگام خرید یا طراحی سیستم، موارد زیر را چک کنید:
- نوع پایه (Manifold): اگر سیستم شما قدیمی است، چک کنید که آیا از استاندارد ISO 5599-1 تبعیت میکند یا خیر.
- شرایط محیطی: اگر شیر در محیطی با خطر انفجار نصب میشود، علاوه بر استانداردهای فوق، باید استاندارد ATEX یا IECEx را نیز داشته باشد.
- درجه حفاظت (IP Rating): طبق استاندارد IEC 60529، میزان مقاومت بوبین شیر در برابر گرد و غبار و آب باید مشخص باشد (معمولاً IP65).
- ولتاژ بوبین: اطمینان حاصل کنید که مشخصات الکتریکی با استاندارد IEC 60204 (ایمنی ماشینآلات – تجهیزات الکتریکی) مطابقت دارد.
جمعبندی
شناخت استانداردهای ISO 5599، ISO 15407، ISO 6358 و دیگر مراجع بینالمللی، تفاوت بین یک مهندس حرفهای و یک آماتور را رقم میزند. استفاده از شیرهای برقی استاندارد نه تنها هزینه نگهداری را در بلندمدت کاهش میدهد، بلکه ایمنی پرسنل و تجهیزات را تضمین میکند.
اگر در حال طراحی یک جک پنوماتیک ساده هستید یا یک خط تولید پیچیده خودرو، همیشه دفترچه فنی شیر برقی را چک کنید تا از انطباق آن با استانداردهای ذکر شده اطمینان حاصل کنید. رعایت ASME B16.34 در پروژههای سنگین و ISO 10218 در پروژههای رباتیک، ضامن موفقیت و دوام پروژه شما خواهد بود.
