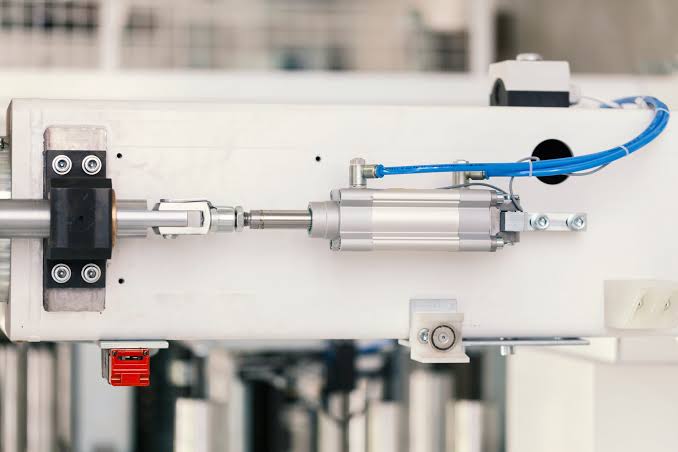

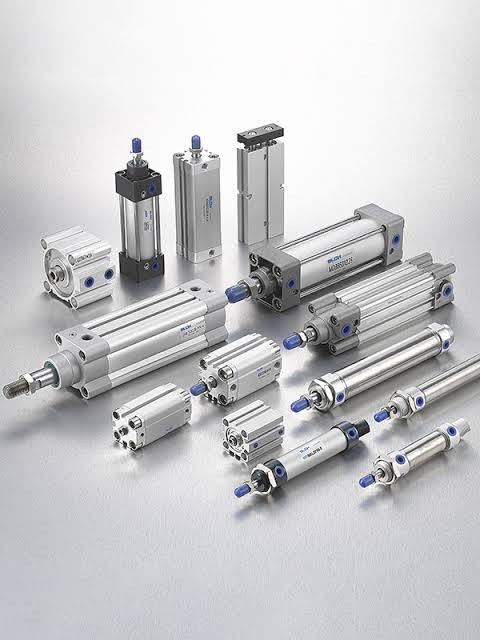

جکهای پنوماتیکی (سیلندرهای بادی) قلب تپنده بسیاری از سیستمهای اتوماسیون صنعتی هستند. از خطوط بستهبندی گرفته تا ماشینآلات سنگین، این قطعات وظیفه تبدیل انرژی هوای فشرده به حرکت خطی را بر عهده دارند. با این حال، به دلیل شرایط کاری سخت (فشار بالا، گرد و غبار، دما) این قطعات در معرض استهلاک و خرابی قرار دارند.
آیا خط تولید شما به دلیل نقص در جکها متوقف شده است؟ در این مقاله، علائم خرابی جک پنوماتیکی را بررسی کرده و روشهای عیبیابی سریع را برای بازگشت به خط تولید در کمترین زمان ممکن آموزش میدهیم.
چرا جکهای پنوماتیکی خراب میشوند؟
قبل از پرداختن به علائم، باید بدانیم که اکثر خرابیها ناشی از عوامل زیر هستند:
- آلودگی هوا: وجود رطوبت و ذرات معلق در هوای فشرده.
- سایش طبیعی: عمر مفید سیلبندها (Seal) و واشرها.
- بارگذاری بیش از حد: اعمال فشار فراتر از ظرفیت طراحی جک.
- عدم روغنکاری (در صورت نیاز): خشک کار کردن قطعات داخلی.
نشانههای اصلی خرابی جک پنوماتیکی (چه زمانی باید نگران شد؟)
تشخیص زودهنگام خرابی میتواند از توقفهای هزینهبر جلوگیری کند. اگر جک پنوماتیکی شما هر یک از علائم زیر را نشان میدهد، سریعاً اقدام کنید:
۱. نشت هوای قابل شنیدن (نشت خارجی)
شایعترین علامت خرابی، صدای “هیس” یا خروج هوا از بدنه جک است. این نشت معمولاً از محل نصب شیلنگها یا درپوشهای انتهایی رخ میدهد و منجر به افت فشار و کاهش قدرت جک میشود.
۲. نشت هوای داخلی (By-pass)
گاهی جک هوا را به بیرون نشت نمیدهد، اما قدرت آن بهشدت کاهش مییابد. این اتفاق زمانی میافتد که پیستون نمیتواند فشار را در یک سمت محفظه حفظ کند و هوا از کنار واشر پیستون به سمت دیگر نشت میکند.
۳. حرکت نامنظم یا کند (Jerkiness)
اگر جک هنگام حرکت میلرزد یا در نقاطی گیر میکند، احتمالا با مشکل “چسبندگی و لغزش” (Stick-Slip) روبرو هستید. این مشکل معمولاً ناشی از خرابی گریس داخلی یا وجود ذرات ریز در مسیر حرکت است.
۴. افزایش زمان سیکل کاری
اگر جک برای رسیدن به انتهای مسیر (Stroke) زمان بیشتری نسبت به قبل صرف میکند، نشانه افت فشار یا نشتی داخلی است که راندمان سیستم را پایین آورده است.
روشهای عیبیابی سریع (گامبهگام)
اگر جک شما به درستی کار نمیکند، قبل از تعویض کامل، مراحل زیر را طی کنید:
گام اول: بررسی منبع هوای فشرده
گاهی مشکل از خود جک نیست. فشار ورودی را با گیج اندازهگیری کنید. آیا فشار کمتر از حد مجاز است؟ فیلترها را بررسی کنید؛ ممکن است گرفتگی فیلتر باعث افت جریان شده باشد.
گام دوم: تست نشت داخلی
برای تشخیص نشت داخلی (By-pass):
- جک را در وضعیت کاملاً باز یا بسته قرار دهید.
- شیلنگ هوای سمت مخالف را باز کنید.
- اگر هوا از پورت باز خارج شد، واشر پیستون (Piston Seal) آسیب دیده است و باید تعویض شود.
گام سوم: بررسی شیلنگها و اتصالات
اتصالات (Fitting) را با اسپری کف صابون بررسی کنید. حبابهای ایجاد شده نشاندهنده نشتی در اتصالات هستند. گاهی اوقات فقط با سفت کردن یا تعویض یک فیتینگ ساده، مشکل حل میشود.
گام چهارم: بازرسی بدنه و میله (Rod)
میله جک را بررسی کنید. وجود خراش، زنگزدگی یا خمیدگی روی میله میتواند باعث خرابی “پکینگها” (Seal Kit) شود. اگر میله خراش عمیق دارد، تعمیر پکینگها بیفایده است و کل میله یا جک باید تعویض شود.
چه زمانی جک را تعمیر و چه زمانی تعویض کنیم؟
این سوال مهمی است که بسیاری از مدیران فنی با آن روبرو هستند.
- تعمیر (سرویس): اگر بدنه جک سالم است و فقط واشرها، پکینگها یا اورینگها فرسوده شدهاند، خرید کیت تعمیر (Seal Kit) بسیار اقتصادیتر از خرید جک جدید است.
- تعویض: اگر بدنه جک (لوله سیلندر) دچار خط و خش عمیق شده، میله جک کج شده است و یا هزینهی تعمیر (شامل زمان تکنسین) بیش از ۵۰٪ قیمت یک جک نو است، تعویض منطقیتر است.
نکات کلیدی برای افزایش طول عمر جکهای پنوماتیکی
برای جلوگیری از خرابیهای مکرر، این استراتژیهای نگهداری پیشگیرانه (PM) را اجرا کنید:
- استفاده از واحد مراقبت (FRL): نصب فیلتر، رگولاتور و روغنزن (در صورت نیاز) الزامی است. فیلترها رطوبت و ذرات را میگیرند و رگولاتور فشار کاری را تنظیم میکند.
- کنترل کیفیت هوای فشرده: هوای مرطوب دشمن اصلی جکهای پنوماتیکی است. حتماً از خشککن (Air Dryer) در کمپرسورخانه استفاده کنید.
- انتخاب درست جک: جک را بر اساس بار و فشار کاری انتخاب کنید. انتخاب جک ضعیفتر از نیاز، منجر به خرابی زودهنگام میشود.
- برنامه بازدید دورهای: ماهیانه اتصالات و عملکرد جکها را چک کنید تا نشتهای ریز قبل از تبدیل شدن به توقف خط تولید، شناسایی شوند.
نتیجهگیری
جکهای پنوماتیکی اجزای قدرتمند اما حساسی هستند. شناخت علائم خرابی جک پنوماتیکی مانند نشت هوا، کندی حرکت و افت فشار، به شما کمک میکند تا پیش از وقوع بحران، سیستم را عیبیابی کنید. با اجرای روشهای سریع عیبیابی ذکر شده و رعایت نکات نگهداری، میتوانید طول عمر قطعات خود را افزایش داده و از هزینههای غیرضروری تعمیر و توقف تولید جلوگیری کنید.
