لوازم جک DNC-63-PPV-A برند Festo

از آنجا که سری DNC یک سری استاندارد (ISO 15552) است، بسیاری از لوازم جانبی آن با سایر سیلندرهای استاندارد فستو (مثل سری DSBC که جایگزین مدرن‌تری برای DNC است) مشترک هستند.

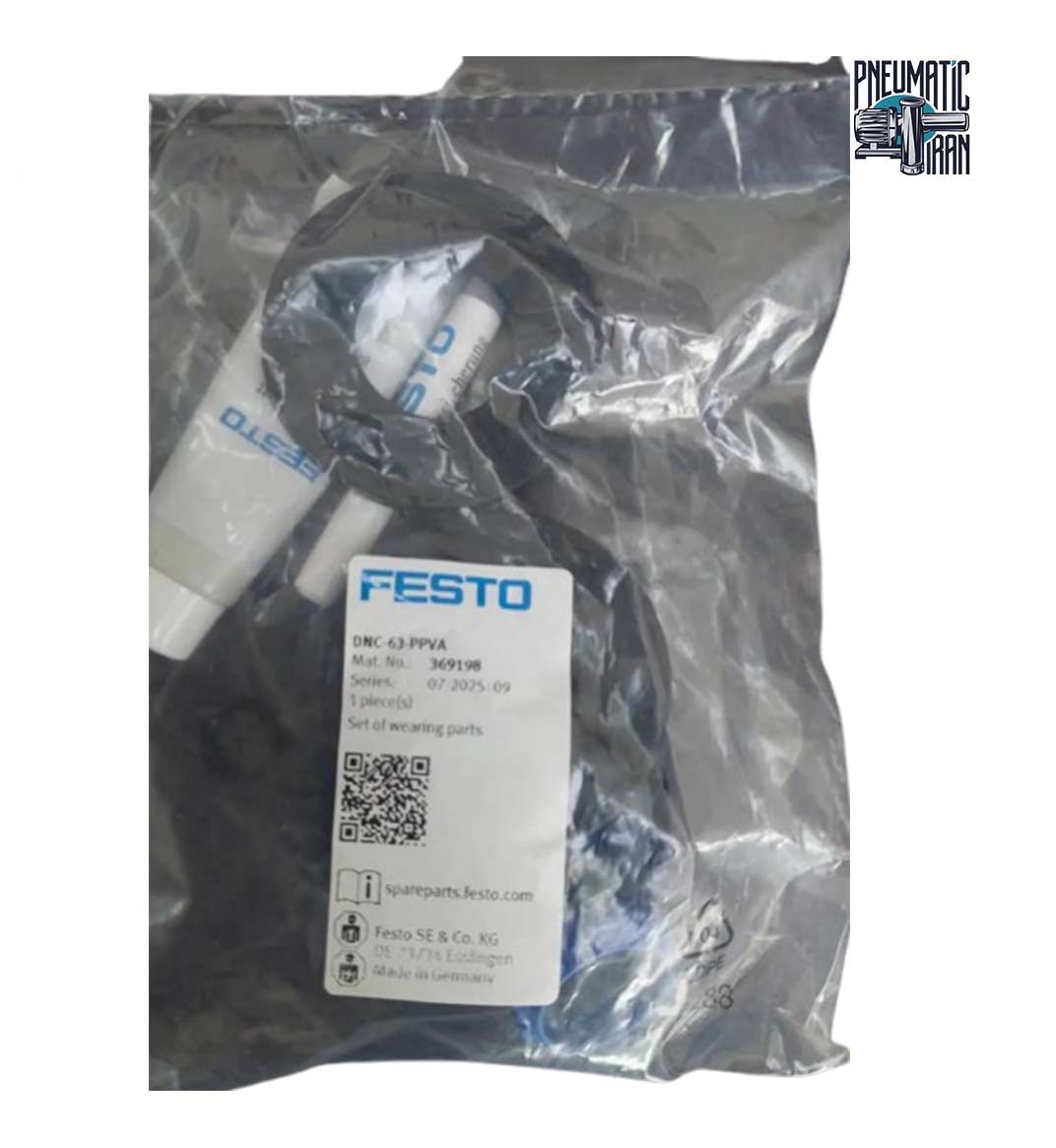

شناسه محصول: Set of wearing parts DNC-63-PPV-A Festo دسته: جک کامپکت Festo

قیمت محصول

برای دریافت مشاوره با ما در ارتباط باشید.

توضیحات محصول

برای بررسی لوازم جانبی (Accessories) جک پنوماتیک Festo DNC-63-PPV-A، ابتدا باید بدانیم که این سیلندر از نوع ISO 15552 (استاندارد بین‌المللی) است. عدد “63” نشان‌دهنده قطر پیستون ۶۳ میلی‌متری و “PPV” به معنای سیستم ضربه‌گیر قابل تنظیم (Adjustable Cushioning) و “A” به معنای مجهز بودن به آهنربا برای سنسور است.

برای این سیلندر، دسته‌بندی کلی لوازم جانبی به شرح زیر است:

۱. اتصالات و تجهیزات نصب (Mounting Accessories)

این قطعات برای اتصال فیزیکی جک به بدنه دستگاه استفاده می‌شوند:

پایه پایی (Foot Mounting – HNC/CRHNC): برای نصب جک روی یک سطح صاف (کف یا دیواره).
فلنج جلو یا عقب (Flange Mounting – FNC): برای نصب مستقیم سیلندر روی صفحات یا دیواره‌های دستگاه.
لولا یا چنگکی (Clevis Foot/Trunnion – LNC/LSNG): برای ایجاد حرکت چرخشی یا مفصلی جک.
سر جک (Clevis/Rod Eye – SG/SGS/SGA): قطعاتی که به انتهای شفت (Rod) متصل می‌شوند تا نیروی جک را به قطعه کار منتقل کنند (مثل اتصالات توپی یا چنگکی).

۲. سنسورهای موقعیت (Proximity Sensors)

از آنجا که این مدل دارای حرف “A” در انتهای کد است، مجهز به آهنربای داخلی است و می‌توان روی آن سنسور نصب کرد:

سنسورهای سری SMT-8M: پرکاربردترین سنسورهای فستو برای شیارهای T-slot (که در پروفیل سیلندر DNC تعبیه شده است).
سنسورهای SMT-8G: مدل‌های اقتصادی‌تر برای همین کاربرد.

۳. اتصالات باد (Fittings & Tubing)

برای ورود و خروج باد در پورت‌های جک:

اتصالات پنوماتیک (Fittings): مدل‌های “QS” (سریع‌نصب فستو) با سایز رزوه 3/8 اینچ (برای سیلندر قطر ۶۳).
شیلنگ (Tubing): شیلنگ‌های پلی‌اورتان (PUN) با سایز مناسب که معمولاً ۱۰ یا ۱۲ میلی‌متر است.
شیرهای کنترل سرعت (One-way Flow Control Valves): سری GRLA یا VFOE که مستقیماً روی پورت‌های جک نصب می‌شوند تا سرعت حرکت رفت و برگشت را تنظیم کنند.

جدول راهنمای انتخاب لوازم جانبی برای DNC-63

نوع لوازم	نام عمومی	نام کد فنی فستو (مثال)
نصب پایه	Foot Mounting	HNC-63
نصب فلنج	Flange Mounting	FNC-63
نصب چنگکی	Clevis Foot	LNC-63
اتصال شفت	Rod Clevis	SG-M16x1.5
سنسور	Proximity Sensor	SMT-8M-A-PS-24V
تنظیم سرعت	Flow Control	GRLA-3/8-QS-10

نکته بسیار مهم برای خرید:

از آنجا که سری DNC یک سری استاندارد (ISO 15552) است، بسیاری از لوازم جانبی آن با سایر سیلندرهای استاندارد فستو (مثل سری DSBC که جایگزین مدرن‌تری برای DNC است) مشترک هستند.

پیشنهاد:

اگر قصد خرید دارید، حتماً هنگام استعلام قیمت، “قطر پیستون (63mm)” و “کورس جک (Stroke)” خود را دقیق ذکر کنید. برای قطعات نصب، حتماً مشخص کنید که می‌خواهید جک را به صورت “ثابت” نصب کنید یا “متحرک (لولا‌دار)”؛ زیرا قطعات نصب برای این دو حالت کاملاً متفاوت هستند.

آیا در مورد بخش خاصی از این سیلندر (مثلاً تعمیرات، تعویض پکینگ، یا نحوه اتصال سنسور) سوال فنی دیگری دارید؟
