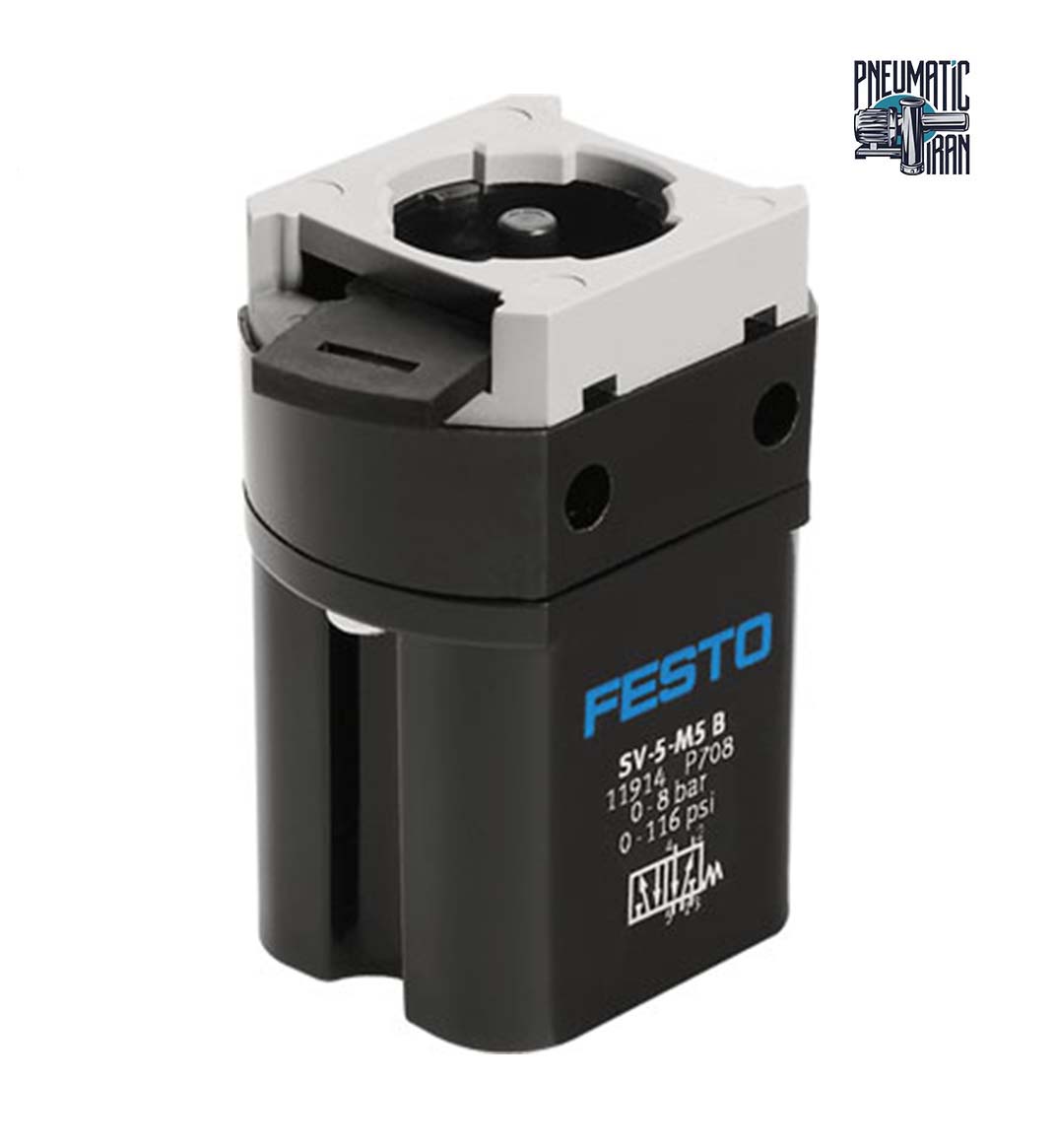

شیر دستی پنوماتیک مدل SV-5-M5-B برند Festo

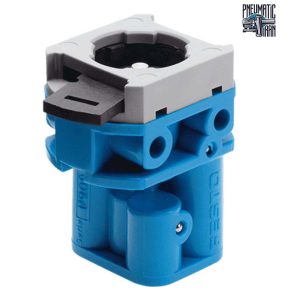

بررسی تخصصی و راهنمای خرید شیر سلکتوری پنوماتیک فستو (Festo) مدل SV-3-M5

در سیستم‌های پنوماتیک صنعتی و آزمایشگاهی، گاهی نیاز است که فرمان‌های کنترلی کوچک، سوئیچ‌های تغییر وضعیت یا تست‌های دستی مستقیماً از روی پنل دستگاه یا تابلو صادر شوند. شیر کنترل پنلی (Front Panel Valve) مدل SV-3-M5 (با کد سفارش قطعه 6817) از سری شیرهای مکانیکی و دستی فستو است که به طور اختصاصی برای نصب روی بدنه تابلوها و جعبه‌های کنترل طراحی شده است.

کالبدشکافی ساختار و مشخصات عملکردی SV-3-M5

• تابع عملکرد (Valve Function): این قطعه یک شیر ۳/۲ راه نرمال بسته (3/2-way, Normally Closed) به صورت مونواستابل (Monostable) است؛ یعنی با تحریک دستی تغییر وضعیت داده و پس از برداشتن نیرو (در مدل‌های برگشت‌پذیر فنری یا فشاری)، به حالت اولیه بازمی‌گردد.
• سایز اتصالات پنوماتیک: پورت‌های اتصال هوای فشرده در این مدل از نوع M5 (رزوه متریک ریز) هستند که آن را برای مدارهای پنوماتیک مینیاتوری، تجهیزات ابزاردقیق و لوله‌کشی‌های ظریف بسیار ایده‌آل می‌کند.
• دبی اسمی (Standard Nominal Flow Rate): دبی جریانی این شیر معادل ۶۵ لیتر بر دقیقه است که متناسب با ابعاد کوچک و مینیاتوری آن، برای راه‌اندازی و فرمان‌دهی به سیلندرهای کوچک یا به عنوان شیر پایلوت (Pilot Valve) در مدارات فرمان پنوماتیک کاملاً کفایت می‌کند.
• بازه فشار کاری: این شیر قادر است در بازه وسیعی از فشارها شامل وکیوم (خلاء تا $-0.95\text{ bar}$) تا فشارهای مثبت معمول پنوماتیک به طور پایدار کار کند.
• طراحی پنلی (Front Panel Mounting): ساختار این شیر به گونه‌ای است که بدنه آن پشت پنل تابلو قرار گرفته و تنها بخش محرک یا سلکتوری آن از روی پنل قابل دسترس است که ظاهری بسیار شکیل، صنعتی و مرتب به تابلوهای فرمان می‌بخشد.

کاربردهای اصلی در صنعت

1. تابلوهای فرمان پنوماتیک خالص (All-Pneumatic Control Panels): در محیط‌هایی که امکان استفاده از برق یا مدارهای الکترونیکی وجود ندارد (مانند محیط‌های مستعد انفجار یا خطوط صنایع شیمیایی)، این شیرها به عنوان کلیدهای فرمان دستی عمل می‌کنند.
2. ماشین‌آلات بسته‌بندی و تست: برای تغییر مسیرهای سریع سیگنال‌های کنترلی یا راه‌اندازی دستی تجهیزات آزمایشی مینیاتوری.

جمع‌بندی نهایی

شیر سلکتوری و کنترل پنلی پنوماتیک Festo SV-3-M5 یک راه‌حل بی‌نقص، مینیاتوری و کاملاً مهندسی‌شده برای ارسال سیگنال‌های پنوماتیکی از روی تابلوهای فرمان است. کیفیت ساخت بالا، دقت عملکرد مکانیزم داخلی و دوام تکرارپذیر آلمانی، این قطعه را به انتخابی مطمئن برای مهندسان طراح مدارهای پنوماتیک خالص تبدیل کرده است.
