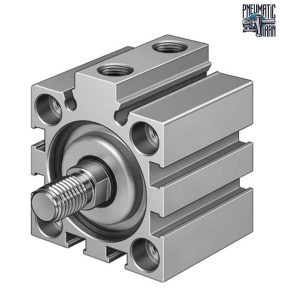

جک کامپکت ADVC-80-10-I-P پنوماتیک برند Festo
جک کامپکت فستو مدل ADVC-80-10-I-P یکی از پرکاربردترین سیلندرهای پنوماتیک کورس کوتاه (Short-stroke Cylinder) شرکت معتبر فستو آلمان (Festo) است.
قیمت محصول
تماس بگیرید
توضیحات محصول
جک کامپکت پنوماتیک فستو (Festo) مدل ADVC-80-10-I-P
جک کامپکت فستو مدل ADVC-80-10-I-P یکی از پرکاربردترین سیلندرهای پنوماتیک کورس کوتاه (Short-stroke Cylinder) شرکت معتبر فستو آلمان (Festo) است. این سیلندر با طراحی فشرده و بدنه مستحکم، برای خطوط اتوماسیون صنعتی و محیطهایی که با محدودیت فضا مواجه هستند اما نیاز به اعمال نیروی بالا دارند، انتخابی ایدهآل است.
تحلیل کد فنی جک فستو ADVC-80-10-I-P
شناسه فنی محصولات فستو ساختار مهندسی دقیق آنها را بازگو میکند:
- ADVC: نماد سیلندرهای کورس کوتاه و کامپکت شرکت فستو (Short-stroke cylinder).
- ۸۰ (Piston Ø): قطر پیستون معادل ۸۰ میلیمتر (تولید نیروی بالا در ابعاد فشرده).
- ۱۰ (Stroke): طول کورس حرکتی پیستون معادل ۱۰ میلیمتر.
- I (Female Thread): مجهز به رزوه مادگی (داخلی) سر شفت جهت اتصال آسان ابزار و فیکسچرها.
- P (Cushioning): دارای پدهای ضربهگیر الاستیک منعطف در دو انتهای کورس جهت مهار ضربه بدون نیاز به تنظیم دستی.
ویژگیها و مزایای برجسته جک کامپکت ADVC-80-10-I-P
۱. نیروی بسیار بالا در ابعاد کوچک:
با وجود قطر پیستون ۸۰ میلیمتری، این جک در فشار ۶ بار نیرویی بیش از ۳۰۰ کیلوگرم-نیرو (حدود ۳۰۰۰ نیوتن) اعمال میکند؛ در حالی که طول بدنه به دلیل کورس ۱۰ میلیمتری فوقالعاده کوتاه و سبک است.
۲. پاسخ زمانی فوقالعاده سریع:
به دلیل کورس کوتاه ۱۰ میلیمتری، جابجایی پیستون در کسری از ثانیه انجام میشود که راندمان کاری ماشینآلات را بهطور چشمگیری بالا میبرد.
۳. کیفیت ساخت بالا و طول عمر طولانی:
سیلندرهای Festo با تکنولوژی آببندی پیشرفته و مقاومت در برابر استهلاک طراحی شدهاند تا در کارکردهای مداوم کارخانهای افت فشار پیدا نکنند.
۴. نصب و راهاندازی آسان:
به لطف رزوههای مادگی تعبیهشده روی بدنه و سر شفت، این جک را میتوان در جهات مختلف مستقیماً روی بدنه ماشینآلات یا فیکسچرهای صنعتی نصب کرد.
کاربردهای متداول جک پنوماتیک فستو ADVC-80-10-I-P
- سیستمهای فیکسچر و کلمپینگ (Clamping): مهار و نگهداشتن قطعات سنگین حین ماشینکاری یا جوشکاری.
- خطوط پرس و پرچکاری سبک: اعمال ضربه و فشار سریع و متمرکز.
- قالبهای تزریق پلاستیک و متالورژی: کاربرد در بخش خروج قطعه (Ejector) یا قفلکنندهها.
- ماشینآلات بستهبندی: مهر و موم کردن، پانچ و برچسبزنی پرسرعت.
اطلاعات محصول
| برند سازنده |
فستو (Festo) |
|---|---|
| کد مدل |
ADVC-80-10-I-P |
| نوع سیلندر |
کامپکت / کورس کوتاه (Compact / Short-stroke) |
| نحوه عملکرد |
عملکرد دوطرفه (Double-acting) |
| قطر پیستون (Bore Size) |
۸۰ میلیمتر |
| طول کورس (Stroke) |
۱۰ میلیمتر |
| نوع رزوه سر شفت |
مادگی (Female Thread) |
| سایز رزوه شفت |
M12 |
| نوع ضربهگیر (Cushioning) |
ضربهگیر منعطف پلیمری در دو طرف (P-cushioning) |
| محدوده فشار کاری |
۰.۶ تا ۱۰ بار (bar) |
| سیال کاری |
هوای فشرده استاندارد (فیلتر شده، با یا بدون روغنکاری) |
| دمای کاری محیط |
۲۰- الی ۸۰+ درجه سانتیگراد |
| سایز پورت هوا |
G 1/8 اینچ |
| جنس بدنه |
آلومینیوم آنودایز شده مقاوم به خوردگی |
| جنس شفت پیستون |
فولاد پرکربن / آبکاریشده ضدسایش |
