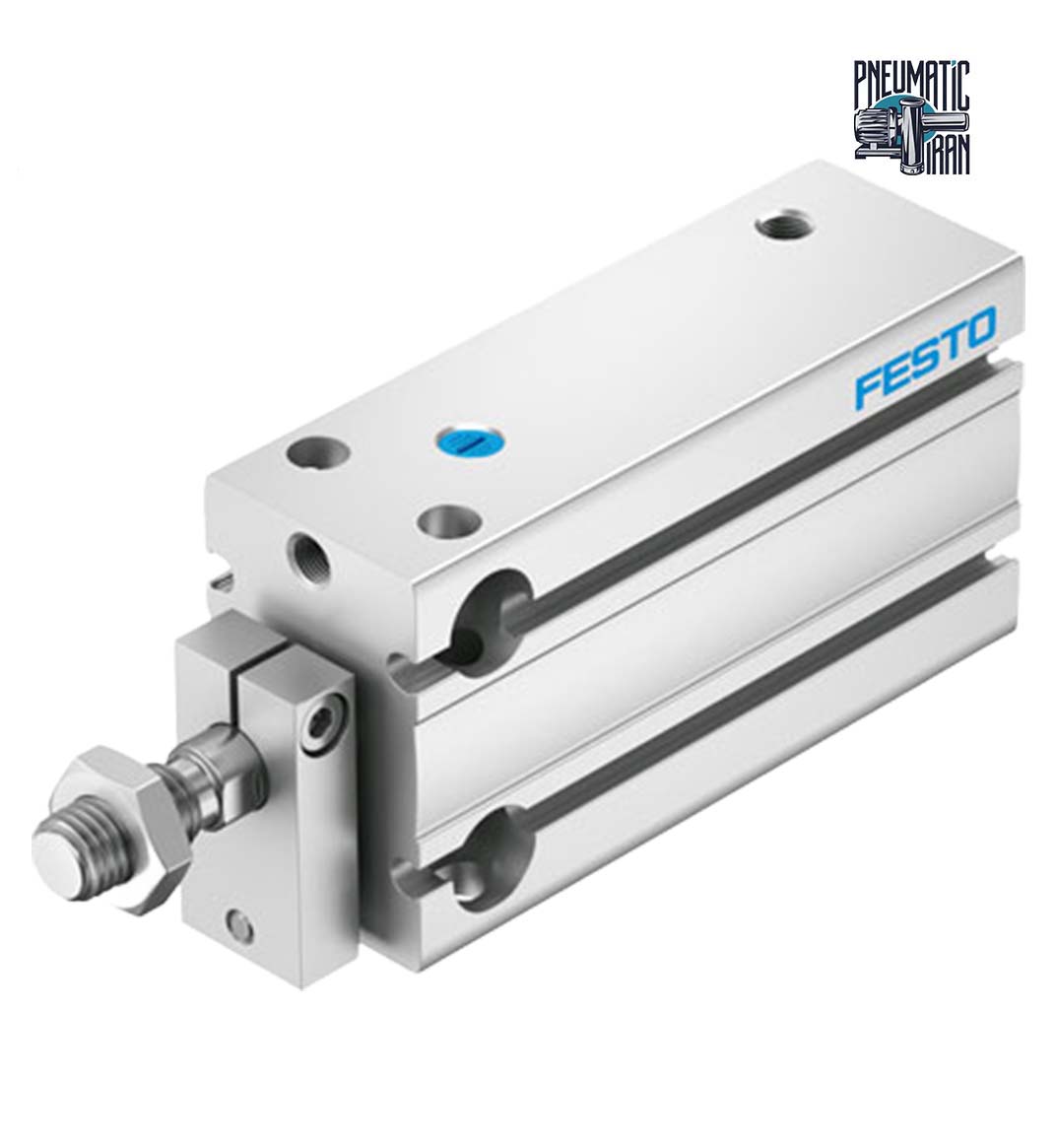

جک کامپکت پنوماتیک DPDM-Q-25-40-PA برند Festo

جک کامپکت پنوماتیک DPDM-Q-25-40-PA فستو (Festo)؛ مشخصات، ویژگی‌ها و خرید

سیلندر پنوماتیک کامپکت DPDM-Q-25-40-PA یکی از پرکاربردترین عملگرهای خطی کمپانی آلمانی Festo با پارت‌نامبر 4840830 است. این جک از سری سیلندرهای چندمنظوره موسوم به Multi-Mount بوده و به دلیل ساختار فشرده و طراحی بهینه‌شده بدنه، حداکثر توان مکانیکی را در حداقل فضای اشغال‌شده ارائه می‌دهد.

سری DPDM جایگزین مدرن و بهینه‌تر سری قدیمی DMM فستو است که با حفظ همان استانداردهای نصبی، ارتفاع بدنه کوتاه‌تر و وزن کمتری دارد.

ویژگی‌ها و مزایای برجسته جک DPDM-Q-25-40-PA

۱. شفت ضد چرخش (Non-Rotating) برای دقت بالا

وجود حرف Q در این سیلندر به معنای تجهیز آن به شفت ضد چرخش و یوک هدایت‌کننده است. این ساختار مانع از انحراف زاویه‌ای و چرخش بار حین حرکت شده و انتخابی عالی برای عملیات جاگذاری (Pick & Place)، استاپرها و کلمپینگ دقیق قطعات است.

۲. عملکرد دوطرفه (Double-Acting) با نیروی خروجی مناسب

این مدل با قطر پیستون ۲۵ میلی‌متر در کورس رفت تحت فشار ۶ بار، نیروی تئوریک معادل ۲۹۵ نیوتن تولید می‌کند. کنترل رفت و برگشت توسط فشار باد، کنترل دقیق‌تری روی سرعت و موقعیت پیستون در مقایسه با مدل‌های یک‌طرفه به دست می‌دهد.

۳. انعطاف کم‌نظیر در نصب (Multi-Mounting)

پوسته آلومینیومی این جک دارای سطوح رزوه‌دار و سوراخ‌های عبوری متنوع است که امکان نصب مستقیم از جلو، عقب، کف و جناحین را بدون نیاز به براکت‌ها و اتصالات واسطه فراهم می‌کند.

۴. ابعاد فشرده‌تر نسبت به سری DMM

سیلندر DPDM با رابط‌ها و الگوی سوراخ‌کاری سری DMM کاملاً همخوانی دارد، اما به دلیل طراحی مدرن‌تر، طول کلی آن به‌طور محسوسی کوتاه‌تر بوده و موجب صرفه‌جویی در حجم دستگاه‌ها می‌شود.

کاربردهای صنعتی سیلندر DPDM-Q-25-40-PA

• فیکسچرهای مونتاژ و کلمپینگ: قفل و مهار قطعات بدون چرخش ابزارگیر
• خطوط بسته‌بندی و سورتینگ: متوقف‌کننده پالت‌ها (Stopper) و هدایت خطی محصولات
• سیستم‌های Pick and Place: انتقال قطعات الکترونیکی، پلاستیکی و دارویی
• ماشین‌آلات قالب‌گیری و پرس سبک: جابه‌جایی و باز و بسته کردن مکانیزم‌های ظریف

نکات نصب و راه‌اندازی

• انتخاب سنسور مگنتی: این جک با سنسورهای مجاورتی شیار فستو (مانند سری SMT-8M یا SME-8M) سازگار است و شیارهای تعبیه‌شده روی بدنه، نصب و تنظیم سریع سنسور را تضمین می‌کنند.
• تنظیم سرعت کورس: جهت تنظیم دقیق سرعت باز و بسته شدن سیلندر و جلوگیری از ضربه‌های شدید مکانیکی، استفاده از فلوکنترل‌های سرجکی فستو (مانند سری GRLA-M5) توصیه می‌شود.
