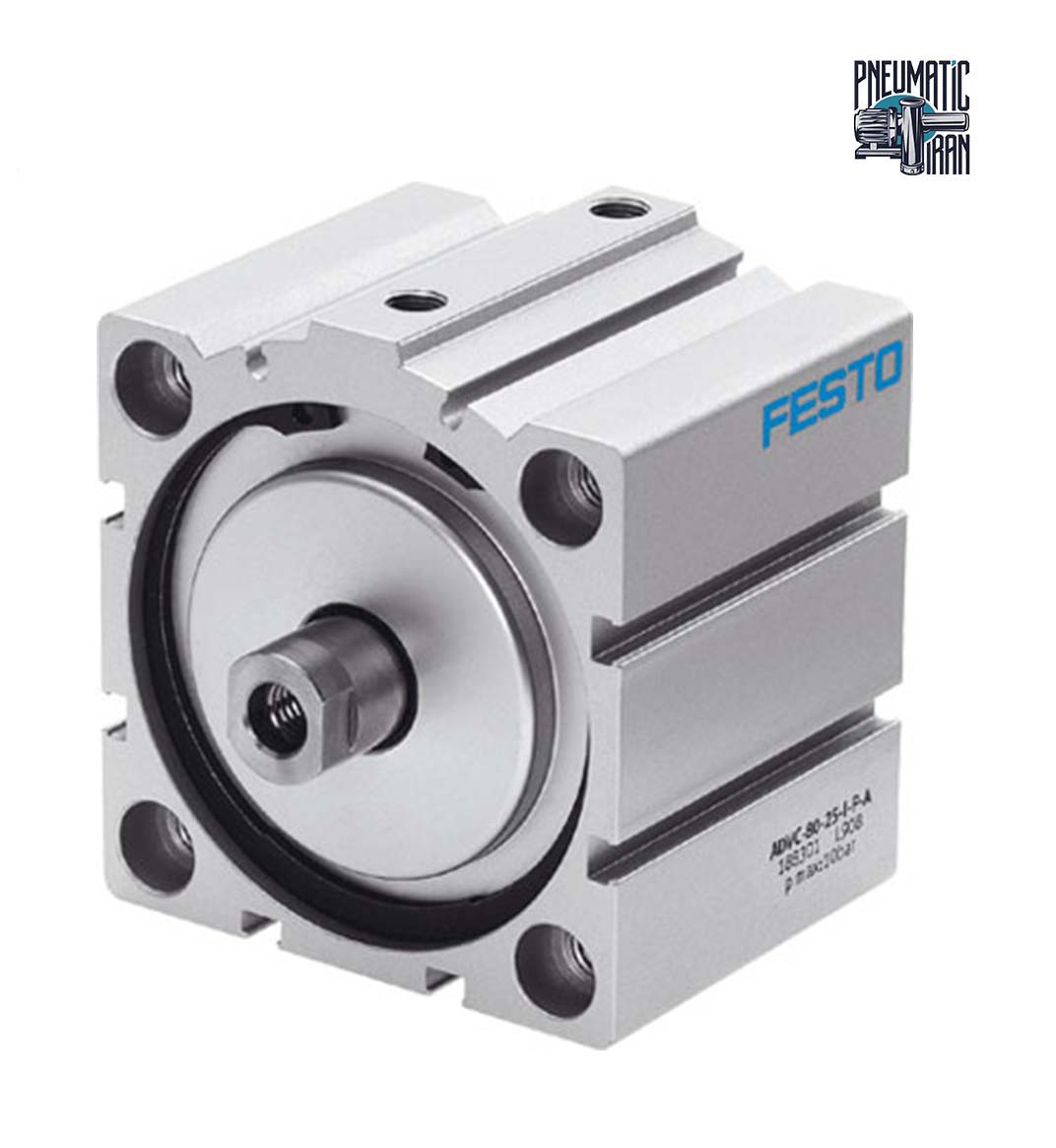

جک کامپکت پنوماتیک ADVC-80-25-I-P-A برند Festo

جک کامپکت پنوماتیک فستو (Festo) مدل ADVC-80-25-I-P-A (کد سفارش: 188311)

سیلندر کامپکت فستو مدل ADVC-80-25-I-P-A از سری سیلندرهای کورس کوتاه (Short-stroke) کمپانی آلمانی Festo است. این مدل با داشتن قطر پیستون ۸۰ میلی‌متر و کورس حرکتی ۲۵ میلی‌متر (حداکثر کورس استاندارد این سری در قطر ۸۰)، توانایی تولید نیروی خطی قابل‌توجهی را در کمترین فضای ممکن فراهم می‌آورد.

وجود مگنت داخلی جهت بازخورد موقعیت به PLC و رزوه مادگی سر شفت (M12)، این جک را به انتخابی استاندارد و بهینه برای ایستگاه‌های فیکسچرینگ، کلمپینگ قطعات سنگین و سیستم‌های اتوماسیون فشرده تبدیل کرده است.

تحلیل کد فنی جک فستو ADVC-80-25-I-P-A

• ADVC: سیلندر کامپکت کورس کوتاه دوطرفه (Double-acting Short-stroke cylinder).
• ۸۰ (Piston Ø): قطر پیستون معادل ۸۰ میلی‌متر با قابلیت تولید نیروی بیش از ۳۰۰ کیلوگرم‌-نیرو ($3016\text{ N}$).
• ۲۵ (Stroke): طول کورس حرکتی ۲۵ میلی‌متر.
• I (Female Thread): شفت دارای رزوه مادگی (Internal Thread – M12) در پیشانی پیستون برای اتصال پیچ مستقیم.
• P (Cushioning): مجهز به ضربه‌گیرهای پلیمری الاستیک (Flexible Cushioning) در دو انتهای مسیر حرکت.
• A (Position Sensing): دارای پیستون مغناطیسی (مگنت داخلی) به منظور پایش وضعیت توسط سنسورهای مجاورتی.

ویژگی‌ها و مزایای برجسته

۱. کورس حرکتی بهینه ۲۵ میلی‌متر:

در سری ADVC، کورس ۲۵ میلی‌متر بالاترین کورس استاندارد برای قطر ۸۰ میلی‌متر است که آزادی عمل بهتری را برای کلمپ، هل دادن، جابه‌جایی و باز و بسته کردن فیکسچرها نسبت به کورس‌های کوتاه ۱۰ و ۱۵ میلی‌متری فراهم می‌آورد.

۲. امکان کنترل موقعیت هوشمند با سنسور:

به لطف پیستون مغناطیسی، کاربر می‌تواند وضعیت باز یا بسته بودن سیلندر را با بستن سنسورهای مگنتی بدون تماس به شبکه کنترل (PLC) ارسال کرده و از خطاهای انسانی یا توقف ناخواسته خط تولید جلوگیری کند.

۳. رزوه مادگی تخت و جمع‌وجور:

رزوه مادگی (M12) سبب می‌شود که پیشانی شفت در حالت جمع‌شده به بدنه نزدیک بماند و برای یونیت‌هایی که نیازمند اتصال مستقیم پیچ، راد یا پدهای لاستیکی کلمپینگ تخت هستند، کاملاً مناسب باشد.

۴. اشغال فضای نصب کم (تا ۶۰٪ کمتر از جک‌های استاندارد):

نسبت نیرو به حجم در این جک بسیار بالاست و فضایی بسیار فشرده‌تر از سیلندرهای استوانه‌ای یا پروفیلی اشغال می‌کند.

کاربردهای صنعتی

• دستگاه‌های تراش، فرز CNC و فیکسچرهای جوشکاری: مهار ایمن و پرقدرت قطعات کار حین عملیات ماشین‌کاری.
• پرس‌های پنوماتیک، خطوط پرچ‌کاری و پانچ سبک: انتقال نیروی ۳۰۰۰ نیوتنی در یک کورس متمرکز ۲۵ میلی‌متری.
• ماشین‌آلات بسته‌بندی و فرم‌دهی کارتن: مکانیزم‌های اعمال فشار، خم‌کاری و چسب‌زنی.
• صنایع تزریق پلاستیک و متالورژی: جابه‌جایی پین‌های پران و قفل‌کننده‌های کورس کوتاه.
