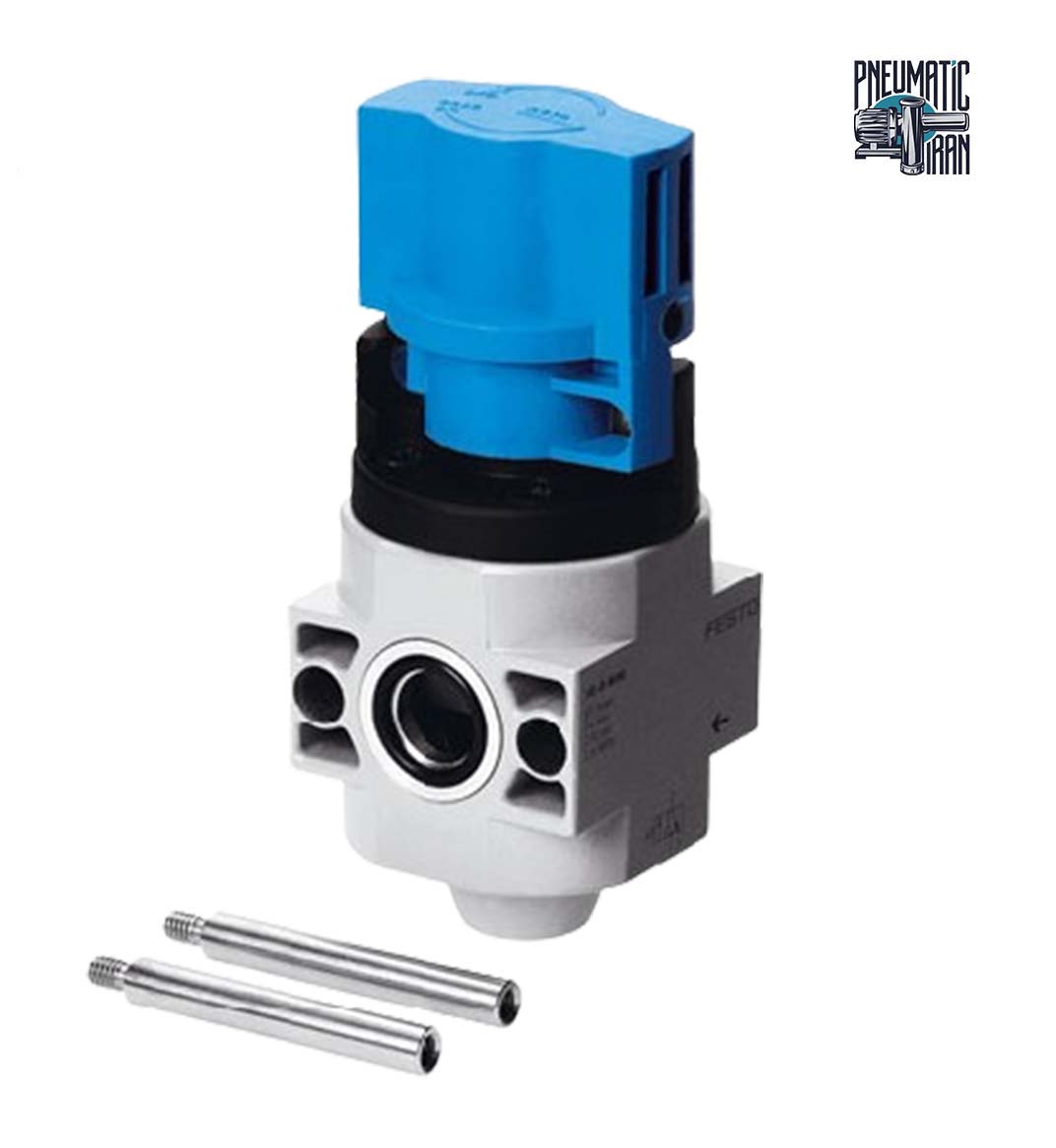

شیر پنوماتیک دستی مدل HE-D-MINI برند فستو
ابعاد کامپکت سایز MINI آن را به گزینه‌ای ایده‌آل برای نصب در فضاهای محدود، داخل کابینت‌ها و تابلوهای کنترل پنوماتیک و همچنین ماشین‌آلات با مصرف هوای متوسط و سبک تبدیل کرده است.
قیمت محصول
توضیحات محصول
بررسی تخصصی شیر پنوماتیک دستی فستو (Festo) مدل HE-D-MINI
شیر پنوماتیک دستی Festo مدل HE-D-MINI از محبوب‌ترین شیرهای قطع و وصل ایمن (On/Off Manual Valve) از خانواده مشهور سری D (D-Series) کمپانی فستو است. این تجهیز به عنوان عضو ورودی واحدهای مراقبت هوای فشرده در سایز MINI طراحی شده و راهکاری جمع‌وجور، مطمئن و کارآمد برای قطع، وصل و تخلیه سریع هوای فشرده مدارهای پنوماتیک به شمار می‌رود.
ابعاد کامپکت سایز MINI آن را به گزینه‌ای ایده‌آل برای نصب در فضاهای محدود، داخل کابینت‌ها و تابلوهای کنترل پنوماتیک و همچنین ماشین‌آلات با مصرف هوای متوسط و سبک تبدیل کرده است.
ویژگی‌ها و مزایای برجسته شیر دستی HE-D-MINI فستو
- مکانیزم عملکردی 3/2 راهه با تخلیه اضطراری:این شیر در حالت بسته، علاوه بر قطع خط تغذیه ورودی، هوای فشرده محبوس در مدار را از طریق درگاه اگزوز (پورت ۳) به صورت آنی به محیط تخلیه می‌کند تا خطرات ناشی از انرژی ذخیره‌شده پنوماتیکی به صفر برسد.
- پشتیبانی از پروتکل‌های ایمنی LOTO (Lockout/Tagout):دسته گردان این شیر دارای شیار اختصاصی جهت نصب قفل آویز است. این قابلیت از روشن شدن ناخواسته دستگاه توسط افراد متفرقه در زمان عملیات تعمیرات و سرویس (PM) جلوگیری می‌نماید.
- طراحی ماژولار و هماهنگ با سری D:بدون نیاز به مغزی‌ها یا اتصالات رزوه لوله‌ای پیچیده، به آسانی به سایر اجزای سری D سایز MINI نظیر رگلاتور، فیلتر و روغن‌زن متصل می‌شود.
- ابعاد جمع‌وجور و سبک:سایز MINI حجم بسیار کمی از فضای دستگاه را اشغال کرده و برای سیستم‌های نیمه‌سنگین، سبک و آزمایشگاهی کاملاً متناسب است.
- طول عمر بالا و هوابندی بی‌نقص:بدنه مستحکم آلومینیومی همراه با سیل‌های NBR باکیفیت، مقاومت مکانیکی بالا و حداقل افت فشار را در طی سیکل‌های کاری متعدد تضمین می‌کند.
مقایسه کاربردی: سایز MINI در برابر سایز MAXI
سایز MINI: مناسب کاربردهای با دبی متوسط تا 2,300 l/min، فضاهای محدود، تابلوهای پنوماتیک و ایستگاه‌های کاری سبک. سایز MAXI: مخصوص خطوط مادر و اصلی کارخانجات، ماشین‌آلات سنگین و پرمصرف با دبی عبوری بیش از 8,000 l/min.
کاربردهای متداول شیر HE-D-MINI
- ایستگاه‌های کاری مونتاژ، خطوط بسته‌بندی سبک و تجهیزات دارویی/غذایی.
- ورودی هوای تابلوهای کنترل پنوماتیک و شیرهای برقی نامور (Namur).
- تجهیزاتی که نیاز به تفکیک و قطع دستی ایمن هوای فشرده در مقیاس دستگاه دارند.
اطلاعات محصول
| برند |
Festo (فستو) آلمان |
|---|---|
| کد مدل |
HE-D-MINI |
| سری محصول |
سری D (سایز ماژولار MINI) |
| عملکرد شیر (Valve Function) |
3/2 راهه، دو وضعیتی (Bistable)، با تخلیه مدار |
| نوع تحریک (Actuation) |
دستی چرخشی (Manual Rotary) |
| سایز پورت‌های ورودی و خروجی (۱ و ۲) |
عموماً G 1/8 , G 1/4 , G 3/8 (بسته به کد فرعی) |
| پورت اگزوز / تخلیه (Port 3) |
G 1/8 |
| دبی نامی استاندارد |
حدود 1,000 تا l/min 2,300 l/min (متناسب با سایز کانکشن) |
| سیال کاری |
هوای فشرده استاندارد و تصفیه‌شده (ISO 8573-1:2010) |
| قابلیت قفل‌گذاری (Lockable) |
دارد (با قفل آویز استاندارد) |
| جنس بدنه |
آلومینیوم دایکست (Die-cast Aluminium) |
| جنس آب‌بندها (Seals) |
NBR |
