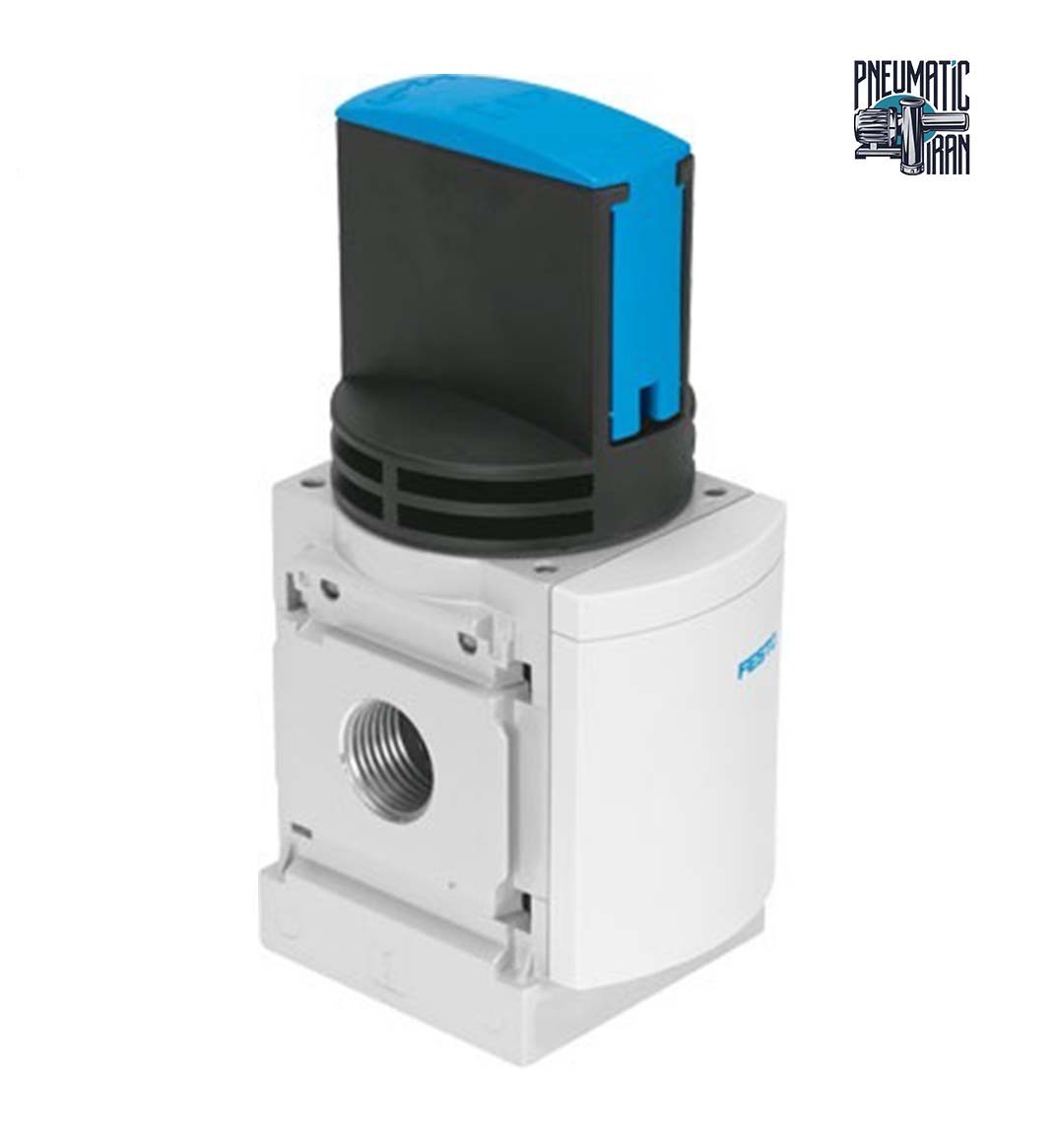

شیر قطع و وصل دستی پنوماتیک مدل MS4-EM1-1/4 برند Festo

بررسی تخصصی و راهنمای خرید شیر قطع و وصل دستی فستو (Festo) مدل MS4-EM1-1/4

در هر مداری از هوای فشرده، وجود نقطه‌ای مطمئن برای ایزوله کردن، قطع جریان و تخلیه فشار خط (Vent/Exhaust) قبل از انجام سرویس، تعمیرات یا نگهداری دوره‌ای ماشین‌آلات، یک الزام حیاتی ایمنی است. شیر دستی قطع و وصل فستو مدل MS4-EM1-1/4 (با کد سفارش عمومی یا نمونه‌های مشابه سری MS4-EM1) به طور ویژه برای همین منظور مهندسی شده است.

کالبدشکافی ساختار و مکانیزم عملکرد MS4-EM1-1/4

این تجهیز در دسته‌بندی شیرهای ۳/۲ راه (3/2-way) چرخشی دستی (Rotary Switching Valve) قرار دارد. مکانیزم آن به صورت بای‌استابل (Bistable) است؛ یعنی اهرم یا ولوم چرخشی آن در حالت‌های قطع یا وصل به صورت مطمئن قفل می‌شود و تغییر وضعیت آن با یک چرخش دستی ساده و روان انجام می‌گیرد.

• سایز اتصال (Pneumatic Connection): سایز دنده‌های پورت ورودی و خروجی در این مدل G1/4 است که یکی از رایج‌ترین سایزها در مدارهای کنترلی پنوماتیک متوسط به شمار می‌رود.
• سایز بدنه سری MS4: سری MS4 فستو به خاطر ساختار فشرده، وزن سبک و در عین حال استحکام بالا شهرت دارد. بدنه این شیر از آلومینیوم دایکاست مرغوب ساخته شده است که تحمل فشار کاری تا ۱۴ بار (14 bar) را به راحتی فراهم می‌کند.
• عملکرد تخلیه (Exhaust Function): هنگامی که شیر را در وضعیت بسته‌ (Closed) قرار می‌دهید، مسیر هوای ورودی کاملاً مسدود شده و هوای محبوس در تجهیزات پایین‌دست (Downstream) به سرعت و از طریق پورت تخلیه اگزوز تخلیه می‌شود تا اپراتور با اطمینان کامل روی سیستم کار کند.

کاربردهای کلیدی در اتوماسیون صنعتی

* واحد مراقبت پنوماتیک (FRL Units): معمولاً به عنوان شیر ورودی اصلی (Shut-off valve) در ابتدای بلوک واحد مراقبت نصب می‌شود تا کل مدار را ایزوله کند.
* تابلوها و بلوک‌های توزیع پنوماتیک: برای جدا کردن بخش‌های مختلف خطوط تولید در زمان بروز خطا یا تعمیرات موضعی.
* ماشین‌آلات بسته‌بندی و مونتاژ: جهت افزایش ضریب ایمنی اپراتور و حفاظت از ادوات پنوماتیکی حساسی که نباید تحت فشار ناخواسته بمانند.
