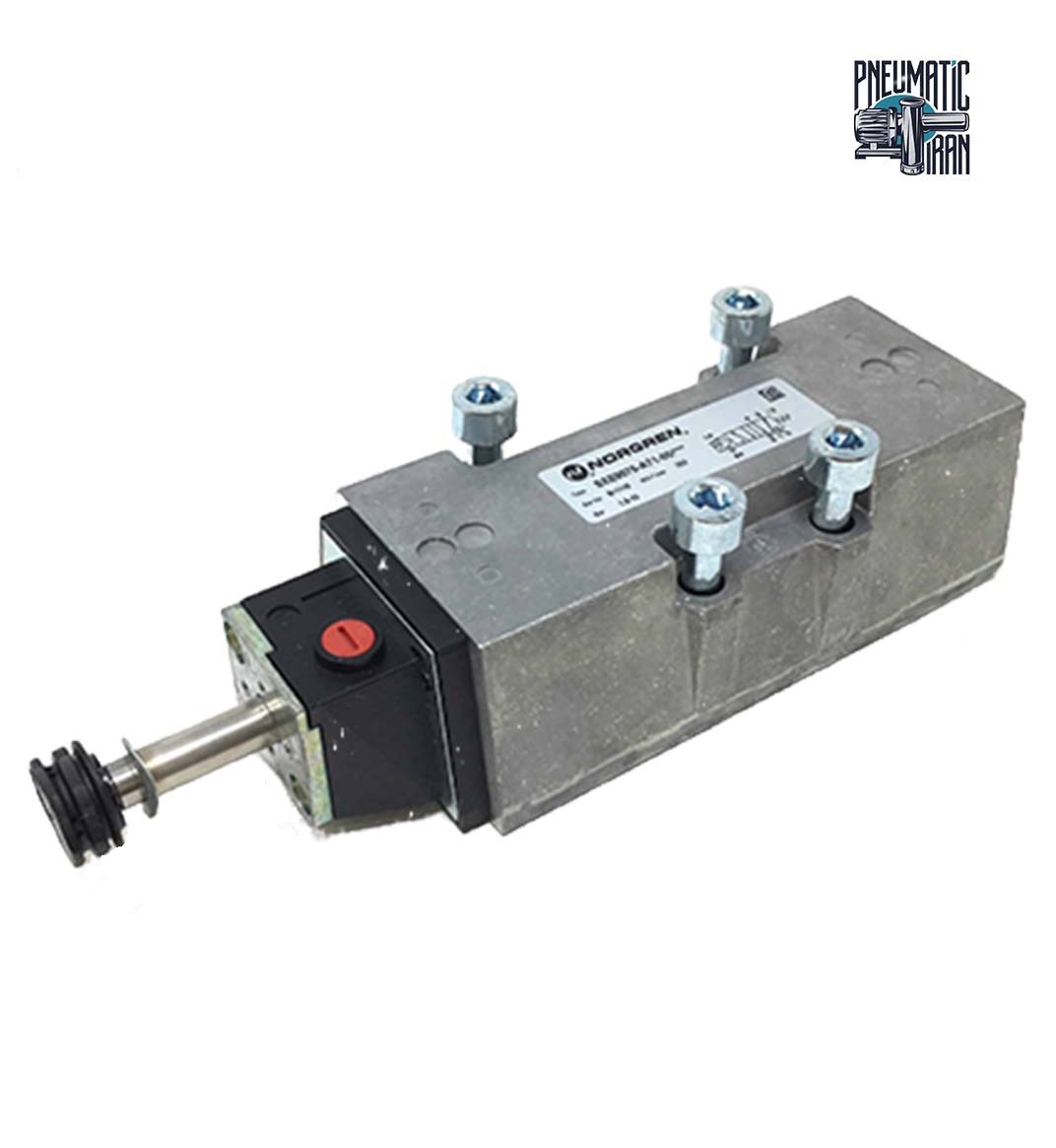

شیربرقی بلوکی نورگرن Norgren مدل SXE9573-A81
شیربرقی بلوکی نورگرن مدل SXE9573-A81 از خانواده شناختهشده ISO*STAR (سری SXE) محصول شرکت IMI Norgren، یک شیر پنوماتیکی ۵/۲ با تحریک سلونوئید پایلوت و بازگشت فنر مکانیکی است که مطابق با استاندارد جهانی ISO 5599-1 سایز ۱ طراحی شده است.
قیمت محصول
توضیحات محصول
شیربرقی بلوکی نورگرن Norgren مدل SXE9573-A81 | شیر ۵/۲ تکبوبین سایز ISO 1
در سیستمهای اتوماسیون پنوماتیک، شیرهای کنترل جهت با عملکرد بازگشت فنر مکانیکی (Spring Return) ضریب ایمنی سیستم را در زمان قطع سیگنال یا قطعی برق تضمین میکنند. شیربرقی بلوکی نورگرن مدل SXE9573-A81 از خانواده شناختهشده ISO*STAR (سری SXE) محصول شرکت IMI Norgren، یک شیر پنوماتیکی ۵/۲ با تحریک سلونوئید پایلوت و بازگشت فنر مکانیکی است که مطابق با استاندارد جهانی ISO 5599-1 سایز ۱ طراحی شده است.
ویژگیها و مزایای برجسته Norgren SXE9573-A81
- بازگشت فنر مکانیکی ایمن (Mechanical Spring Return): برخلاف مدلهای فنر پنوماتیکی (Air-spring)، در این مدل با قطع جریان برق، شیر توسط نیروی فنر مکانیکی با ضریب اطمینان بالا به حالت اولیه (Normal Position) بازمیگردد که آن را برای مدارهای Fail-safe و ایمنی ایدهآل میسازد.
- فناوری اسپول و اسلیو تفلونی (Glandless Spool & Sleeve): عدم استفاده از اورینگ تماسی دینامیک و بهرهگیری از بوش و اسپول آلومینیومی سختکاریشده با پوشش PTFE، استهلاک قطعات را به حداقل رسانده و طول عمر کاری میلیونی (عمر فوقالعاده طولانی) را رقم میزند.
- دبی اسمی ۱۲۳۰ لیتر بر دقیقه: با وجود ابعاد فشرده استاندارد ISO 1، این شیر دبی عبوری قابلتوجه ۱۲۳۰ لیتر بر دقیقه را فراهم کرده و پاسخگوی نیاز انواع جکها و سیلندرهای سایز کوچک تا متوسط است.
- تحریک دستی (Manual Override): مجهز به کلید فرمان دستی بر روی پایلوت جهت تست و راهاندازی اولیه بدون نیاز به اعمال سیگنال الکتریکی.
- نصب ساببیس (بلوکی): تعویض سریع و آسان قطعه بر روی پایههای تکتایی یا منیفولدهای چندتایی بدون نیاز به باز کردن اتصالات شیلنگکشی خطوط هوا.
کاربردهای رایج
- کنترل سیلندرهای رفت و برگشتی یکطرفه و دوطرفه در ماشینآلات صنعتی
- سیستمهای ایمنی و تخلیه اضطراری خطوط پنوماتیک (تغییر وضعیت خودکار هنگام قطع برق)
- خطوط بستهبندی، داروسازی، مونتاژ الکترونیک و صنایع غذایی
- تابلوها و منیفولدهای مرکزی اتوماسیون کارخانجات
راهنمای سفارش و تکمیل کد فنی
کد SXE9573-A81 هسته اصلی شیر را مشخص میکند. برای ثبت سفارش نهایی، مشخصات انتهای کد بهصورت زیر تعیین میشود:
نوع شستی دستی: کد 0 برای حالت فشاری-چرخشی (Push & Turn) یا کد 1 برای حالت فشاری لحظهای (Push only).
کد بوبین و ولتاژ: بهعنوان مثال کد 13J نشاندهنده بوبین ۲۴ ولت DC بوده و پسوند 00K مشخصکننده شیر بدون بوبین (جهت نصب بوبین با ولتاژ دلخواه) میباشد (مانند SXE9573-A81-00-13J).
اطلاعات محصول
| نام محصول |
شیربرقی بلوکی نورگرن Norgren مدل SXE9573-A81 |
|---|---|
| برند |
IMI Norgren |
| مدل |
SXE9573-A81 |
| عملکرد شیر |
۵/۲ (پنج پورت، دو موقعیت) |
| نوع تحریک |
سلونوئید پایلوت / سلونوئید پایلوت (دابل سلونوئید) |
| نوع تامین پایلوت |
داخلی (Internal Pilot Supply) |
| دبی نامی (Nominal Flow) |
۱۲۳۰ لیتر بر دقیقه (1230 l/min) |
| محدوده فشار کاری |
۱.۸ الی ۱۰ بار (1.8 to 10 bar) |
| جنس بدنه |
آلومینیوم دایکاست (Die-cast Aluminium) |
| جنس آببندها |
نیتریل (NBR) |
| درجه حفاظت |
IP65 |
| سیال کاری |
هوای فشرده فیلتر شده (روغنکاری شده یا بدون روغن) |
| گشتاور پیچهای نصب |
۳.۱ نیوتنمتر (پیچهای استاندارد M5) |
