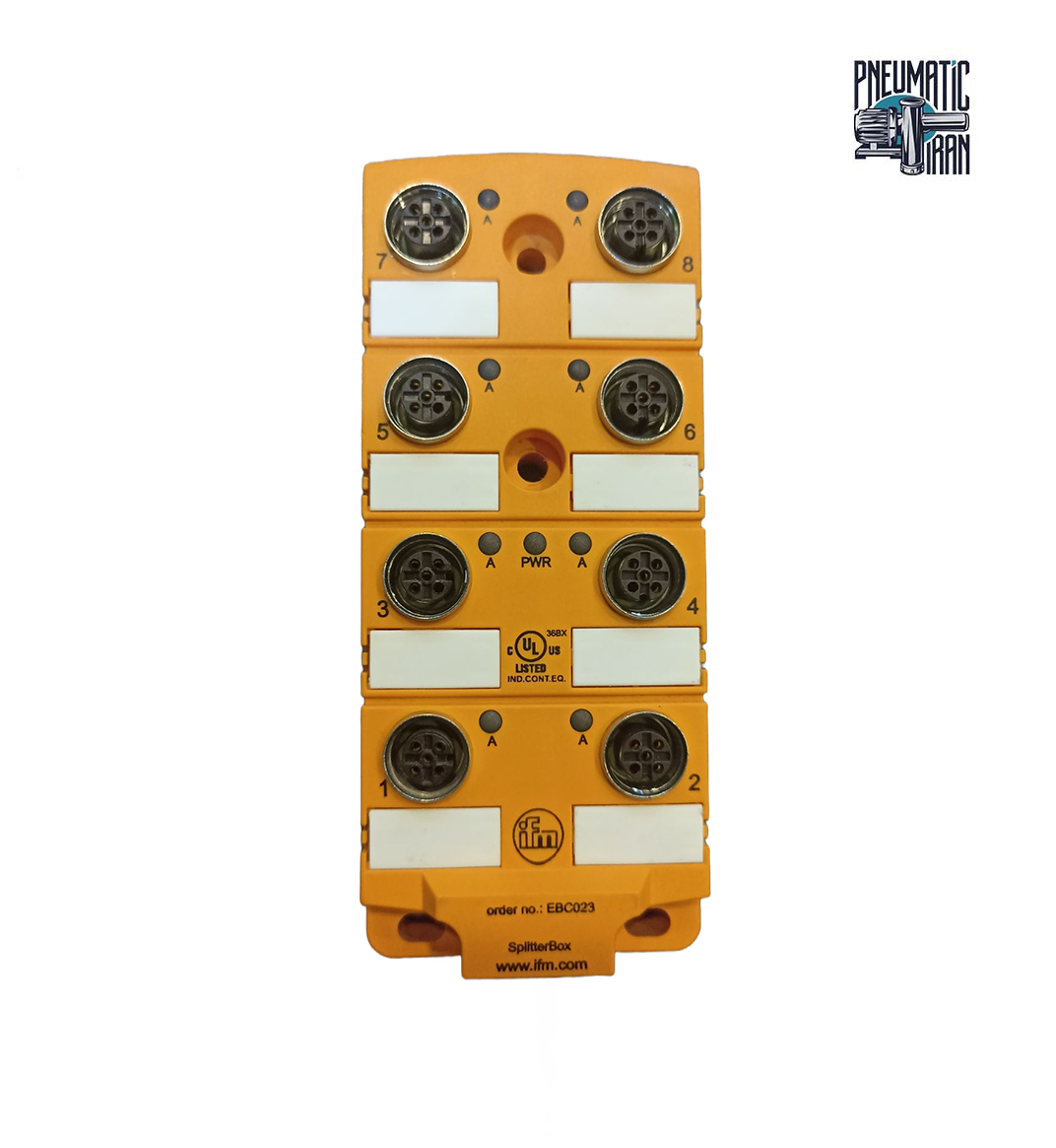

اسپلیتر باکس (Splitter Box) برند Ifm مدل EBC023

آیا شلوغی کابل‌ها، پیچیدگی تابلو برق و زمان‌بر بودن عیب‌یابی سنسورها در خط تولید، راندمان کارخانه شما را کاهش داده است؟ اسپلیتر باکس (Splitter Box) مدل EBC023 به‌عنوان یک چندراهی برق صنعتی و هوشمند، دقیقاً برای حل این چالش‌ها طراحی شده است. این دستگاه با تجمیع سیگنال‌ها و کاهش چشمگیر حجم سیم‌کشی، پایداری و نظم را به خطوط اتوماسیون صنعتی شما هدیه می‌دهد.

اسپلیتر باکس مدل EBC023 چیست و چگونه کار می‌کند؟

در پروژه‌های اتوماسیون صنعتی، سنسورهای متعددی (مانند سنسورهای تشخیص رنگ، شمارش قطعات، جک‌های پنوماتیک و…) در طول خط تولید نصب می‌شوند. انتقال مستقیم سیمِ هر سنسور به تابلو برق اصلی، باعث ایجاد حجم عظیمی از سیم‌کشی‌های سردرگم‌کننده، خرابی‌های متوالی و صرف هزینه‌های بالا می‌شود.

اسپلیتر باکس EBC023 در نزدیک‌ترین نقطه به سنسورها قرار می‌گیرد. تمامی سنسورها با کابل‌های کوتاه به این جعبه متصل می‌شوند و سپس تنها از طریق یک کابل اصلی و ضخیم، تمام داده‌ها و توان الکتریکی به تابلو برق منتقل می‌گردد.

مزایای کلیدی اسپلیتر باکس (Splitter Box) مدل EBC023

استفاده از این چندراهی صنعتی هوشمند، فرآیند تولید و نگهداری تجهیزات را به‌شدت تسهیل می‌کند. مهم‌ترین ویژگی‌های این محصول عبارتند از:

۱. کاهش چشمگیر کابل‌کشی و خلوت‌سازی تابلو برق

به‌جای کشیدن ۸ یا چند رشته کابل مجزا از نقاط مختلف خط تولید تا تابلو برق، فقط یک کابل اصلی منتقل می‌شود. این امر علاوه بر کاهش مصرف کابل، ظاهر خط تولید را کاملاً استاندارد و مرتب می‌سازد.

۲. عیب‌یابی سریع و هوشمند با نشانگرهای LED

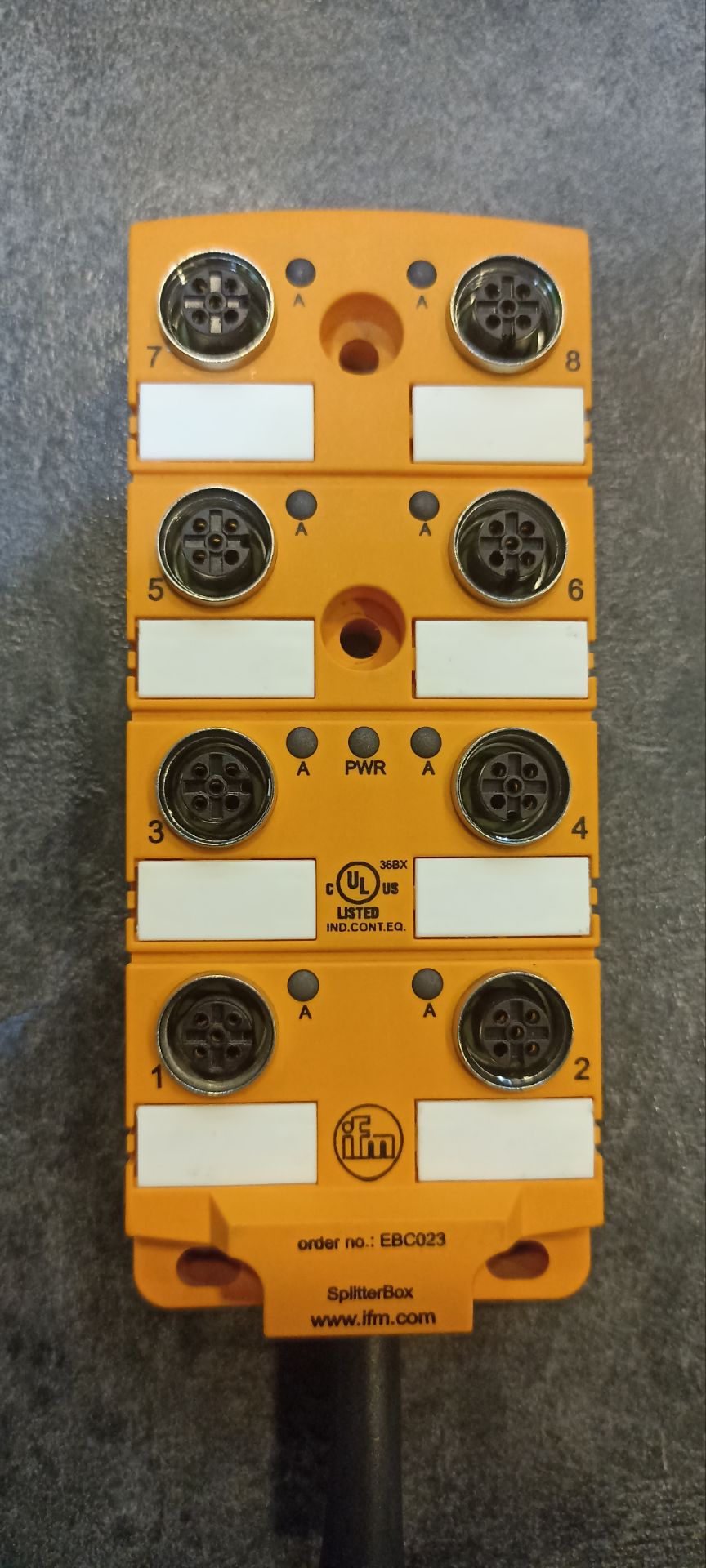

روی بدنه اسپلیتر باکس EBC023 چراغ‌های LED مجزا برای هر کانال تعبیه شده است. در صورت بروز هرگونه قطعی یا خرابی در سنسورها، چراغ مربوطه خاموش یا تغییر رنگ می‌دهد. این ویژگی به تکنسین‌ها اجازه می‌دهد بدون نیاز به باز کردن تابلو برق، در چند ثانیه سنسور معیوب را شناسایی کنند.

۳. اتصال آسان و تعویض سریع سنسورها (سوکت M12)

اتصالات این دستگاه از نوع سوکت پیچی M12 است. در صورت نیاز به تعویض سنسور، نیازی به سیم‌کشی مجدد یا لحیم‌کاری نیست؛ کافی است سوکت سنسور قدیمی را باز کرده و سنسور جدید را در چند ثانیه متصل کنید. این ویژگی «زمان توقف خط تولید (Downtime)» را به حداقل می‌رساند.

۴. مقاومت فوق‌العاده در شرایط سخت محیطی (استاندارد IP67)

محیط‌های صنعتی همواره در معرض گرد و غبار، پاشش آب و روغن قرار دارند. اسپلیتر باکس EBC023 با دارا بودن درجه حفاظت IP67، کاملاً عایق و آب‌بندی شده است. این محصول در برابر لرزش، ضربه، رطوبت و مواد شیمیایی مقاوم بوده و طول عمر بالایی را تضمین می‌کند.

کاربردهای اصلی اسپلیتر باکس EBC023

این دستگاه برای تمامی صنایع متکی بر اتوماسیون صنعتی و خطوط تولید متوالی ضروری است، از جمله:

• صنایع خودروسازی و قطعه‌سازی
• خطوط بسته‌بندی و کنسروپزی
• صنایع داروسازی و غذایی
• دستگاه‌های سی‌ان‌سی (CNC) و رباتیک
• سیستم‌های پنوماتیک و هیدرولیک

چرا خرید اسپلیتر باکس EBC023 یک سرمایه‌گذاری اقتصادی است؟

خرید اسپلیتر باکس مدل EBC023 فقط یک هزینه تجهیزاتی نیست، بلکه سرمایه‌گذاری برای کاهش هزینه‌های پنهان تولید است. با کاهش زمان عیب‌یابی، صرفه‌جویی در مصرف کابل و جلوگیری از توقف طولانی‌مدت خطوط تولید، هزینه خرید این دستگاه در کوتاه‌ترین زمان ممکن جبران خواهد شد.

راهنمای سیم‌کشی (Wiring Diagram)

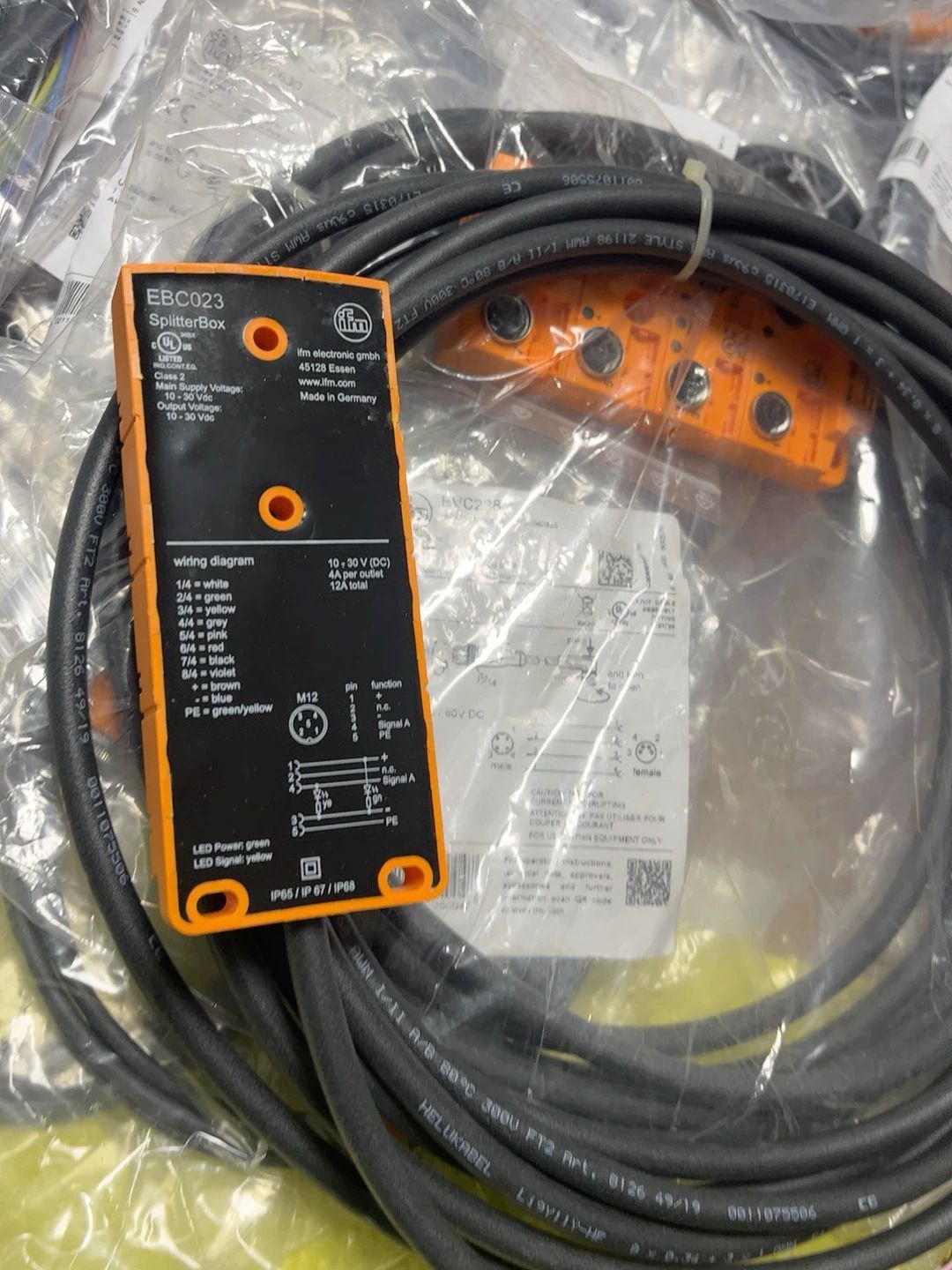

بر اساس دیاگرام درج شده روی بدنه محصول، سیم‌کشی کابل اصلی خروجی به شکل زیر است:

تغذیه اصلی:

• سیم قهوه‌ای (brown / +): اتصال به مثبت ولتاژ
• سیم آبی (blue / -): اتصال به منفی ولتاژ
• سیم سبز/زرد (green/yellow / PE): اتصال به ارت حفاظتی (Earth)

سیگنال پورت‌ها (ترتیب خروجی‌ها از 1 تا 8):

• پورت 1: سفید (white)
• پورت 2: سبز (green)
• پورت 3: زرد (yellow)
• پورت 4: خاکستری (grey)
• پورت 5: صورتی (pink)
• پورت 6: قرمز (red)
• پورت 7: مشکی (black)
• پورت 8: بنفش (violet)

🛠 ویژگی‌های ساختاری

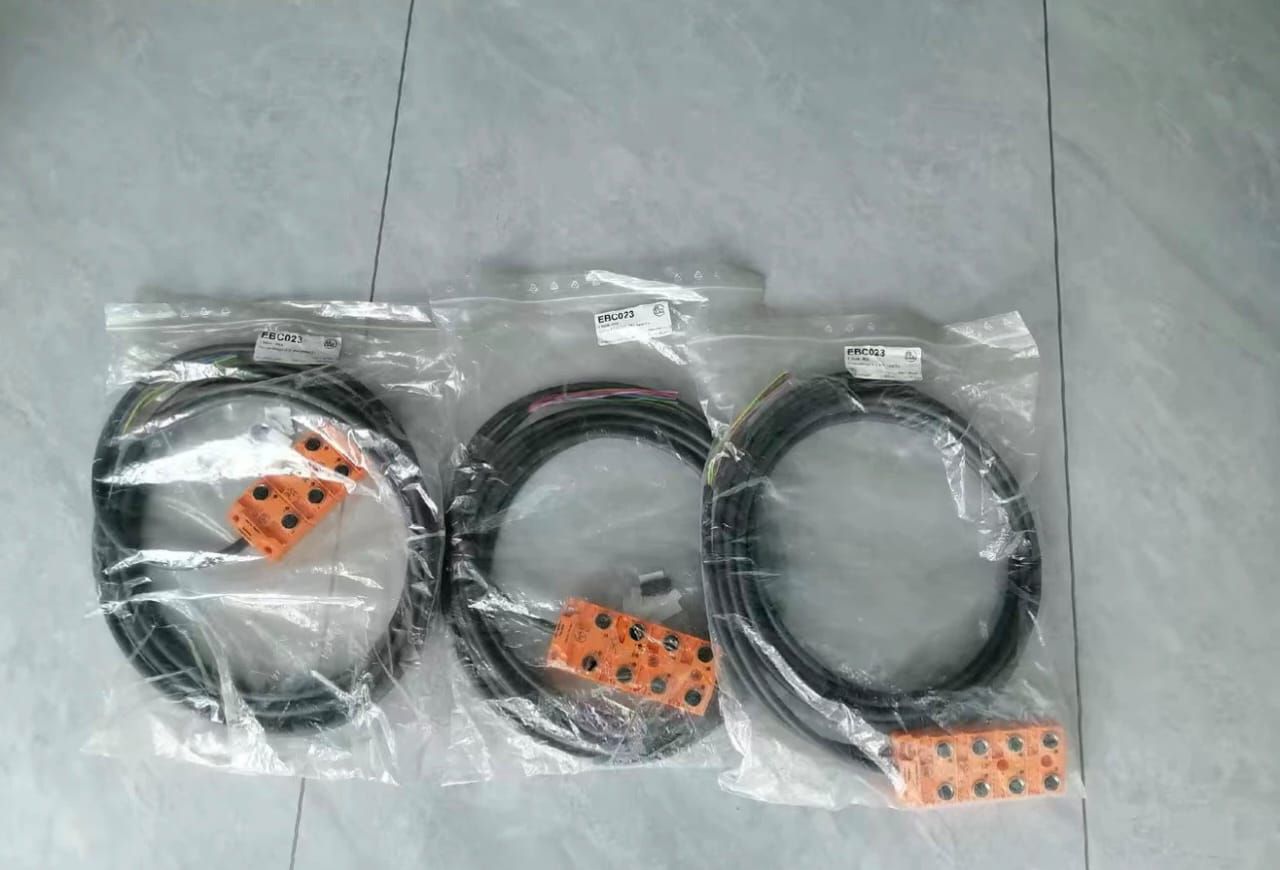

جنس کابل: کابل متصل به طول 5 متر از جنس PUR (بدون سیلیکون و هالوژن)، مقاوم در برابر روغن و خورنده‌های صنعتی.
نشانگرهای LED: دارای چراغ‌های LED واضح جهت نمایش وضعیت سوئیچینگ و اتصال صحیح تغذیه
