آیا میدانستید که بیش از ۷۰ درصد از خرابیهای ناگهانی در خطوط تولید و شبکههای انتقال، مستقیماً ناشی از خطای انسانی در کنترل دستی شیرآلات است؟ تصور کنید در یک شب طوفانی یا در محیطی با گازهای سمی، نیازی نباشد اپراتورها برای باز و بسته کردن یک مسیر سیال جان خود را به خطر بیندازند؛ بلکه تنها با یک کلیک از اتاق فرمان، همه چیز در کسری از ثانیه مدیریت شود. این دقیقا همان معجزهای است که اتوماسیون صنعتی به ما هدیه داده است. اگر میخواهید بدانید چگونه میتوان این سطح از ایمنی و بهرهوری را در کارخانه یا تاسیسات خود پیادهسازی کرد، باید با مفاهیم پایهای و پیشرفته اتصال شیرهای برقی به سیستم کنترل از راه دور آشنا شوید. در این مقاله تخصصی از بلاگ پنوماتیک ایران، قرار است قدمبهقدم این مسیر جذاب و حیاتی را با هم بررسی کنیم تا در نهایت بتوانید تصمیمات مهندسی دقیقتری برای ارتقای سیستمهای خود بگیرید.
چرا عبور از کنترل دستی به سمت اتوماسیون ضروری است؟
در دنیای پرسرعت امروز، صنایع دیگر فرصتی برای آزمون و خطا ندارند. مدیریت جریان سیالات (آب، گاز، مواد شیمیایی یا نفت) به دقت بسیار بالایی نیاز دارد. زمانی که صحبت از شیرهای برقی (Solenoid Valves) یا شیرهای موتوردار (Motorized Valves) به میان میآید، هدف اصلی حذف دخالت مستقیم انسان، افزایش سرعت واکنش سیستم و مانیتورینگ لحظهای است. با ورود به فاز هوشمندسازی، نه تنها هزینههای استهلاک کاهش مییابد، بلکه دادههای ارزشمندی از وضعیت خطوط لوله به دست میآید که برای تعمیرات پیشگیرانه بینظیر هستند. برای شروع این تحول، پیشنهاد میکنیم نگاهی به بخش انواع شیرهای برقی صنعتی در سایت ما بیندازید تا با جدیدترین تکنولوژیهای این حوزه آشنا شوید.
گام اول: انتخاب پروتکل ارتباطی مناسب و استاندارد
اولین قدم برای ایجاد یک شبکه بینقص، زبان مشترکی است که تجهیزات بتوانند از طریق آن با هم صحبت کنند. بدون یک پروتکل استاندارد، فرآیند اتصال شیرهای برقی به سیستم کنترل از راه دور عملاً با شکست مواجه میشود. در صنعت، پروتکلهای متنوعی وجود دارند که بسته به زیرساختها، بودجه و فواصل فیزیکی انتخاب میشوند.
از رایجترین پروتکلهای ارتباطی میتوان به موارد زیر اشاره کرد:
- HART: یکی از قدیمیترین و در عین حال قابلاعتمادترین پروتکلها که همزمان سیگنالهای آنالوگ و دیجیتال را روی یک زوج سیم منتقل میکند.
- Modbus (RTU / TCP): زبانی ساده و بسیار محبوب که در اکثر تجهیزات صنعتی پشتیبانی میشود و برای شبکههای کوچک تا متوسط ایدهآل است.
- Profibus / Profinet: استانداردهایی با سرعت بسیار بالا که در محیطهای پر نویز صنعتی و کارخانجات بزرگ کاربرد فراوانی دارند.
گام دوم: نصب و اتصال فیزیکی تجهیزات
بیشتر بخوانید: کاربردهای شیرهای برقی پنوماتیک در اتوماسیون صنعتی

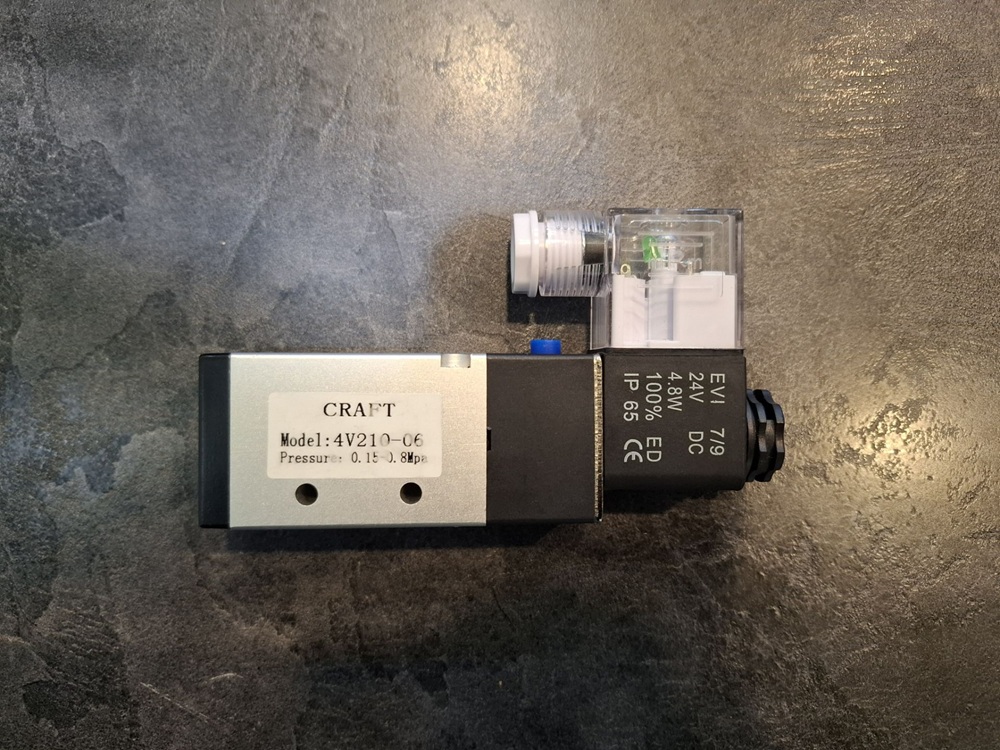

پس از تعیین زبان ارتباطی، نوبت به کارهای عملیاتی و سختافزاری میرسد. نصب مکانیکی شیر بر روی خط لوله باید با رعایت کامل استانداردهای پایپینگ انجام شود. اما بخش حیاتی، وایرینگ یا سیمکشی است. تامین تغذیه مناسب (معمولا 24V DC یا 220V AC بسته به نوع بوبین) باید با استفاده از کابلهای شیلددار انجام شود تا نویزهای الکترومغناطیسی موجود در سایت صنعتی، روی عملکرد بوبین و سیگنالهای فیدبک تاثیر منفی نگذارند. همچنین استفاده از گلندهای ضد انفجار (در محیطهای پرخطر) و جعبه تقسیمهای ایزوله، تضمینکننده پایداری سیستم در درازمدت خواهد بود. در صورت نیاز به تامین این قطعات، میتوانید به صفحه تجهیزات جانبی و اتصالات ما مراجعه کنید.
جدول مقایسه پروتکلهای ارتباطی رایج در شیرهای برقی
برای درک بهتر تفاوتها، نگاهی به جدول زیر بیندازید:
| نام پروتکل | سرعت انتقال داده | بستر فیزیکی و مسافت |
|---|---|---|
| Modbus RTU | متوسط (تا 115 kbps) | کابل RS-485 (تا ۱۲۰۰ متر) |
| HART | پایین (1200 bps) | کابل زوج به هم تابیده (محدود) |
| Profinet | بسیار بالا (تا 1 Gbps) | کابل اترنت صنعتی (توسعهپذیر) |
گام سوم: اتصال به سیستم کنترل از راه دور (PLC / SCADA)
هسته مرکزی هر سیستم اتوماسیون، کنترلر منطقی برنامهپذیر (PLC) یا واحدهای ترمینال راه دور (RTU) هستند. این تجهیزات مغز متفکر سیستم به شمار میروند. اتصال شیرهای برقی به سیستم کنترل از راه دور در این مرحله شکل واقعی به خود میگیرد. کابلهای سیگنال فرمان و فیدبکهای موقعیت (Position Feedbacks) به کارتهای ورودی و خروجی دیجیتال یا آنالوگ PLC متصل میشوند.
سپس این PLC از طریق شبکههای صنعتی به سیستم مانیتورینگ SCADA در اتاق کنترل متصل میگردد تا اپراتور بتواند گرافیک گرافیکی شیر را روی مانیتور ببیند، وضعیت باز یا بسته بودن آن را چک کند و در صورت نیاز فرمان جدیدی صادر نماید.
گام چهارم: برنامهنویسی و پیکربندی منطق کنترل
سختافزار بدون نرمافزار، تنها مجموعهای از فلزات و کابلهاست! مهندسان اتوماسیون باید منطق عملکرد (Logic) شیرها را در محیط برنامهنویسی PLC (مانند TIA Portal برای زیمنس یا RSLogix برای آلن بردلی) تعریف کنند. در این مرحله مشخص میشود که شیر برقی در چه شرایطی باید باز شود، چه زمانی باید بسته شود و اگر ارتباط قطع شد، شیر باید در چه وضعیتی (Fail Safe) قرار بگیرد. پیکربندی آدرسهای شبکه، تنظیم Baud Rate و پارامترهای ارتباطی نیز در همین مرحله با دقت فراوان انجام میشود تا از تداخل دادهها جلوگیری گردد.
گام پنجم: تستهای میدانی و راهاندازی (Commissioning)
هیچ پروژهای بدون تستهای سختگیرانه تحویل داده نمیشود. پس از اتمام نصب و برنامهنویسی، مرحله Loop Check (تست حلقه) آغاز میشود. در این مرحله، سیگنالها به صورت مجازی از اتاق کنترل ارسال میشوند تا صحت سیمکشی و برنامهنویسی تایید شود.
پس از اطمینان از صحت ارتباطات، تست گرم یا Cold/Hot Commissioning انجام میشود؛ یعنی سیال واقعی وارد خط شده و عملکرد شیرها در برابر فشار و دمای واقعی سنجیده میشود. موفقیت نهایی در پروسه اتصال شیرهای برقی به سیستم کنترل از راه دور دقیقا در همین مرحله خود را نشان میدهد و هرگونه نشتی، تاخیر در پاسخگویی یا آلارم کاذب باید فوراً برطرف شود.
گام ششم: تامین امنیت در شبکههای کنترل صنعتی
شاید تا یک دهه پیش کسی نگران هک شدن یک شیر برقی در یک کارخانه نبود! اما امروزه با اتصال سیستمهای صنعتی به شبکههای گستردهتر و حتی اینترنت (IIoT)، مقوله امنیت سایبری صنعتی (OT Security) به شدت حیاتی شده است. نفوذ یک بدافزار به سیستم SCADA میتواند باعث باز شدن ناگهانی شیرهای مواد خطرناک و بروز فجایع زیستمحیطی یا انسانی شود.
استفاده از فایروالهای صنعتی، جداسازی شبکههای اداری از شبکههای کنترل (Air Gapping)، رمزنگاری دادههای کنترلی و محدود کردن دسترسی فیزیکی و نرمافزاری به پنلهای کنترل، از مهمترین اقداماتی است که در زمان طراحی سیستمهای از راه دور باید لحاظ شود. متخصصان شبکه صنعتی همواره روی بروزرسانی فریمور تجهیزات تاکید دارند.
جمعبندی؛ جهش به سوی کارخانههای هوشمند با پنوماتیک ایران
پیادهسازی یک شبکه قابل اعتماد برای مدیریت سیالات، نیازمند دانش ترکیبی در حوزههای مکانیک، برق، شبکههای صنعتی و نرمافزار است. همانطور که در این مقاله بررسی کردیم، از انتخاب پروتکل مناسب گرفته تا نصب فیزیکی، برنامهنویسی، تست و تامین امنیت، همگی حلقههای یک زنجیر برای موفقیت در اتصال شیرهای برقی به سیستم کنترل از راه دور هستند. کوچکترین سهلانگاری در هر یک از این مراحل میتواند منجر به خسارات جبرانناپذیری شود.
آیا خطوط تولید شما هنوز به صورت سنتی مدیریت میشوند؟ آیا به دنبال ارتقای بهرهوری، کاهش خطاهای انسانی و مانیتورینگ لحظهای تجهیزات خود هستید؟ پنوماتیک ایران با سالها تجربه در تامین پیشرفتهترین تجهیزات ابزار دقیق و ارائه راهکارهای نوین اتوماسیون صنعتی، در کنار شماست. ما از لحظه مشاوره و طراحی شبکه تا تامین باکیفیتترین شیرهای برقی و راهاندازی نهایی سیستم کنترل از راه دور، همراه شما خواهیم بود. همین حالا با کارشناسان ما تماس بگیرید و اولین قدم را برای هوشمندسازی تاسیسات خود بردارید.
