در دنیای مدرن امروز، رقابت در صنایع تولیدی بر سه اصل استوار است: سرعت، دقت و کاهش هزینهها. برای دستیابی به این اهداف، استفاده از سیستمهای اتوماسیون صنعتی به یک ضرورت تبدیل شده است. در دل این سیستمها، تجهیزاتی قرار دارند که نیروی محرکه اصلی حرکات خطی و دورانی را تامین میکنند. جک پنوماتیک (Pneumatic Cylinder) یا سیلندر بادی، یکی از پرکاربردترین و کلیدیترین قطعات در خطوط تولید و مونتاژ صنایع مختلف است.
در این مقاله قصد داریم به بررسی همهجانبه کاربرد جک های پنوماتیک در خطوط تولید و مونتاژ، انواع آنها، مزایا و نکات مهم در انتخاب آنها بپردازیم.
جک پنوماتیک چیست و چگونه کار میکند؟
جک پنوماتیک وسیلهای مکانیکی است که با استفاده از انرژی هوای فشرده (نیوماتیک)، نیروی پنوماتیکی را به حرکت مکانیکی خطی یا دورانی تبدیل میکند. این تجهیزات به دلیل ساختار ساده، استهلاک پایین و سرعت بالا، نقش بسیار پررنگی در خطوط تولید ایفا میکنند.
هوای فشرده وارد سیلندر شده، به پیستون فشار میآورد و موجب حرکت شفت (میله پیستون) میشود. این حرکت ساده، پایه و اساس صدها فرایند پیچیده در خطوط اتوماسیون است.

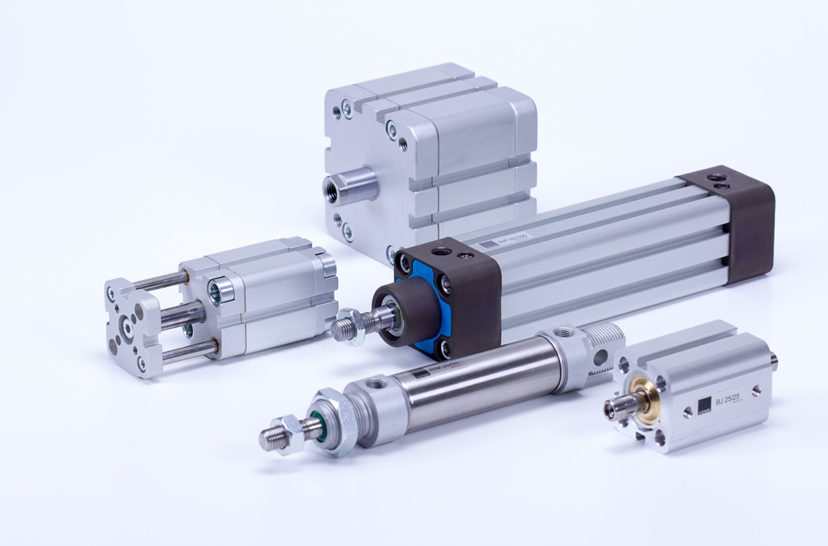

انواع جکهای پنوماتیک پرکاربرد در اتوماسیون
برای درک بهتر کاربردها، بهتر است با انواع اصلی جکهای پنوماتیک آشنا شویم:
- جکهای یکطرفه (Single-Acting Cylinders): هوا فقط از یک طرف وارد شده و بازگشت شفت توسط فنر انجام میشود. مناسب برای کارهای سبک و تثبیت اولیه.
- جکهای دوطرفه (Double-Acting Cylinders): ورود و خروج هوا از دو سمت سیلندر انجام میشود که امکان کنترل رفت و برگشت را فراهم میکند. این مدل پرکاربردترین نوع در خطوط مونتاژ است.
- جکهای بدون شفت (Rodless Cylinders): برای فضاهای محدود که نیاز به کورسهای حرکتی بلند دارند، بسیار مناسب هستند.
- جکهای راهنمادار (Guided Cylinders): دارای میلههای کمکی برای جلوگیری از چرخش شفت و تحمل بارهای جانبی.
- جکهای چرخشی یا روتاری (Rotary Actuators): تبدیل حرکت خطی به حرکت دورانی برای چرخش قطعات.
کاربردهای اصلی جک های پنوماتیک در خطوط تولید و مونتاژ
سیستمهای پنوماتیک در مراحل مختلف فرایند تولید حضور دارند. در ادامه مهمترین کاربردهای آنها را بررسی میکنیم:
۱. تثبیت و نگه داشتن قطعات (Clamping & Jigging)
در خطوط مونتاژ، قبل از انجام عملیاتی مانند جوشکاری، پیچکاری، چسبزنی یا سوراخکاری، قطعه باید کاملاً ثابت نگه داشته شود. جکهای پنوماتیک به عنوان گیرههای پرسرعت و دقیق عمل کرده و قطعات را در جای خود قفل میکنند تا فرایند مونتاژ بدون خطا انجام شود.
۲. جابهجایی و انتقال قطعات (Pick and Place)
یکی از رایجترین کاربردهای جک پنوماتیک، جابهجایی قطعات از یک نقطه به نقطه دیگر است. ترکیب جکهای پنوماتیک خطی و چرخشی با قپپانهای وکیوم (مکش)، سیستمهای Pick and Place پرسرعتی را میسازد که قطعات را از روی نوار نقاله برداشته و روی خط مونتاژ یا داخل جعبه قرار میدهند.
۳. پرسکاری و پرچکاری سبک (Pressing & Riveting)
در مونتاژ قطعات الکترونیکی، قطعات خودرو یا لوازم خانگی، نیاز به اعمال نیروی مشخصی برای جا زدن پینها، پرچ کردن یا پرس کردن دو قطعه روی هم وجود دارد. جکهای پنوماتیک با کنترل دقیق فشار هوا، این کار را با تکرارپذیری بالا و بدون آسیب به قطعات انجام میدهند.
۴. جداسازی و سورتیینگ (Sorting & Ejection)
در خطوط بستهبندی و کنترل کیفیت، قطعات معیوب یا قطعاتی که باید به مسیر دیگری هدایت شوند، توسط جکهای پنوماتیک پرسرعت از روی نوار نقاله به بیرون هدایت (Eject) میشوند. سرعت بازخورد جکهای پنوماتیک در این بخش حیاتی است.
۵. باز و بستن درها و دریچهها (Gates & Valves Control)
در خطوط تولید مواد غذایی، دارویی و شیمیایی، جکهای پنوماتیک وظیفه باز و بستن دریچههای تغذیه مخازن، هدایت مواد اولیه و کنترل مسیر حرکت محصولات را بر عهده دارند.
مزایای استفاده از جکهای پنوماتیک در صنایع
چرا با وجود موتورهای الکتریکی و سیستمهای هیدرولیک، جک پنوماتیک همچنان محبوبترین گزینه در خطوط مونتاژ است؟
- سرعت بالا: سیستمهای پنوماتیک توانایی انجام حرکات سریع را دارند که زمان چرخه تولید (Cycle Time) را به شدت کاهش میدهد.
- ایمنی و تمیزی: به دلیل عدم استفاده از روغن (برخلاف هیدرولیک)، خطری برای آلودگی محیط زیست یا محصولات (به ویژه در صنایع دارویی و غذایی) ندارند و در محیطهای خطرناک (با ریسک انفجار) کاملاً ایمن هستند.
- هزینه مقرونبهصرفه: هزینه خرید، نصب و نگهداری جکهای پنوماتیک نسبت به سرووموتورها و سیستمهای هیدرولیک بسیار کمتر است.
- سادگی و استهلاک پایین: قطعات متحرک کمتری دارند، به همین دلیل خرابی آنها پایین بوده و تعمیرات آنها ساده است.
- مقاومت در برابر اضافه بار: اگر جک پنوماتیک زیر بار گیر کند، آسیب نمیبیند و فقط متوقف میشود، در حالی که موتورهای برقی در چنین شرایطی میسوزند.
چالشها و نکات مهم در انتخاب جک پنوماتیک
برای بهرهوری حداکثری از جکهای پنوماتیک در خط تولید، باید در انتخاب آنها به نکات زیر توجه کرد:
- قطر پیستون (Bore Size): تعیینکننده میزان نیروی تولیدی جک است.
- طول کورس (Stroke): میزان مسافتی که میله جک طی میکند.
- شرایط محیطی: در محیطهای مرطوب، گردوغبار یا دارای مواد شیمیایی، باید از جکهای جنس استیل یا با آببندیهای خاص (Viton) استفاده شود.
- سرعت و ضربهگیری (Cushioning): استفاده از سیستمهای ضربهگیر در انتهای کورس، باعث افزایش طول عمر جک و کاهش صدای خط تولید میشود.
نتیجهگیری
جک های پنوماتیک به عنوان بازوهای حرکتی اتوماسیون صنعتی، نقش غیرقابلانکاری در بهبود کارایی، افزایش سرعت و دقت، و کاهش هزینههای عملیاتی در خطوط تولید و مونتاژ ایفا میکنند. از صنایع خودروسازی و قطعهسازی گرفته تا صنایع غذایی، دارویی و بستهبندی، همه و همه وابسته به عملکرد درست و بهینه این تجهیزات هستند.
شناخت درست انواع جکهای پنوماتیک و انتخاب صحیح آنها متناسب با نیاز خط تولید، ضامن تداوم کارکرد بینقص و افزایش بهرهوری کارخانجات مدرن خواهد بود.
