در دنیای اتوماسیون صنعتی، سیستمهای پنوماتیک به دلیل سادگی، ایمنی و هزینه نگهداری پایین، ستون فقرات بسیاری از خطوط تولید هستند. در قلب این سیستمها، دو جزء حیاتی وجود دارند که اغلب در کنار هم کار میکنند اما وظایف کاملاً متفاوتی را بر عهده دارند: سیلندر پنوماتیک و شیر برقی پنوماتیک.
بسیاری از تکنسینها و طراحان سیستم در هنگام طراحی، با این سوال مواجه میشوند که چگونه باید این دو قطعه را با هم هماهنگ کنند یا در موارد خاص، کدام یک اهمیت بیشتری در کنترل فرآیند دارد؟ در این مقاله جامع، به مقایسه عمیق سیلندر با شیر برقی پنوماتیک، بررسی عملکرد، کاربردها و تفاوتهای کلیدی آنها میپردازیم تا شما بتوانید بهترین تصمیم را برای پروژههای خود بگیرید.
آشنایی با سیلندر پنوماتیک: بازوی اجرایی سیستم
سیلندر پنوماتیک که در بازار به آن “جک پنوماتیک” نیز گفته میشود، قطعهای است که انرژی هوای فشرده را به نیروی مکانیکی خطی یا چرخشی تبدیل میکند.
ساختار و عملکرد
سیلندرها از یک بدنه سیلندری، پیستون، میله پیستون و درپوشهای انتهایی تشکیل شدهاند. وقتی هوای فشرده وارد محفظه سیلندر میشود، به سطح پیستون فشار وارد کرده و باعث حرکت آن میشود. این حرکت به میله پیستون منتقل شده و در نهایت باعث جابجایی بار یا انجام کار فیزیکی میگردد.
انواع رایج سیلندرها
- سیلندر یکطرفه (Single-Acting): هوا فقط از یک سمت وارد شده و حرکت بازگشت توسط فنر انجام میشود.
- سیلندر دوطرفه (Double-Acting): هوا از هر دو سمت وارد شده و حرکت رفت و برگشت هر دو با فشار هوا انجام میگیرد.
- سیلندر بدون میله (Rodless): برای فضاهای محدود که نیاز به طول گام بلند دارند.

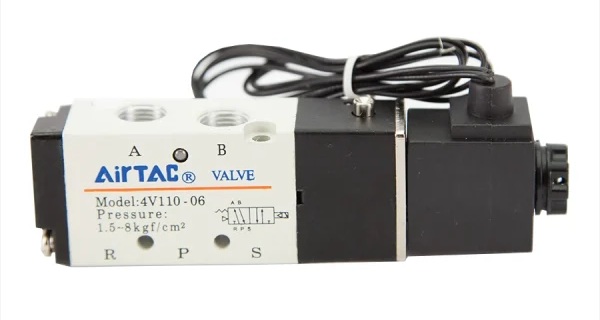

آشنایی با شیر برقی پنوماتیک: مغز متفکر کنترل
شیر برقی پنوماتیک (Solenoid Valve) وظیفه مدیریت، هدایت و قطع و وصل جریان هوای فشرده را بر عهده دارد. اگر سیلندر را “عضله” سیستم بدانیم، شیر برقی “اعصاب” یا فرمانده سیستم است.
ساختار و عملکرد
این شیرها دارای یک سیمپیچ (سولنوئید) هستند. زمانی که جریان الکتریکی به سیمپیچ میرسد، یک میدان مغناطیسی ایجاد شده و هسته فلزی را حرکت میدهد. این حرکت باعث باز یا بسته شدن مسیرهای عبور هوا میشود.
انواع رایج شیرهای برقی
- شیر ۲/۲: برای قطع و وصل ساده جریان.
- شیر ۳/۲: معمولاً برای کنترل سیلندرهای یکطرفه.
- شیر ۵/۲: استانداردترین نوع برای کنترل سیلندرهای دوطرفه.
- شیر ۵/۳: برای نگه داشتن سیلندر در وضعیت میانی (وسط بسته یا وسط باز).
مقایسه سیلندر با شیر برقی پنوماتیک از نظر عملکرد
در حالی که هر دو در یک سیستم پنوماتیک حضور دارند، نقشهای آنها به شرح زیر متمایز میشود:
الف) ماهیت خروجی
سیلندر: خروجی آن “حرکت فیزیکی” و “نیرو” است. هدف نهایی سیلندر جابجا کردن یک قطعه، پرس کردن یا بلند کردن اجسام است.
شیر برقی: خروجی آن “مسیردهی به جریان هوا” است. شیر برقی به تنهایی کاری را جابجا نمیکند، بلکه تعیین میکند هوا به کدام سمت سیلندر برود.
ب) روش تحریک
- سیلندر: توسط فشار سیال (هوا) تحریک میشود.
- شیر برقی: توسط سیگنالهای الکتریکی (اغلب از طریق PLC یا سوئیچهای دستی) تحریک میشود. این ویژگی باعث میشود شیر برقی پل ارتباطی بین دنیای الکترونیک و مکانیک باشد.
بررسی تفاوتها در پارامترهای کلیدی
۱. دقت کنترل و انعطافپذیری
شیر برقی پنوماتیک در این زمینه برتری مطلق دارد. با استفاده از شیرهای برقی پیشرفته (مانند شیرهای پروپورشنال یا تناسبی)، میتوان فشار و دبی هوا را با دقت بسیار بالا کنترل کرد. در مقابل، سیلندرها به تنهایی انعطافپذیری ندارند و سرعت یا قدرت آنها کاملاً تابع هوایی است که توسط شیر به آنها میرسد.
۲. پیچیدگی ساختاری
ساختار سیلندرها عمدتاً مکانیکی و شامل آببندها (O-rings) و پیستون است. اما شیرهای برقی ترکیبی از قطعات مکانیکی و الکتریکی هستند. خرابی در سیلندرها معمولاً به دلیل سایش فیزیکی یا نشت هواست، در حالی که در شیرهای برقی ممکن است سوختن بوبین (سیمپیچ) یا گرفتگی مجراهای ریز داخلی عامل خرابی باشد.
۳. هزینه و قیمت
به طور کلی، قیمت یک سیلندر به طول کورس و قطر پیستون بستگی دارد و در ابعاد بزرگ میتواند گرانقیمت باشد. شیرهای برقی بر اساس تعداد پورتها، فرمان (۲/۲ تا ۵/۳) و برند تولیدکننده قیمتگذاری میشوند. معمولاً در یک سیستم ساده، هزینه مجموعهای از شیرها ممکن است با هزینه سیلندرها برابری کند.
تعامل سیلندر و شیر برقی در یک مدار پنوماتیک
واقعیت این است که مقایسه این دو نباید به معنای جایگزینی یکی با دیگری باشد. این دو قطعه مکمل یکدیگرند.
سناریوی کارکرد:
۱. کنترلکننده (PLC) یک سیگنال ۲۴ ولت به شیر برقی میفرستد.
۲. بوبین شیر برقی فعال شده و مسیر هوا را به سمت پورت A باز میکند.
۳. هوای فشرده از شیر خارج شده و وارد محفظه عقب سیلندر میشود.
۴. پیستون سیلندر به جلو حرکت کرده و عملیات مکانیکی انجام میشود.
۵. با قطع سیگنال، شیر برقی تغییر وضعیت داده و هوا را به پورت B (تخلیه یا بازگشت) هدایت میکند تا سیلندر به جای خود بازگردد.
بیشتر بخوانید: تجربه کاربران در استفاده از شیرهای برقی پنوماتیک
فاکتورهای انتخاب بین مدلهای مختلف
برای انتخاب بهینه در هر پروژه، باید به موارد زیر توجه کنید:
- نیروی مورد نیاز: اگر نیاز به جابجایی بارهای سنگین دارید، تمرکز باید روی انتخاب سیلندر با قطر پیستون مناسب باشد.
- سرعت واکنش: اگر فرآیند شما نیاز به قطع و وصل سریع (میلیثانیهای) دارد، کیفیت و زمان پاسخدهی شیر برقی حرف اول را میزند.
- شرایط محیطی: در محیطهای انفجاری، انتخاب شیر برقیهای ضد انفجار (ATEX) ضروری است، در حالی که برای محیطهای مرطوب، سیلندرهای استیل ضد زنگ پیشنهاد میشود.
- مصرف انرژی: شیرهای برقی با توان مصرفی پایین (Low Watt) میتوانند در طولانی مدت هزینههای برق و گرمای تابلو برق را کاهش دهند.
مزایا و معایب در یک نگاه
سیلندر پنوماتیک
- مزایا: قدرت بالا، ساختار مقاوم، کارکرد آسان در محیطهای سخت، هزینه تعمیر پایین.
- معایب: عدم کنترل دقیق در میانه مسیر (بدون تجهیزات جانبی)، وابستگی کامل به کیفیت هوای فشرده.
شیر برقی پنوماتیک
- مزایا: قابلیت اتصال به سیستمهای هوشمند و PLC، کنترل دقیق زمانبندی، ابعاد کوچک.
- معایب: حساسیت به نوسانات ولتاژ، حساسیت زیاد به آلودگی و روغن موجود در هوا.
کاربردهای شاخص در صنایع
- صنایع بستهبندی: استفاده از شیرهای برقی سریع برای هماهنگی با سیلندرهای کوچک جهت جابجایی سریع محصولات.
- صنعت خودرو: استفاده از سیلندرهای قدرتمند برای پرس و جوشکاری که توسط شیرهای برقی با دبی بالا کنترل میشوند.
- صنایع غذایی: استفاده از سیلندرهای ضد زنگ و شیرهای برقی با استاندارد بهداشتی برای پرکردن بطریها.
نتیجهگیری: کدام یک مهمتر است؟
در پاسخ به این سوال که “سیلندر یا شیر برقی؟” باید گفت که هیچ سیستم اتوماتیکی بدون حضور هر دوی آنها کامل نیست. سیلندر وظیفه سختافزاری و اجرای قدرت را بر عهده دارد و شیر برقی وظیفه نرمافزاری و مدیریت زمان را.
برای موفقیت در یک پروژه پنوماتیک:
۱. ابتدا نیرو و کورس مورد نیاز را محاسبه کنید تا سیلندر مناسب انتخاب شود.
۲. سپس بر اساس حجم هوای مورد نیاز سیلندر، ضریب جریان (Cv) و نوع فرمان شیر برقی را انتخاب کنید.
انتخاب دقیق این دو جزء نه تنها باعث افزایش طول عمر سیستم میشود، بلکه مصرف انرژی را به حداقل رسانده و دقت خروجی را به حداکثر میرساند. اگر به دنبال دقت هستید، روی شیر برقی سرمایهگذاری کنید و اگر به دنبال قدرت و دوام هستید، بهترین سیلندر موجود را انتخاب کنید.
