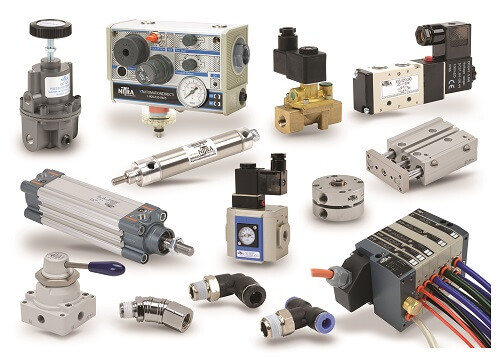

در دنیای اتوماسیون صنعتی و پروژههای کوچک کارگاهی، سیستمهای پنوماتیک به دلیل سادگی، ایمنی بالا و هزینه نگهداری پایین، همواره اولین انتخاب مهندسان هستند. اما زمانی که صحبت از یک «پروژه کوچک» به میان میآید، چالش اصلی نه در قدرت سیستم، بلکه در انتخاب هوشمندانه و بهینه المانها نهفته است. انتخاب اشتباه میتواند منجر به هدررفت انرژی یا خرابی زودهنگام تجهیزات شود.
۱. منبع هوا و منابع فشار (Air & Pressure Sources)
هر سیستم پنوماتیکی با «هوا» شروع میشود. در پروژههای کوچک، انتخاب منبع فشار باید با توجه به دبی (Flow Rate) و فشار مورد نیاز (Pressure) انجام شود.
کمپرسورهای کوچک و قابل حمل
برای پروژههای محدود، معمولاً از کمپرسورهای پیستونی کوچک یا مدلهای “Silent” (بیصدا) استفاده میشود. فشار استاندارد در اکثر سیستمهای پنوماتیک بین ۶ تا ۸ بار است.
- نکته انتخاب: همیشه ظرفیت مخزن را کمی بیشتر از مصرف لحظهای سیستم در نظر بگیرید تا از روشن و خاموش شدن مداوم موتور کمپرسور جلوگیری شود.
۲. فیلترها و رگولاتورها (FRL Unit)
هوا پس از خروج از کمپرسور حاوی رطوبت، روغن و ذرات معلق است. این ذرات دشمن شماره یک شیرهای برقی و سیلندرها هستند.
واحد مراقبت (Filter-Regulator-Lubricator)
در پروژههای کوچک، استفاده از یک واحد FRL (فیلتر، رگولاتور و روغنزن) الزامی است:
- فیلتر: وظیفه جداسازی ذرات و رطوبت را دارد.
- رگولاتور: فشار خروجی را روی مقدار ثابت (مثلاً ۵ بار) قفل میکند تا نوسانات کمپرسور به عملکرد سیلندرها آسیب نزند.
- روغنزن (اختیاری): در سیلندرهای مدرن که از پکینگهای خودروانکار استفاده میکنند، گاهی حذف میشود، اما برای سیستمهای قدیمی حیاتی است.
۳. سیلندر پنوماتیک (Pneumatic Cylinder)
سیلندر یا جک پنوماتیک، بازوی اجرایی پروژه شماست که انرژی هوای فشرده را به حرکت خطی یا دورانی تبدیل میکند.
انواع رایج برای پروژههای کوچک:
- سیلندرهای قلمی (ISO 6432): ایدهآل برای فضاهای کم و نیروهای ظریف.
- سیلندرهای کامپکت: دارای کورس کوتاه و بدنه تخت، مناسب برای دستگاههای بستهبندی کوچک.
- سیلندرهای چهارمیل (Profile): برای کارهای سنگینتر.
فاکتورهای مهم در انتخاب:
- قطر پیستون (Bore): تعیینکننده قدرت سیلندر.
- کورس (Stroke): طول مسیری که شفت طی میکند.
- جنس بدنه: آلومینیوم آنودایز شده معمولاً بهترین نسبت وزن به قیمت را دارد.
۴. ولوهای سه راهه (3/2-Way Valves)
ولو یا شیر پنوماتیک وظیفه هدایت جریان هوا را بر عهده دارد. در پروژههای کوچک، ولوهای سه راهه (۳ پورت، ۲ وضعیت) بسیار پرکاربرد هستند.
کاربرد ولو ۳/۲:
این شیرها معمولاً برای کنترل سیلندرهای یکطرفه (Single Acting) استفاده میشوند.
- یک پورت برای ورود هوا (P).
- یک پورت برای خروجی به سمت سیلندر (A).
- یک پورت برای تخلیه هوا ®.
اگر پروژه شما شامل فشردن یک دکمه برای پرتاب یک قطعه است، ولو ۳/۲ دستی یا برقی بهترین انتخاب است.
۵. ولوهای رله (Pneumatic Relay Valves)
گاهی در پروژههای اتوماسیون نیاز داریم که یک سیگنال ضعیف هوایی، یک مسیر پرفشار را باز کند. اینجاست که ولوهای رله یا ولوهای تحریک هوایی (Air Piloted Valves) وارد میشوند.
مزیت استفاده از ولو رله:
در محیطهایی که خطر انفجار وجود دارد یا نمیخواهیم از سیمکشی الکترونیکی استفاده کنیم، این ولوها اجازه میدهند با فشار ناچیز هوا، فرمانهای پیچیده صادر شود. این المانها در واقع منطق (Logic) سیستم شما را میسازند.
۶. لولهها و اتصالات (Tubes and Fittings)
بسیاری از طراحان مبتدی، اهمیت اتصالات را نادیده میگیرند، در حالی که بیشترین اتلاف انرژی در سیستمهای پنوماتیک ناشی از «نشتی» در اتصالات است.
انتخاب شیلنگ (Tubing):
- پلیاورتان (PU): منعطف و رایجترین گزینه برای پروژههای کوچک.
- پلیآمید (PA): سختتر و مقاوم در برابر تغییرات دما.
اتصالات فیتینگی (Push-in Fittings):
در پروژههای مدرن، اتصالات پیچی جای خود را به اتصالات فیتینگی دادهاند. برای انتخاب صحیح، به سایز رزوه (مثل G1/8 یا G1/4) و سایز شیلنگ (مثل ۶ یا ۸ میلیمتر) دقت کنید.
۷. منابع تغذیه (Power Supplies)
اگر در پروژه خود از شیرهای برقی (Solenoid Valves) استفاده میکنید، به یک منبع تغذیه الکتریکی پایدار نیاز دارید.
- ولتاژ استاندارد: اکثر شیرهای برقی پنوماتیک با ۲۴ ولت DC یا ۲۲۰ ولت AC کار میکنند. برای ایمنی بیشتر در پروژههای کوچک، سیستمهای 24VDC توصیه میشوند.
- منبع تغذیه سوئیچینگ: استفاده از یک منبع تغذیه ریلی (DIN Rail) داخل تابلو برق کوچک پروژه، باعث کاهش نویز و پایداری عملکرد بوبینها میشود.
راهنمای گامبهگام طراحی یک پروژه پنوماتیک کوچک
برای اینکه خروجی موفقی داشته باشید، این چکلیست را دنبال کنید:
- محاسبه نیرو: ابتدا مشخص کنید سیلندر قرار است چه وزنی را جابجا کند. با توجه به فشار ۶ بار، قطر پیستون را انتخاب کنید.
- تعیین نوع کنترل: آیا سیستم دستی است یا اتوماتیک؟ اگر اتوماتیک است، به شیر برقی و احتمالا یک PLC کوچک یا مدار رلهای نیاز دارید.
- انتخاب مسیر لولهکشی: کوتاهترین مسیر را برای لولهها انتخاب کنید تا افت فشار و زمان پاسخگویی (Response Time) به حداقل برسد.
- ایمنی: همیشه از یک شیر تخلیه اضطراری در ورودی سیستم استفاده کنید.
نکات کلیدی در نگهداری (Maintenance)
حتی در کوچکترین پروژهها، رعایت این موارد عمر سیستم را دوبرابر میکند:
- تخلیه روزانه آب جمع شده در مخزن کمپرسور.
- چک کردن فیلتر واحد مراقبت برای جلوگیری از گرفتگی.
- اطمینان از محکم بودن اتصالات فیتینگی برای جلوگیری از نشتیهای ریز (که صدای هیسمانند دارند).
جمعبندی: چرا انتخاب دقیق المانها مهم است؟
در پروژههای کوچک پنوماتیک، هدف اصلی کارایی در عین سادگی است. انتخاب یک سیلندر بیش از حد بزرگ باعث مصرف بیهوده هوا و نیاز به کمپرسور گرانتر میشود. انتخاب اتصالات بیکیفیت منجر به افت فشار و کاهش دقت سیستم میگردد.
با در نظر گرفتن المانهایی نظیر ولوهای سه راهه برای کنترلهای ساده، واحد مراقبت برای سلامت سیستم و منابع تغذیه استاندارد، میتوانید پروژهای حرفهای، ایمن و با طول عمر بالا پیادهسازی کنید.
