در دنیای مدرن اتوماسیون صنعتی، دیگر نمیتوان تجهیزات مکانیکی را جدا از سیستمهای دیجیتال و فناوری اطلاعات تصور کرد. پنوماتیک (سیستمهای هوای فشرده) که روزگاری تنها به عنوان «بازوان مکانیکی و پرقدرت» صنعت شناخته میشدند، امروزه با ادغام در شبکههای انتقال داده، به سیستمهایی هوشمند، خودمختار و بسیار دقیق تبدیل شدهاند.
ارتباط بین پنوماتیک و انتقال داده، هسته اصلی شکلگیری «پنوماتیک هوشمند» (Smart Pneumatics) است. این همگرایی تکنولوژیک به تولیدکنندگان اجازه میدهد تا فرآیندهای تولید را بهینهسازی کنند، هزینههای انرژی را کاهش دهند و از توقفهای ناگهانی خطوط تولید جلوگیری نمایند. در این مقاله جامع، به بررسی عمیق پیوند میان تجهیزات پنوماتیکی و سیستمهای انتقال داده، پروتکلهای ارتباطی کلیدی و مزایای بیشمار این فناوری در صنعت امروز میپردازیم.
چرا سیستمهای پنوماتیک به انتقال داده نیاز دارند؟
در سیستمهای پنوماتیک سنتی، سیلندرها و شیرهای کنترل به صورت لوپبسته و بدون تبادل دادههای تشخیصی با سطح بالاتر (مانند PLC یا اتاق کنترل) کار میکردند. اپراتورها تنها زمانی متوجه خرابی سیستم میشدند که یک سیلندر متوقف میشد یا نشتی شدیدی رخ میداد.
اما در عصر صنعت 4.0 (Industry 4.0) و اینترنت اشیاء صنعتی (IIoT)، نیاز به کارایی بالاتر، انعطافپذیری در تولید و کاهش زمان خرابی (Downtime)، بازنگری در طراحی این سیستمها را الزامی کرد. با مجهز کردن تجهیزات پنوماتیک به سنسورها و ماژولهای ارتباطی، اکنون میتوان دادههای حیاتی زیر را در لحظه (Real-time) انتقال داد:
- میزان فشار و دبی جریان هوا: برای شناسایی افت فشار و بهینهسازی مصرف انرژی.
- سرعت و موقعیت پیستون سیلندر: جهت کنترل دقیق حرکت و ردیابی انحرافات عملکردی.
- دمای کاری تجهیزات: برای پیشگیری از استهلاک قطعات لاستیکی و آببندها.
- تعداد سیکلهای کاری: جهت برنامهریزی دقیق فرآیندهای تعمیر و نگهداری.
فناوریها و پروتکلهای کلیدی در انتقال دادههای پنوماتیکی
پل ارتباطی میان قطعات پنوماتیک (مانند سیلندرها، سنسورها و شیرها) و سیستمهای کنترل مرکزی، پروتکلهای ارتباطی صنعتی هستند. مهمترین فناوریهایی که این ارتباط را میسر میسازند عبارتند از:
۱. پروتکل انقلابی IO-Link
پروتکل IO-Link را میتوان به عنوان «USB دنیای اتوماسیون» توصیف کرد. این استاندارد ارتباطیِ نقطه به نقطه (Point-to-Point)، امکان انتقال دادههای دیجیتال پیچیده را از سنسورها و اکتویتورهای پنوماتیکی به سنسورهای سطح بالاتر (Master) فراهم میکند.
با استفاده از IO-Link، نه تنها سیگنالهای قطع و وصل (On/Off)، بلکه دادههای کالیبراسیون، شماره سریال دستگاه، وضعیت سلامت سنسور و هشدارهای تشخیصی نیز از بستر یک کابل استاندارد ۳ سیمه ارزانقیمت منتقل میشوند.
۲. شبکههای فیلدباس (Fieldbus) و اتراِنت صنعتی (Industrial Ethernet)
برای انتقال حجم بالایی از دادهها از مجموعهای از شیرهای پنوماتیک (جزیره شیر یا Valve Terminal) به کنترلکننده مرکزی (PLC)، از پروتکلهای پرسرعت تحت اترنت استفاده میشود. معروفترین این پروتکلها عبارتند از:
- PROFINET: استاندارد صنعتی بسیار محبوب مبتنی بر اترنت.
- EtherCAT: پروتکلی فوقالعاده سریع با تاخیر نزدیک به صفر، مناسب برای کاربردهای سنکرون و حساس به زمان.
- EtherNet/IP: استاندارد رایج در صنایع بزرگ که امکان یکپارچهسازی آسان تجهیزات را فراهم میکند.

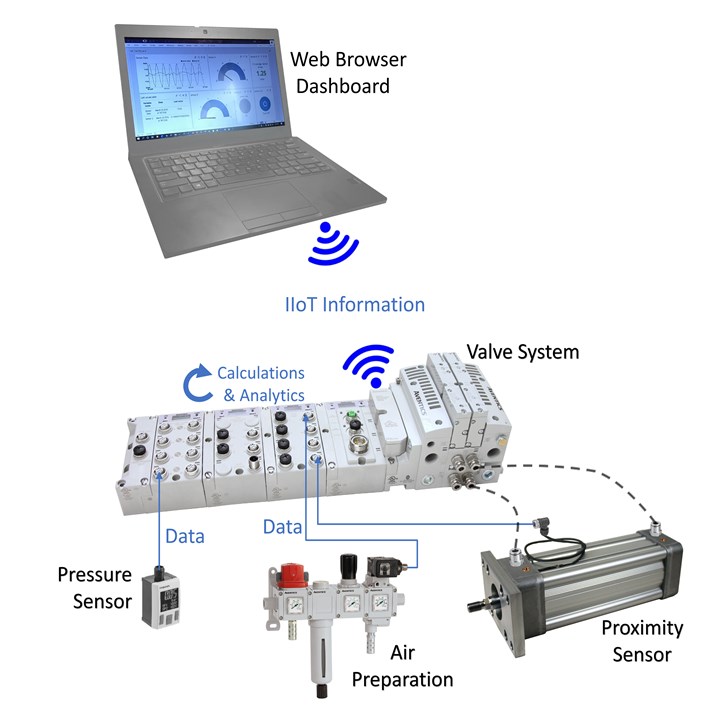

نقش ترمینالهای شیر هوشمند (Smart Valve Terminals) در مدیریت داده
یکی از درخشانترین نمونههای ارتباط پنوماتیک و انتقال داده، جزایر شیر یا ترمینالهای شیر هوشمند هستند. غولهای اتوماسیون صنعتی مانند برند فستو (Festo) با معرفی محصولات انقلابی نظیر Festo Motion Terminal (VTEM) مرزهای مکانیک و دیجیتال را جابجا کردهاند.
در این سیستمها، شیرهای پنوماتیک دیگر صرفاً باز و بسته نمیشوند، بلکه به لطف میکروپروسسورهای داخلی و سنسورهای ادغامشده، قادرند دادههای مربوط به فشار و جریان را مستقیماً پردازش کرده و از طریق شبکههای صنعتی به PLC یا سرورهای ابری منتقل کنند. با تغییر نرمافزاری دادهها (از طریق اپلیکیشنها)، میتوان کاربری یک شیر فیزیکی را از کنترل جهت به کنترل جریان یا تست نشتی تغییر داد؛ این یعنی «پنوماتیک مبتنی بر نرمافزار» که تماماً با جریان انتقال داده هدایت میشود.
مزایای بیشمار همگرایی پنوماتیک و انتقال داده
ادغام سیستمهای هوای فشرده با فناوری انتقال داده، ارزش افزوده چشمگیری برای واحدهای صنعتی به همراه دارد:
۱. نگهداری و تعمیرات پیشبینانه (Predictive Maintenance)
بزرگترین مزیت انتقال داده در پنوماتیک، حذف استراتژیهای تعمیرات سنتی (تعمیر پس از خرابی) است. با تحلیل دادههای ارسالی از سنسورهای موقعیت سیلندر، اگر زمان حرکت یک سیلندر حتی چند میلیثانیه افزایش یابد، سیستم هوشمند آن را به عنوان نشانه ساییدگی قطعات یا افت فشار داخلی تشخیص داده و پیش از وقوع خرابی کامل و توقف خط تولید، به بخش نگهداری و تعمیرات هشدار میدهد.
۲. بهینهسازی مصرف انرژی و کاهش هزینهها
تولید هوای فشرده یکی از گرانترین فرآیندها در کارخانجات است. نشت هوا، دشمن اصلی کارایی سیستمهای پنوماتیک است. سنسورهای جریان مجهز به پروتکل انتقال داده میتوانند مصرف غیرعادی هوا را در زمانهای تعطیلی کارخانه ردیابی کرده و محل دقیق نشتی را به اپراتور گزارش دهند.
۳. کاهش سیمکشی و سادهسازی عیبیابی
در گذشته، برای اتصال دهها بوبین شیر برقی و سنسور روی یک منیفولد به PLC، به کابلهای چندرشتهای ضخیم و سیمکشیهای پیچیده نیاز بود. امروزه با استفاده از سیستمهای اتوبوس فیلدباس و IO-Link، تمام این دادهها تنها از طریق یک یا دو کابل شبکه منتقل میشوند که این امر احتمال خطای سیمکشی را به شدت کاهش و سرعت عیبیابی را افزایش میدهد.
چالشهای پیش رو در یکپارچهسازی پنوماتیک و انتقال داده
علیرغم مزایای فراوان، پیادهسازی این سیستمها چالشهایی را نیز به همراه دارد:
- امنیت سایبری (Cybersecurity): اتصال تجهیزات سطح کارگاه (OT) به شبکههای داده و اینترنت (IT)، خطر حملات سایبری به خطوط تولید را
- افزایش میدهد که نیازمند پیادهسازی پروتکلهای امنیتی سختگیرانه است.
نیاز به دانش فنی تخصصی: پرسنل نگهداری و تعمیرات کارخانهها علاوه بر دانش مکانیک و پنوماتیک، باید با مفاهیم شبکههای صنعتی، آدرسدهی IP و پیکربندی سنسورهای دیجیتال آشنا باشند.
سرمایهگذاری اولیه: خرید تجهیزات پنوماتیک هوشمند و سنسورهای متصل به شبکه نسبت به تجهیزات سنتی هزینه اولیه بالاتری دارد، هرچند این هزینه در کوتاهمدت از طریق صرفهجویی در انرژی و کاهش توقفات جبران میشود.
چشمانداز آینده: پنوماتیک در بستر هوش مصنوعی و کلود
ارتباط بین پنوماتیک و انتقال داده به شبکههای محلی کارخانهها محدود نخواهد ماند. در آینده نزدیک، دادههای جمعآوریشده از هزاران سیلندر و شیر پنوماتیک در سراسر جهان به بسترهای ابری (Cloud) منتقل خواهند شد. الگوریتمهای هوش مصنوعی (AI) با تحلیل این کلاندادهها (Big Data)، الگوهای بهینه مصرف انرژی و طول عمر تجهیزات را استخراج کرده و به صورت خودکار تنظیمات سیستمهای پنوماتیک را برای دستیابی به حداکثر راندمان بازنویسی خواهند کرد.
نتیجهگیری
پیوند میان پنوماتیک و انتقال داده، دیگر یک انتخاب لوکس برای کارخانهها نیست، بلکه یک ضرورت بقا در بازار رقابتی امروز است. تجهیزات پنوماتیکی با خروج از پیله صلب مکانیکی خود و ورود به دنیای سیگنالهای دیجیتال، انعطافپذیری، بهرهوری و پایداری بینظیری را به نمایش گذاشتهاند. سرمایهگذاری روی قطعات پنوماتیکی مجهز به فناوریهای انتقال داده مانند IO-Link و فیلدباس، گامی اساسی در جهت هوشمندسازی صنایع و ورود مقتدرانه به عصر صنعت 4.0 است.
