آیا تا به حال با خود فکر کردهاید که چه چیزی به خطوط تولید غولپیکر خودروسازی یا دستگاههای فوقپیچیده بستهبندی دستور حرکت و توقف میدهد؟ بدون شک، کمپرسورها هوا را تولید میکنند و جکها کار فیزیکی را انجام میدهند، اما بدون یک “مغز متفکر” دقیق که جریان این انرژی را هدایت کند، تمام این تجهیزات تنها تودهای از فلزات بیجان خواهند بود. اگر به دنبال افزایش راندمان و کاهش خطاهای سیستمهای پنوماتیک خود هستید، درک درست از تجهیزات کنترلی یک الزام است. ما در این راهنمای جامع قصد داریم به معرفی انواع شیر برقی نورگرن و ساختار عملکردی آنها بپردازیم؛ قطعهای حیاتی که با دریافت یک سیگنال ساده، به عنوان رهبر ارکستر در اتوماسیون صنعتی شما عمل میکند.

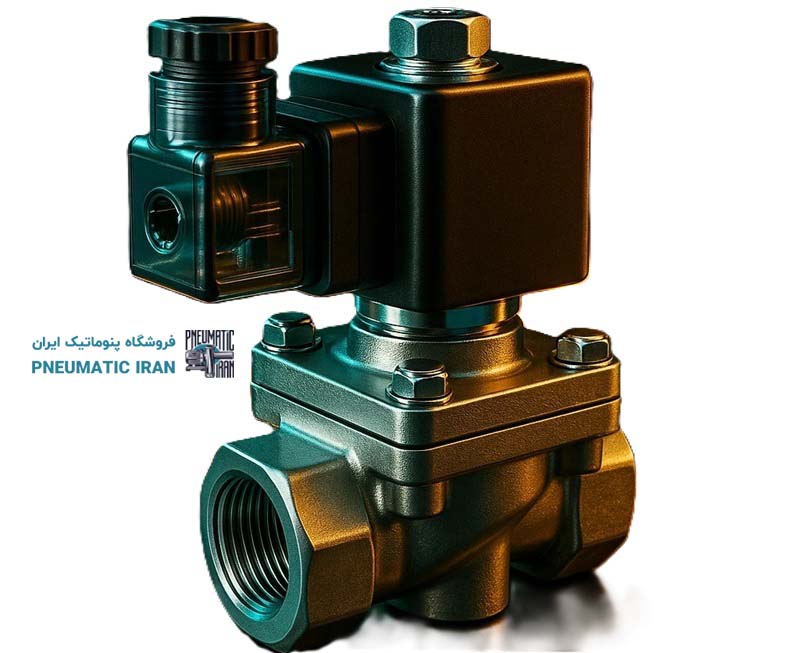

شیر برقی نورگرن (Norgren) چیست و چرا قلب تپنده اتوماسیون است؟
در سیستمهای مدرن صنعتی، ارتباط یکپارچه بین برق و مکانیک حرف اول را میزند. شیر برقی (Solenoid Valve) دقیقاً در همین نقطه تلاقی قرار دارد. این قطعه صنعتی وظیفه دارد تا با دریافت دستورات الکتریکی از کنترلرها (مانند PLC)، مسیر عبور هوای فشرده را باز، بسته یا تغییر جهت دهد. برند نورگرن با دههها تجربه در تولید تجهیزات پنوماتیک صنعتی، محصولاتی را روانه بازار کرده است که به دلیل کیفیت ساخت بینظیر، سرعت واکنش صدمثانیهای و طول عمر بالا، انتخاب اول بسیاری از مهندسان طراح هستند.
معرفی انواع شیر برقی نورگرن و ساختار عملکردی آنها
برای اینکه بتوانید بهترین انتخاب را برای مدار پنوماتیک خود داشته باشید، باید با دستهبندیهای مختلف این محصولات آشنا شوید. وقتی صحبت از معرفی انواع شیر برقی نورگرن و ساختار عملکردی آنها به میان میآید، اصلیترین معیار دستهبندی، تعداد پورتها (دهانههای ورود و خروج هوا) و تعداد حالتهای حرکتی (موضع) شیر است. در ادامه پرکاربردترین مدلها را کالبدشکافی میکنیم:
شیر برقی ۳/۲ نورگرن؛ راهکاری برای کنترل ساده و یکطرفه
عدد ۳ در این مدل نشاندهنده سه پورت (یک ورودی هوا، یک خروجی به سمت مصرفکننده و یک تخلیه اگزوز) و عدد ۲ نشاندهنده دو حالت عملکردی (باز و بسته) است. ساختار عملکردی این شیر بسیار سرراست است. با اعمال جریان برق، هسته داخلی حرکت کرده و هوای فشرده به سمت دستگاه هدایت میشود. با قطع برق، فنر بازگشت، شیر را به حالت اولیه برگردانده و هوای داخل دستگاه از پورت اگزوز تخلیه میگردد. این مدل برای کنترل سیلندرهای یکطرفه (که با فنر برمیگردند) و یا قطع و وصل کلی جریان هوا در یک بخش از خطوط مونتاژ بسیار ایدهآل است.
شیر برقی ۵/۲ نورگرن؛ ایدهآل برای سیلندرهای دوطرفه
پرکاربردترین نوع شیر در صنعت پنوماتیک، مدل ۵/۲ است. این قطعه دارای ۵ پورت (یک ورودی اصلی، دو خروجی به سمت جک و دو پورت تخلیه) و ۲ وضعیت عملکردی است. ساختار آن به گونهای طراحی شده که میتواند هوا را به پشت یا جلوی پیستون ارسال کند. به عبارت دیگر، این شیر هم در مسیر رفت و هم در مسیر برگشت، سیلندرهای بادی دوطرفه را تحت کنترل دقیق خود دارد. سرعت سوئیچینگ در مدلهای ۵/۲ نورگرن به قدری بالاست که در دستگاههای تولیدی خودکار با تیراژ بالا، هیچگونه تاخیری ایجاد نمیکنند.
شیر برقی ۵/۳ نورگرن؛ دقت بینظیر در توقفهای میانی
اگر در فرآیند تولید نیاز دارید که جک پنوماتیک دقیقاً در وسط کورس حرکتی خود متوقف شود، شیرهای ۵/۳ بهترین گزینه هستند. این مدل علاوه بر حالتهای رفت و برگشت، یک حالت “وسط” (موضع سوم) نیز دارد که معمولاً در حالت قطع برق فعال میشود. در ساختار عملکردی این شیرها، بسته به نوع اسپول داخلی، در حالت وسط میتوانند تمام پورتها را مسدود کنند (برای قفل کردن سیلندر) یا پورتها را به اگزوز متصل نمایند.
کلیک کنید: محصولات برند Norgren
مکانیزم و ساختار داخلی شیرهای برقی Norgren
برای درک عمیقتر، باید نگاهی به درون این قطعات بیندازیم. ساختار کلی این شیرها از دو بخش اصلی الکتریکی (بوبین یا سولنوئید) و مکانیکی (بدنه و اسپول) تشکیل شده است. هنگامی که در یک جلسه فنی مشغول معرفی انواع شیر برقی نورگرن و ساختار عملکردی آنها هستید، اشاره به این مکانیزم نشان از تسلط شما دارد: جریان برق با عبور از سیمپیچ بوبین، یک میدان مغناطیسی قوی ایجاد میکند. این میدان، هسته فلزی (آرماتور) را به سمت خود میکشد. حرکت این هسته، باعث جابجایی سوپاپ یا اسپول در داخل بدنه شیر شده و مسیرهای از پیش تعیین شدهی هوا را تغییر میدهد. استفاده نورگرن از متریالهای ضدسایش در ساخت اسپولها، دلیل اصلی عمر طولانی این محصولات در شرایط سخت صنعتی است.
کاربرد گسترده محصولات نورگرن در صنایع مختلف
کیفیت بالای این برند باعث شده تا ردپای آن در حساسترین صنایع دیده شود. در صنعت خودروسازی، جایی که جوشکاری رباتیک و جابجایی قطعات سنگین نیازمند زمانبندی میلیثانیهای است، این شیرها نقش محوری دارند. در ماشینآلات بستهبندی مواد غذایی و دارویی، به دلیل نیاز به عملکرد بدون نشتی و رعایت استانداردهای بهداشتی، مدلهای خاص این برند به شدت محبوب هستند. همچنین در اتوماسیون خطوط مونتاژ که صدها عملگر پنوماتیکی باید با هماهنگی کامل کار کنند، شیرهای برقی نورگرن تضمینکننده یک فرآیند بدون توقف هستند.
راهنمای انتخاب بهترین شیر پنوماتیک برای سیستم شما
انتخاب اشتباه یک قطعه کنترلی میتواند کل راندمان خط تولید را کاهش دهد. هنگام خرید باید به فاکتورهای زیر دقت کنید:
- ولتاژ بوبین: بسته به سیستم کنترلی شما، بوبینها میتوانند ۲۴ ولت DC، ۲۲۰ ولت AC و… باشند.
- سایز پورتها (دبی عبوری): قطر رزوههای شیر (مانند 1/4 یا 1/2 اینچ) تعیینکننده حجم هوایی است که میتواند در واحد زمان از شیر عبور کند.
- نوع تحریک: اینکه شیر با یک بوبین (بازگشت فنری) کار کند یا دو بوبین (حافظهدار).
- شرایط محیطی: در محیطهای پر گرد و غبار یا مرطوب، استفاده از شیرهایی با استاندارد حفاظتی (IP) بالا ضروری است.
جدول مقایسه سریع مدلهای پرکاربرد نورگرن
برای درک بهتر و دسترسی سریع به اطلاعات، جدول زیر یک نمای کلی از آنچه تا کنون بررسی کردیم را ارائه میدهد:
| مدل شیر برقی نورگرن | کاربرد اصلی در مدار پنوماتیک | ویژگی بارز ساختاری |
|---|---|---|
| شیر ۳/۲ | کنترل جکهای یکطرفه و دمش هوا | ساختار ساده، پاسخدهی سریع با فنر قدرتمند |
| شیر ۵/۲ | هدایت جکهای دوطرفه در خطوط تولید | توانایی مدیریت جریان رفت و برگشت با دبی بالا |
| شیر ۵/۳ | توقف جک در موقعیتهای میانی کورس | دارای موضع وسط (مسدود، اگزوز باز، یا شناور) |
جمعبندی و پیشنهاد ویژه پنوماتیک ایران
در دنیای پرشتاب اتوماسیون امروز، قطعاتی که انتخاب میکنید تعیینکننده میزان سودآوری یا خسارت کسبوکار شما هستند. امیدواریم با مطالعه مقاله معرفی انواع شیر برقی نورگرن و ساختار عملکردی آنها، دید روشنی نسبت به این مغزهای متفکر پنوماتیکی پیدا کرده باشید و بتوانید ارتقای سیستمهای خود را با دانش بیشتری پیش ببرید.
اما داشتن دانش به تنهایی کافی نیست؛ تامین قطعات اورجینال با بهترین قیمت، چالش اصلی بسیاری از صنعتگران است. ما در پنوماتیک ایران، با سالها تجربه در تامین تجهیزات اتوماسیون، در کنار شما هستیم. اگر برای خط تولید خود نیازمند خرید قطعات اصیل نورگرن هستید و یا در انتخاب مدل دقیق شیر برقی تردید دارید، همین حالا از طریق بخش مشاوره تخصصی اتوماسیون در سایت پنوماتیک ایران با کارشناسان ما تماس بگیرید تا بهترین راهکار فنی را متناسب با بودجه شما ارائه دهیم. راندمان خط تولید شما، دغدغه ماست.
