سیستم‌های پنوماتیک به دلیل بازدهی بالا، سرعت عملکرد، امنیت قابل‌توجه و هزینه نگهداری به‌صرفه، شریان حیاتی کارخانه‌ها، خطوط تولید و اتوماسیون صنعتی مدرن به شمار می‌روند. با این حال، بهره‌وری و طول عمر این سیستم‌ها تا حد زیادی به اجرای صحیح اصول نصب و مونتاژ اولیه وابسته است. کوچک‌ترین خطایی در اتصالات، فیلتراسیون یا تنظیم فشار می‌تواند به نشتی شدید، افت راندمان، استهلاک زودهنگام قطعات و حتی آسیب‌های جانی منجر شود.
در این مقاله تخصصی، قصد داریم به آموزش قدم به قدم نصب و راه‌اندازی مدار پنوماتیک بپردازیم و استانداردهای کلیدی را به زبان ساده و کاربردی بررسی کنیم. اگر قصد خرید قطعات اصل و اجرای ایمن پروژه‌های صنعتی خود را دارید، تا انتهای این راهنما همراه ما باشید.
مدار پنوماتیک چیست و چگونه کار می‌کند؟
مدار پنوماتیک (Pneumatic Circuit) سیستمی به هم پیوسته است که از هوای فشرده به عنوان محیط انتقال قدرت برای انجام کارهای مکانیکی (حرکت‌های خطی، دورانی یا نگه‌داشتن بار) استفاده می‌کند. مسیر جریان در یک مدار استاندارد به طور خلاصه شامل موارد زیر است:
- تولید هوا: کمپرسور، هوای محیط را متراکم کرده و در مخزن ذخیره می‌کند.
- آماده‌سازی هوا: هوا از سیستم‌های خشک‌کن و واحد مراقبت عبور می‌کند تا عاری از ذرات، آب و روغن نامناسب شود.
- کنترل و هدایت: شیرهای فرمان و کنترل جهت، مسیر ورود و خروج هوا را تعیین می‌کنند.
- اجرا: سیلندرها و عملگرها، انرژی پنوماتیکی را به حرکت فیزیکی مفید تبدیل می‌نمایند.
تجهیزات و ابزار لازم پیش از شروع نصب
قبل از دست‌به‌آچار شدن، فراهم کردن تجهیزات سازگار با فشار کاری مد نظرتان ضروری است. اجزای اصلی عبارتند از:
- کمپرسور باد صنعتی: تامین‌کننده دبی و فشار نامی مورد نیاز.
- واحد مراقبت پنوماتیک (FRL): شامل فیلتر، رگلاتور تنظیم فشار و روغن‌زن.
- شیرهای کنترل جهت و فرمان: انواع شیرهای مکانیکی، پدالی، دستی یا شیر برقی (سولنوئیدی).
- عملگرها (سیلندر پنوماتیک): یکطرفه، دوطرفه، روتاری یا چنگکی.
- شیلنگ‌های پنوماتیک: معمولاً از جنس پلی‌اورتان (PU) یا پلی‌آمید (PA) در قطرهای ۴، ۶، ۸، ۱۰ و ۱۲ میلی‌متر.
- اتصالات فیتینگی و رابط‌ها: اتصالات مستقیم، زانویی، سه‌راهی و شیر یکطرفه.
- شیرهای کنترل سرعت (فلو کنترل): جهت تنظیم سرعت پیشروی و پس‌روی جک‌ها.
- صداخفه‌کن‌ها (Muffler/Silencer): جهت کاهش آلودگی صوتی ناشی از تخلیه اگزوزها.
- ابزارهای فنی: کاتر مخصوص برش شیلنگ، آچارهای تخت و آلن، نوار تفلون، مانومتر و دستکش و عینک ایمنی.

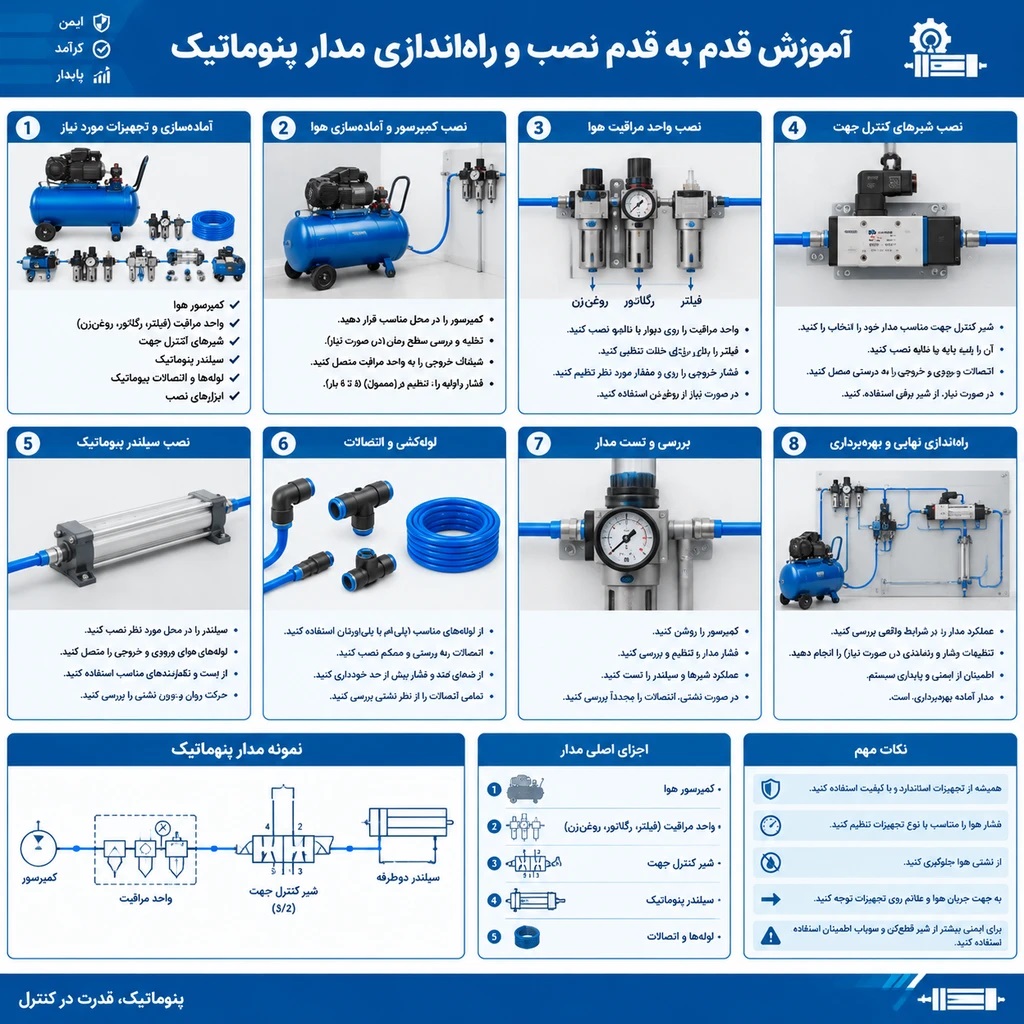

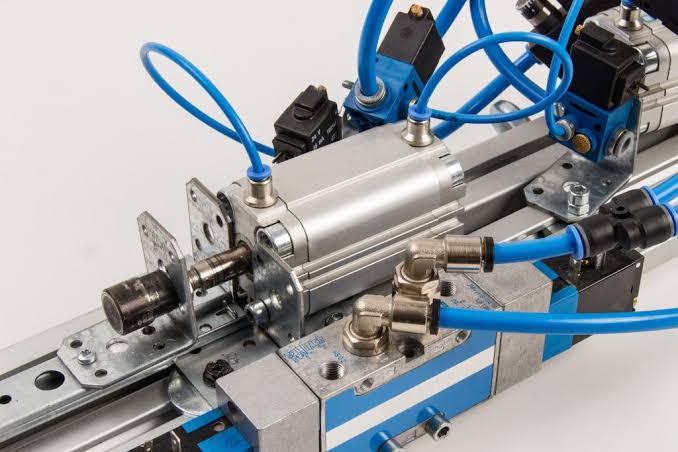

آموزش قدم به قدم نصب و راه‌اندازی مدار پنوماتیک
برای دستیابی به عملکرد بدون نقص، مراحل زیر را با دقت و به ترتیب دنبال کنید:
کمپرسور باد ──> واحد مراقبت (FRL) ──> شیر کنترل جهت (شیر برقی) ──> کنترل سرعت ──> سیلندر (عملگر)
گام اول: طراحی و نقشه‌خوانی شماتیک مدار
پیش از اقدام فیزیکی، شماتیک مدار را روی کاغذ یا نرم‌افزارهای شبیه‌ساز (مانند FluidSIM) بررسی کنید. استانداردهای ISO 1219 علائم تجهیزات پنوماتیک را مشخص کرده‌اند:
– پورت‌های ورودی تغذیه معمولاً با عدد 1 یا حرف P (Supply/Pressure) نام‌گذاری می‌شوند.
– پورت‌های خروجی یا کار به سیلندر با اعداد 2 و 4 یا حروف A و B مشخص می‌گردند.
– پورت‌های اگزوز یا تخلیه با اعداد 3 و 5 یا حروف R و S علامت‌گذاری می‌شوند.
گام دوم: آماده‌سازی و نصب واحد مراقبت (FRL)
بیش از ۷۰ درصد خرابی‌های ادوات پنوماتیک، ناشی از رطوبت، گردوغبار و عدم روغن‌کاری است. بنابراین، نصب صحیح واحد مراقبت حیاتی‌ترین مرحله است:
واحد مراقبت را در نزدیک‌ترین فاصله ممکن به شیرها و سیلندرها نصب کنید.
به فلش جهت جریان (Arrow Direction) روی بدنه دقت کنید؛ ورودی هوا باید به سمت فیلتر و خروجی از سمت روغن‌زن باشد.
در صورت استفاده از روغن‌زن، تنها از روغن سبک و مخصوص پنوماتیک (معمولاً ISO VG 32 بدون مواد شوینده) استفاده نمایید.
گام سوم: لوله‌کشی و شیلنگ‌کشی اصولی
کیفیت شیلنگ‌کشی رابطه مستقیمی با عدم افت فشار و سلامت مدار دارد:
– برش عمودی: شیلنگ پنوماتیک را منحصراً با کاتر مخصوص به صورت کاملاً عمود (۹۰ درجه) برش دهید. برش اریب یا دندانه‌دار منشأ اصلی نشتی در اتصالات فیتینگی است.
– شعاع خمش: از خم کردن تند و مچاله کردن شیلنگ‌ها خودداری کنید. شعاع خمش مجاز، حداقل ۳ برابر قطر شیلنگ است.
– کوتاه‌ترین مسیر: طول شیلنگ‌ها را تا جای ممکن کوتاه نگه دارید تا تاخیر زمانی و افت دبی به حداقل برسد.
– استفاده از اتصالات باکیفیت: اتصالات فیتینگی پنوماتیک استاندارد با یک فشار جا افتاده و بدون نشتی آب‌بندی می‌شوند.
گام چهارم: نصب شیرهای کنترل و توزیع
شیرهای فرمان وظیفه ارسال سیگنال فشار به عملگرها را دارند:
– شیر را در محلی محکم و عاری از لرزش‌های شدید فیزیکی پیچ کنید.
– روی پورت‌های تخلیه (اگزوز ۳ و ۵) حتماً صداخفه‌کن برنجی یا پلاستیکی نصب کنید تا علاوه بر کاهش صدای مهیب، مانع نفوذ غبار کارگاهی به داخل شیر شوید.
– خط تغذیه اصلی (P یا 1) را به خروجی واحد مراقبت متصل کنید.
گام پنجم: نصب سیلندرها و شیرهای کنترل سرعت
– هم‌راستایی فیزیکی جک: مطمئن شوید شفت سیلندر با باری که جابه‌جا می‌کند کاملاً هم‌راستا (Align) باشد. عدم هم‌راستایی به کاسه‌نمدها، بوش‌ها و بدنه جک آسیب جدی وارد می‌کند.
– تنظیم دقیق سرعت: شیرهای کنترل جریان (فلو کنترل) را مستقیماً روی دهانه ورودی و خروجی سیلندر ببندید. در اکثر کاربردهای صنعتی، استفاده از روش کنترل سرعت در مسیر تخلیه (Meter-out) باعث ایجاد حرکت نرم و بدون پرش پیستون می‌شود.
گام ششم: تست و راه‌اندازی اولیه تحت فشار
اکنون زمان تست سرد و گرم مدار است:
- ابتدا مطمئن شوید هیچ مانعی در مسیر حرکت سیلندرها و خطوط کاری وجود ندارد.
- فشار رگلاتور را کاملاً ببندید (صفر کنید).
- کمپرسور را روشن کرده و شیر قطع و وصل ورودی را باز کنید.
- رگلاتور را به آرامی بچرخانید و فشار را کم‌کم بالا ببرید (برای مثال ابتدا تا ۲ بار، سپس روی فشار نامی سیستم بین ۵ الی ۷ بار تثبیت کنید).
- مدار را با آب و کف یا نشتی‌یاب اسپری بررسی کنید؛ نباید کوچک‌ترین صدای فیج‌فیج نشتی به گوش برسد.
- شیرها را تحریک کنید و روانی کورس سیلندر و دقت توقف‌ها را بسنجید.
جدول عیب‌یابی سریع خطاهای رایج در راه‌اندازی مدار پنوماتیک
| مشکل مشاهده شده | علت احتمالی | راهکار رفع خطا |
|---|---|---|
| نشتی هوا در محل اتصال شیلنگ | برش غیراصولی شیلنگ، پلیسه یا ساییدگی سری شیلنگ | بریدن مجدد شیلنگ با زاویه ۹۰ درجه یا تعویض اتصال فیتینگی |
| حرکت پله‌ای و ضربه‌ای سیلندر | فشار کاری ناکافی، عدم هم‌راستایی شفت، یا تنظیم نادرست فلوکنترل | تنظیم فشار رگلاتور، اصلاح راستای مکانیکی و تنظیم کنترل سرعت خروجی |
| عدم برگشت شفت سیلندر | مسدود بودن اگزوز شیر، ضعف فنر بازگشت یا شکستگی آب‌بند پیستون | تمیزکاری صداخفه‌کن، چک کردن شیر و بررسی پکینگ‌های جک |
| کاهش ناگهانی قدرت جک | افت فشار ورودی، مسدود بودن فیلتر واحد مراقبت | تمیز کردن یا تعویض المنت فیلتر و بررسی نشتی در خطوط اصلی |
نکات ایمنی مهم در کار با سیستم‌های هوای فشرده
- خطر هوای فشرده: هرگز جریان مستقیم هوای فشرده را به سمت افراد یا پوست نگیرید؛ نفوذ هوا به زیر بافت پوست عواقب بالینی خطرناکی دارد.
- تخلیه فشار قبل از تعمیرات: پیش از باز کردن هرگونه شیلنگ یا اتصال، خط را قطع کرده و فشار باقیمانده را به طور کامل از طریق درین تخلیه کنید.
- بررسی فشار مجاز (PN): شیلنگ‌ها، اتصالات و بدنه‌های شیشه‌ای واحد مراقبت دارای تحمل فشار مشخصی هستند؛ هرگز فراتر از مقدار توصیه‌شده کارخانه عمل نکنید.
خرید قطعات اورجینال؛ ضامن پایداری مدار شما
یکی از کلیدی‌ترین ارکان موفقیت در مونتاژ و طول عمر مدارهای پنوماتیک، به کارگیری تجهیزات استاندارد و باکیفیت است. اتصالات نامرغوب، شیرهای برقی بی‌کیفیت و سیلندرهای تقلبی علاوه بر ایجاد تلفات شدید انرژی، خطوط تولید را با توقف‌های مکرر و زیان‌بار مواجه می‌کنند.
فروشگاه پنوماتیک ایران، نمایندگی محبوب‌ترین برندهای تجهیزات پنوماتیک در کشور، مرجعی مطمئن برای تأمین تخصصی انواع قطعات است. شما می‌توانید بهترین برندهای مطرح بازار جهانی از جمله:
- فستو (Festo)
- اس‌ام‌سی (SMC)
- ایرتک (AirTAC)
- متال ورک (Metal Work)
- شاکو (Shako)
و برندهای معتبر کره‌ای، اروپایی و تایوانی را با گارانتی اصالت کالا، مشاوره فنی پیش از خرید و قیمت‌های رقابتی از فروشگاه پنوماتیک ایران تهیه کنید. کارشناسان ما آماده‌اند تا شما را در طراحی، انتخاب سایز قطعات و محاسبه بار مدارهای پنوماتیک همراهی نمایند.
نتیجه‌گیری
راه‌اندازی صحیح و اصولی یک مدار پنوماتیک فراتر از وصل کردن چند شیلنگ به یکدیگر است؛ این فرآیند بر پایه طراحی دقیق، آماده‌سازی پاکیزه هوا، رعایت تلرانس‌های مکانیکی و تنظیم مناسب فشار و دبی استوار است. با پیاده‌سازی گام‌به‌گام مراحل فوق و بهره‌گیری از تجهیزات استاندارد، می‌توانید خطوط اتوماسیون کارآمد، ایمن و کم‌استهلاکی راه‌اندازی کنید.
